AW87393CSR

8.5V Smart Adaptive DO-Charge pump High Efficiency Low Noise Multi-Level AGC Smart K Audio Amplifier

产品手册 :

在线预览 - AW87393CSR-英语版 - 产品手册

参考价格：

1-99￥5.68
100-249￥4.66
250-499￥3.75
500-999￥2.95
1000+￥2.27

产品详细信息

Power Supply (Min) (V)	2.5
Power Supply (Max) (V)	5.5
PVDD Voltage(V)	8.5
Boost Type	Adaptive DO-Charge Pump(inductor free)
PO(W) （8Ω&THD=1%）	2.55W@4.2V
SPK Noise(uV)	20uV@18dB
Protection	Multi-Level AGC
Control Interface	IIC
RCV mode	YES
RCV Noise(uV)	6.5uV@0dB
Temperature	-40℃~85℃
Package (mm)	WLCSP 1.613X1.295-12B

WLCSP 1.613X1.295-12B(0.550)

Multi-Level AGC audio algorithm, effectively eliminates noise and makes sound smooth Smart Adaptive DO-Charge pump technology： Low Quiescent current：4.5mA@3.6V Overall efficiency up to 88% Output Power：2.65W@8Ω ; 2.9W@6Ω Low Noise： RCV：6.5μV，SPK：20μV Low THD+N：0.03% Support high power receiver stereo application Support D speaker , D receiver 2-in-1 application LRCV receiver：0dB，En=6.5μV，0.14W@THD+N=1% SRCV receiver：0dB，En=8μV，0.56W@THD+N=1% Support 1.2V/1.8V I2C Control Over current protection, over-temperature protection and short-circuit protection Super TDD-Noise suppression Excellent pop-click suppression High PSRR：80dB（217Hz） WLCSP 1.613mmX1.295mmX0.55mm-12B package

AW87393 is specifically designed to improve the musical output dynamic range, enhance the overall sound quality, which is a new high efficiency, low noise, constant large volume, Smart K audio amplifier. AW87393 integrates awinic’s proprietary Multi-Level AGC audio algorithm, effectively eliminating music noise and improving sound quality and volume. AW87393 integrated efficiency up to 95.4% of Smart Adaptive DO-Charge pump technology, significantly improving the dynamic range of the music output and power consumption of audio system. AW87393 noise floor is as low as to 20μV at speaker mode, with 102dB high signal-to-noise-ratio (SNR). The ultra-low distortion 0.03% and unique Multi-Level AGC technology bring high quality music enjoyment. AW87393 controls internal registers through the I2C interface. Register parameters include output voltage, power amplifier gain, Multi-Level AGC parameters etc. AW87393 built-in over current protection, over temperature protection and short circuit protection function, effectively protect the chip. AW87393 features small WLCSP 1.613mm X 1.295mm X 0.55mm - 12B package.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW87393CSR 硬件设计指南	中文	2024-11-11
产品设计指南	AW87393CSR Hardware Design Guide	英文	2024-11-11
产品设计指南	AW87393 Software Design Guide	英文	2024-11-20
产品设计指南	AW87393 Software Design Guide	中文	2024-11-20
产品手册	DS_AW87393_EN_V1.1	英文	2024-12-03

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

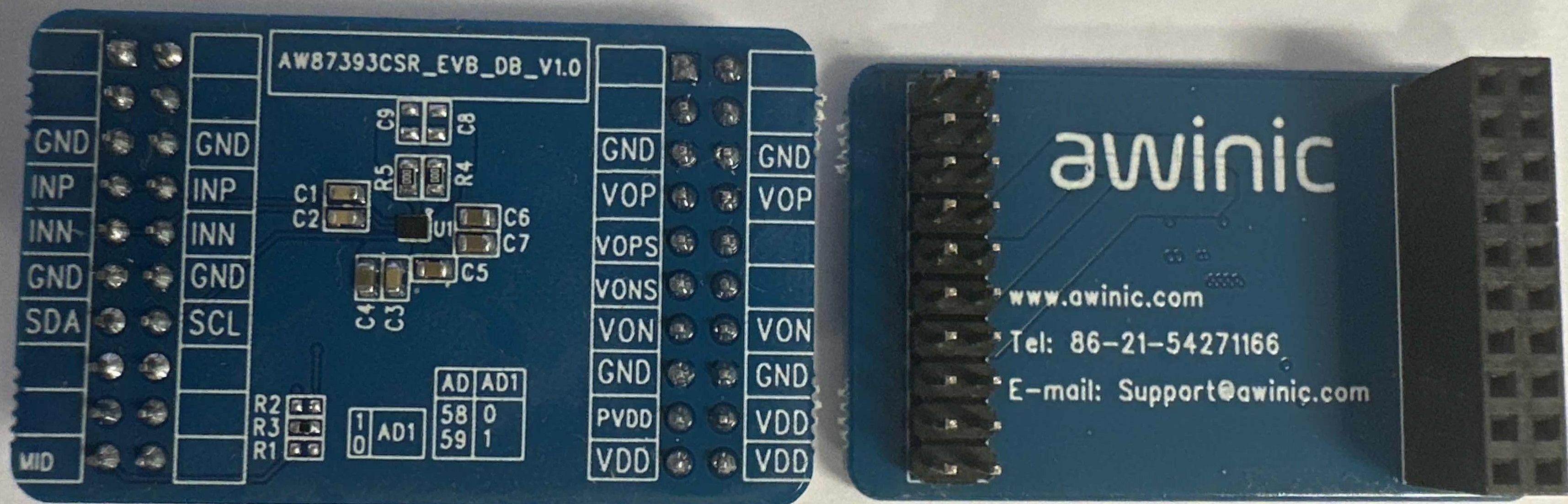

AW87393CSR_EVB_DB_V1.0 — 适用于模拟音频功放AW87393CSR的专用EVB板（需结合模拟底版使用）

适用于模拟音频功放AW87393CSR的专用EVB板（需结合模拟底版使用）

了解详情

软件开发

驱动程序或库

AW87XXX_Driver — AW87XXX 系列Android驱动

AW87XXX系列Android驱动，包含代码、移植说明等。

了解详情

应用软件和框架

AW87393_GUI — AW87393CSR产品的调试工具

AW87393CSR产品的调试工具包

了解详情

应用软件和框架

AwinicSCPV4_GUI — AwinicSCPV4 智能化调试工具

AwinicSCPV4 是一款智能化调试工具，专为艾为产品设计，用于产品的配置和调试过程。直观的界面和人性化的操作可帮助客户缩短开发周期，快速的完成系统集成。

了解详情

硬件开发

评估板

AW87393CSR_EVB_DB_V1.0 — 适用于模拟音频功放AW87393CSR的专用EVB板（需结合模拟底版使用）

适用于模拟音频功放AW87393CSR的专用EVB板（需结合模拟底版使用）

了解详情
