AW8733BTQR

Upgraded 2W Class-K Audio Amplifier with RF-TDD Suppression and NCN

产品手册 :

在线预览 - AW8733BTQR-英语版 - 产品手册

参考价格：

1-99￥2.64
100-249￥2.16
250-499￥1.74
500-999￥1.37
1000+￥1.05

产品详细信息

Power Supply (Min) (V)	2.5
Power Supply (Max) (V)	5.5
PVDD Voltage(V)	6.5
Boost Type	Charge Pump (inductor free)
PO(W) （8Ω&THD=1%）	2W@4.2V
SPK Noise(uV)	29μV@12dB
Protection	NCN
Control Interface	one-wire
RCV mode	NO
RCV Noise(uV)	/
Temperature	-40℃~85℃
Package (mm)	QFN 3X3-20L

QFN 3X3-20L

Built-In RNS Function，Excellent TDD Suppression NCN Function Protects the Speaker EEE Function , Greatly reduces EMI over the full bandwidth 2.0W into 8Ω at 4.2V(1% THD+N) 4 Selectable Gain,12dB,16dB,24dB,27.5dB 4 Mode selected by one-wire pulse Excellent Pop-Click Suppression Short-Circuit and Thermal Protection QFN 3mm x 3mm x 0.75mm - 20L Package

AW8733B is a powerful Class-K audio amplifier that features RNS (RF-TDD Noise Suppression), NCN (Non-Crack-Noise) and EEE (Enhanced Emission Elimination). AW8733B is a Class-K audio amplifier upgraded from AW8733A, noise, power, efficiency and other indicators have been improved. AW8733B features the RNS function which greatly reduces RF-TDD Noise. AW8733B features a built-in charge pump converter generates a 6.5V supply voltage. This provides a louder audio output than a stand-alone amplifier directly connected to the battery. AW8733B features 2W output power (1% THD+N) into 8Ω load at 4.2V battery voltage. AW8733B features the NCN function, which adjusts the system gain automatically while detecting the “Crack” distortion of output signal, protects the speaker from damage at high power levels and brings the most comfortable listening experience to the customers. AW8733B is available in a QFN 3mm x 3mm x 0.75mm -20L Package. It is specified over the extended -40℃ to +85℃ temperature range.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW8733B 硬件设计指南	中文	2025-08-11
产品手册	DS_AW8733B_EN_V1.3	英文	2025-10-17
Checklist	CL_XX客户_XX项目_AW8733B_Customer_CN_V1.0	中文	2026-02-02

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

AW8733A&B_EVB_DB_V1.0 — 适用于模拟音频功放AW8733A&BTQR的专用EVB板（需结合模拟底版使用）

适用于模拟音频功放AW8733A&BTQR的专用EVB板（需结合模拟底版使用）

了解详情

评估板

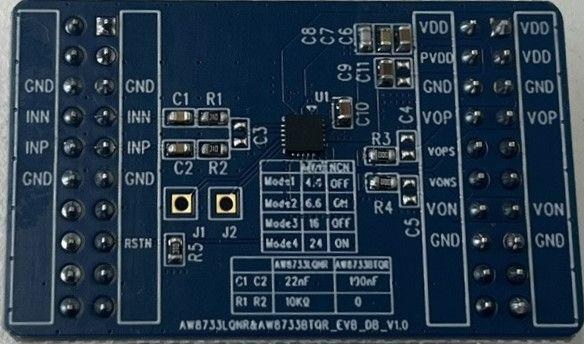

AW8733LQNR&AW8733BTQR_EVB_DB_V1.0 — 适用于模拟音频功放AW8733BTQR的专用EVB板（需结合模拟底版使用）

适用于模拟音频功放AW8733BTQR的专用EVB板（需结合模拟底版使用）

了解详情

软件开发

应用软件和框架

AW8733B_GUI — AW8733B产品的调试工具

AW8733B_GUI是高度集成的工具，用于产品的配置和调试过程。直观的界面和人性化的操作，可以帮助客户缩短开发周期，快速的完成系统集成

了解详情
