AW87306DNR

产品手册：

在线预览 - AW87306DNR - 产品手册

参考价格

1-99￥9.23
100-249￥7.57
250-499￥6.09
500-999￥4.80
1000+￥3.69

产品详细信息

参数

Power Supply (Min) (V)	2.5
Power Supply (Max) (V)	5.5
PVDD Voltage(V)	5.5
Boost Type	/
PO(W) （8Ω&THD=1%）	1.4@5V
SPK Noise(uV)	29μV@12dB
Protection	/
Control Interface	/
RCV mode	NO
RCV Noise(uV)	NA
Temperature	-40℃~85℃
Package (mm)	DFN 3X3-14L

封装 | 引脚 | 尺寸

DFN 3X3-14L

特性

 Ultra-Low Quiescent Current： 2.0mA@3.7V  Low noise: 29µV@12dB  Five Pin-Selectable Gains: 6dB, 9dB, 12dB, 15dB, and 18dB  Hight Efficiency: 92%@Po=2×1.4W  High output power: 1.4W@5.0V, RL=8Ω, THD+N=1% 1.75W@5.0V, RL=8Ω, THD+N=10%  Spread Spectrum and Active Emissions Limiting  Extensive Click-and-Pop Suppression  Simplified interface for audio and general settings  Power Supplies  PVDD：2.5V-5.5V  Thermal and Overcurrent Protection  WBDFN 3X3-14L package

技术文档

	类型	项目标题		语言		日期
	产品设计指南	AW87306DNR 硬件设计指南		中文		2026-03-11
	产品手册	DS_AW87306DNR_EN_V1.0		英文		2026-03-13

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

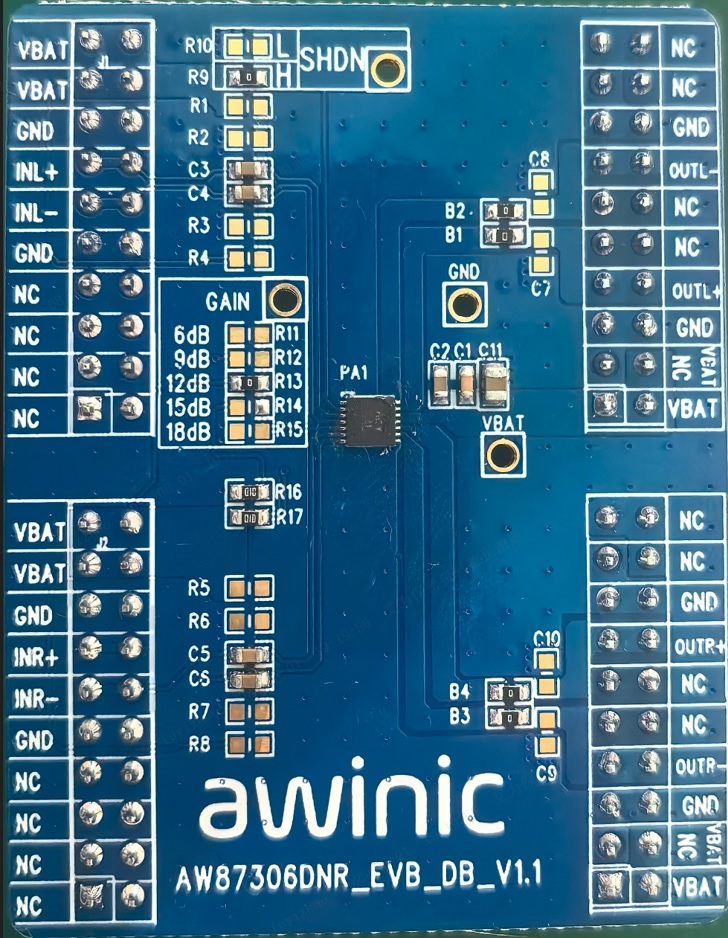

AW87306DNR_EVB_DB_V1.1 — AW87306DNR_EVB_DB_V1.1子板是艾为模拟功放演示板，配合Analog_Bottom_EVB_V3.2母板进行使用，无需配套软件，可实现AW87306DNR的单声道和立体声演示。

适用于模拟音频功放AW87306DNR的EVB评估主板

了解详情

硬件开发

评估板

适用于模拟音频功放AW87306DNR的EVB评估主板
