AW86801CSR

12-channel ForceTouch AFE

产品手册：

在线预览 - AW86801CSR - 产品手册

参考价格

1-99￥18.46
100-249￥15.14
250-499￥12.18
500-999￥9.60
1000+￥7.38

产品详细信息

参数

PGA	1~2048
INTN/GPIO	16
Watch Dog	YES
MCU	Arm M0+
DAC (bit)	12
CTRL IF	I²C/UART
Low Power Mode	YES
Channel	12
Temperature	-40℃~85℃
Package (mm)	WLCSP 2.325X2.665-42B
ADC (bit)	14

封装 | 引脚 | 尺寸

WLCSP 2.325X2.665-42B

特性

24MHz ARM®CortexTM-M0+ 4KB LDROM, 60KB Flash, 16KB SRAM Selectable Gains of 1, …, 2048 100 K SPS 14 bit SAR ADC 12-bit offset calibration DAC CRC32 ａｎｄ High-speed divider 2 x 32-bit timer, 2 watch-dog Support 1MHz I²C, UART I²C 7-bit slave address：0x5C 12 analog input channel, 16 GPIO pins Power-on reset, Low voltage detection Low voltage reset ａｎｄ temperature detection Support In-System Programming (ISP) & In-Circuit Programming (ICP) Low power mode 2.325x2.665x0.340-42B WLCSP package

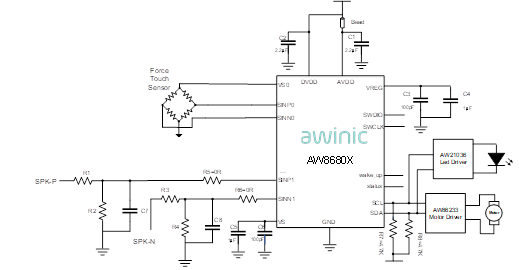

说明

AW86801 is a SoC for pressure sensing front-end data acquisition, processing and control, which is integrated ARM®CortexTM-M0+ core. It has embedded 60k byte program flash (APROM), 4k byte boot program space LDROM, 16k byte SRAM. It integrated timer, watch dog, 1 AFE module, 1 I2C module, 1 UART module and 1 GPIO module.
AW86801 support ISP (In-System Programming) and ICP (In-Circuit Programming). System startup interval is configurable, and it can be configured to boot from ROM, LDROM in SRAM.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW8680X Software Design Guide	英文	2023-04-20
产品设计指南	AW8680X Software Design Guide	中文	2023-04-20
产品设计指南	AW8680X_Hardware_Design_Guide	中文	2024-10-25
产品手册	DS_AW8680X_EN_V1.4	英文	2025-10-20
