AW86727FCR

8V Fast Startup With F0 Detect And Tracking LRA Haptic Driver

产品手册：

在线预览 - AW86727FCR - 产品手册

参考价格

1-99￥11.54
100-249￥9.46
250-499￥7.61
500-999￥6.00
1000+￥4.61

产品详细信息

参数

Voltage Type	Charge Pump
Vout (Max) (V)	8
SRAM (kB)	4
Istandby (μA)	3.3
IO Level (V)	1.2 1.8 3.3
AAE	YES
Input Signal	IIS IIC 3TRIG
LRA Calibration	LCC3.0
Temperature	-40℃~85℃
TikTap	YES
Package (mm)	FCQFN 2.5X2-18L

封装 | 引脚 | 尺寸

FCQFN 2.5X2-18L(0.55)

特性

 1MHz I2C Bus  4-KByte Memory  8k/12k/24k/48k input wave sampling rate  F0 detect and tracking  Advance autobrake engine integrated  Playback mode:  Real time playback(Up to 4KByte FIFO)  Auto dynamic sine playback  Memory playback  3 Trigger playback  One wire playback  Cont playback  I2S/TDM playback  Resistance-Based LRA Diagnostics  Drive signal monitor for LRA protect  Drive Compensation Over Battery Discharge  Fast Start Up Time ＜1ms  Charge pump output voltage up to 8V  Po=2W@Vbat=4.2V THD 1%  Support automatically switch to standby mode  Standby current：3.3μA @Vbat=4.2V  Shutdown current：0.1μA  Supply voltage range 2.7 to 5.5V  Short-Circuit Protection, Over-Temperature Protection, Under-Voltage, Battery Protection  AW86727AFCR and AW86728ACSR include immersion IP license for mobile phones and wearables

技术文档

类型	项目标题	语言	日期
产品设计指南	AW8672X Software Design Guide	英文	2023-11-07
产品设计指南	AW8672X Software Design Guide	中文	2023-11-07
产品设计指南	AW8672X 硬件设计指南	中文	2023-12-28
产品设计指南	AW8672X Hardware Design Guide	英文	2024-12-04
产品手册	DS_AW8672X_EN_V1.3	英文	2024-12-10
技术帖	【技术帖】用“黑科技”玩“黑神话”！awinicTikTap®算法助力“天命人”畅爽战斗	中文	2024-09-20

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

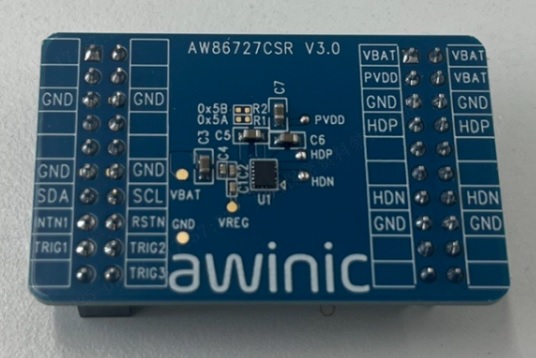

AW86727CSR V3.0 — 适用于Haptic芯片AW86727的性能评估板，搭配V3.2底板使用.

AW86727芯片EVB评估板

了解详情

软件开发

驱动程序或库

HapticHv_Drivers — Haptic_Hv系列Android驱动。

Haptic_Hv系列Android驱动，包含Sample Code、移植说明、调试指南等。

了解详情

应用软件和框架

AW86727_GUI — AW86727调试工具

AW86727 GUI是高度集成工具，用于产品的配置和调试工程。直观的界面和人性化的操作，可以帮助客户缩短开发周期，快速的完成系统集成.

了解详情
