AW86501ADCCDNR

产品手册：

在线预览 - AW86501ADCCDNR - 产品手册

参考价格

1-99￥4.23
100-249￥3.47
250-499￥2.79
500-999￥2.20
1000+￥1.69

产品详细信息

参数

Pole Type	omnipolar
VDD (Min) (V)	1.2
VDD (Max) (V)	3.6
Sensitivity Bop (Gs)	±18Gs
Sensitivity Brp (Gs)	±9Gs
BHY (Gs)	9
IDD_AVG (μA)	0.075
IDD_Sleep (μA)	0.015
Channel	1
Temperature	-40℃~85℃
Output Type	Push Pull/
Package (mm)	DFN 1X1-4L

封装 | 引脚 | 尺寸

DFN 1X1-4L

特性

Supply voltage :1.2V to 3.6V Out latch control mode Output Current Capability:20mA Micropower operation Type:75nA (average : VDD=1.5V) High sensitive omnipolar operation Magnetic threshold options (Sensitivity Bop, Brp) ：Bop=±18Gs, Brp=±9Gs Ultra small package:WBDFN 1mm×1mm-4L Wide operating temperature range: -40°C to 85°C

技术文档

类型	项目标题	语言	日期
产品设计指南	AW86501ADCCDNR硬件设计指南	中文	2026-03-26
产品手册	DS_AW86501ADCCDNR_EN_V1.0	英文	2026-03-30
可靠性报告	Reliability Qualification Report For AW86501ADCCDNR	英文	2026-06-08

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

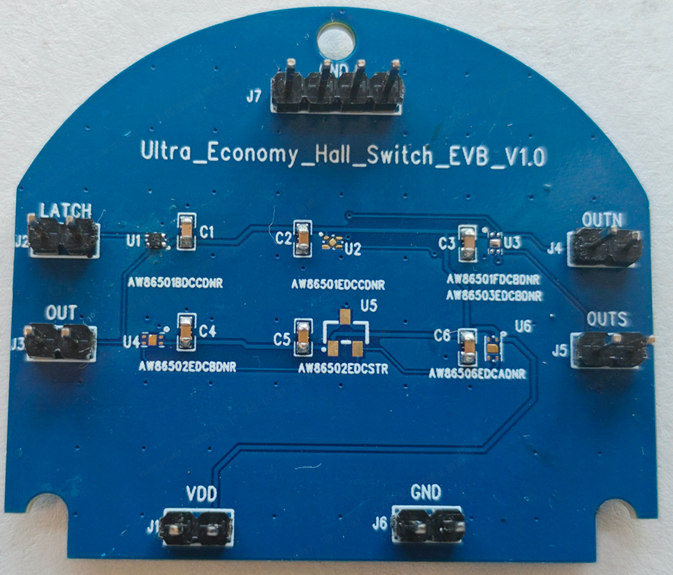

Ultra_Economy_Hall_Switch_EVB_V1.0 — 使用于开关霍尔的EVB评估板

使用于开关霍尔的EVB评估板

了解详情

硬件开发

评估板

Ultra_Economy_Hall_Switch_EVB_V1.0 — 使用于开关霍尔的EVB评估板

使用于开关霍尔的EVB评估板

了解详情
