AW8624CSR

AW8624 Low Power F0 Detect and Tracking LRA/ERM Haptic Driver

产品手册：

在线预览 - AW8624CSR - 产品手册

参考价格

1-99￥8.65
100-249￥7.10
250-499￥5.71
500-999￥4.50
1000+￥3.46

产品详细信息

参数

Voltage Type	Vbat
Vout (Max) (V)	5.5
SRAM (kB)	8
Istandby (μA)	10
IO Level (V)	1.8<br>3.3
AAE	NO
Input Signal	IIC<br>1TRIG
LRA Calibration	LCC1.0
Temperature	-40℃~85℃
TikTap	YES
Package (mm)	WLCSP 1.369X1.369-9B

封装 | 引脚 | 尺寸

WLCSP 1.369X1.369-9B

特性

•1MHz I2C Bus Control (Address 0x5A)
•F0 detect option
•F0 tracking option
•Automatic Overdrive and Braking
•Resistance-Based LRA Diagnostics
•Drive signal monitor for LRA protect
•Drive Compensation Over Battery Discharge
•Integrated 8-KByte Internal Waveform Memory
•Up to 4-KByte configurable FIFO Interface
•Three playback mode:
Real time playback, memory playback and hardware trigger playback
•Support automatically switch to standby mode
•Standby current：10μA
•Shutdown current：0.5μA
•3V to 5.5V Supply Voltage Range
•Short-Circuit Protection, Over-Temperature Protection, Under-Voltage Protection
•WLCSP 1.369X1.369-9B package

说明

AW8624 is a single chip, low cost H-bridge haptic driver IC that integrates configurable automatic overdrive and brake function, up to 8KB waveform memory, and supports real time playback, memory playback and hardware triggered playback with fast startup time. All these make it an ideal candidate for haptic driver.

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AW8624CSR_Datasheet_EN_V1.5		英文		2023-06-06

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

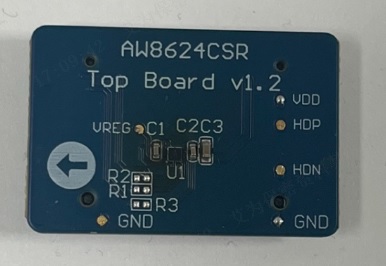

AW8624CSR Top Board v1.2 — 适用于Haptic芯片AW8624、AW86224、AW86225的性能评估板，搭配V1.0底板使用

AW8624、AW86224、AW86225系列芯片EVB评估板

了解详情

软件开发

驱动程序或库

HapticNv_Drivers — HAPTIC_NV系列Android驱动。

HAPTIC_NV系列Android驱动,包含Sample Code，移植指南，调试说明等。

了解详情
