AW86007FOR

高分辨率 OIS 控制器

产品手册：

在线预览 - AW86007FOR - 产品手册在线预览 - AW86007FOR - 产品手册

产品详细信息

参数

Actuator Type	SOC-OIS
Output I(mA)	±160mA
VDD (Max) (V)	3.6
VDD (Min) (V)	2.6
I2C (Hz)	100K 400K 1M
I2C Addr	Configurable
IQ (mA)	5
ISD (μA)	15
Temperature	-40℃~85℃
Control Mode	/
ADC (bit)	16
Package (mm)	FOWLP 4.4X1.7-44B

封装 | 引脚 | 尺寸

FOWLP 4.4X1.7-44B

特性

3 通道闭环控制 32 位 RISC MCU，带 FPU 和 DSP，频率高达 96MHz 128KB 闪存，SRAM：程序 64KB，数据 16KB，8KB ROM 模拟：VAVDD = 2.6V 至 3.6V，驱动：VVM = 1.8V 至 3.6V， I/O：VIOVDD = 1.1V 至 3.6V 电流型线性驱动器（3 通道，12 位），默认最大电流 = ±160mA，最大电流可支持±215mA PGA（6 通道），支持 3 通道差分信号输入或 6 通道单端信号输入每个 PGA 的偏移量（6 通道，10 位 DAC）可独立调节 PWM 驱动器，支持 3 通道电流或 3 对电压调制输出 Sigma-delta ADC（13 通道），可配置 12/14/16 位分辨率。 DAC（3 通道，8 位），霍尔偏置电流：0 至 4mA， DAC（3 通道，8 位），TMR 偏置电压：1.2 至 2.5V SPI（2 通道），可配置主/从/监控模式，可配置 3/4 线总线 I2C（2 通道），可配置主/从模式支持 I3C 从机和 UART 支持硬件 Cordic 和数字滤波器

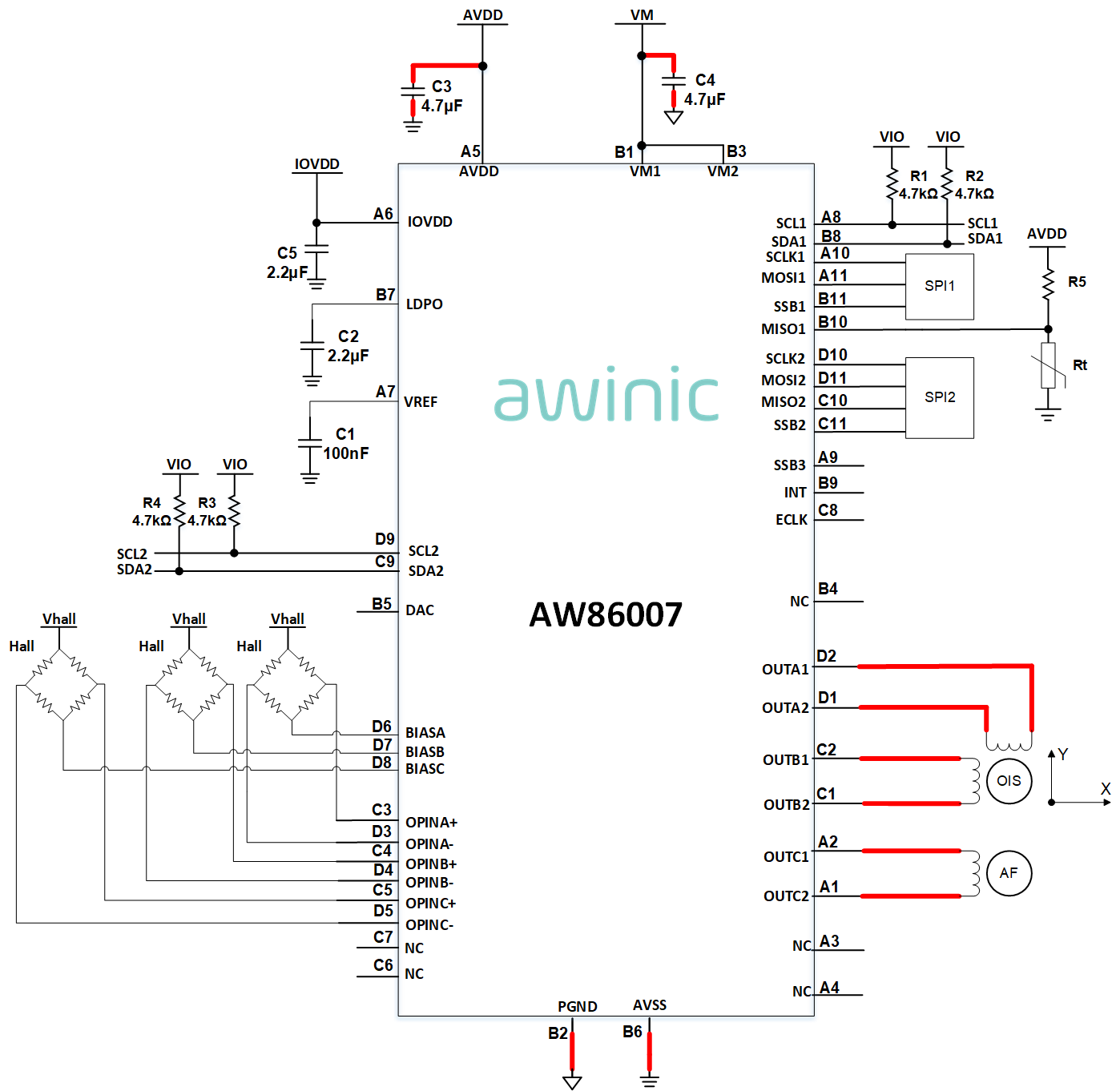

说明

AW86007 is an Optical Image Stabilization (OIS) controller. AW86007 integrates an on-chip 32-bit CPU as controller. 128KB flash and 64+16KB SRAM is provided for program and data storage. The driver in AW86007 support linear current out. 3-ch HALL bias DAC, which can be configured to current output, provide power supply for HALL sensor. 3-ch TMR bias DAC, which can be configured to voltage output, provide power supply for TMR sensor. 6-ch PGA, which support 6-ch single-ended signal input or 3-ch differential signal input. There are two SPI modules in AW86007, which support master / slave / monitor mode. Two I2C modules is available, which support master and slave.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW86007软件设计指南	中文	2024-12-18
产品应用手册	AW86007 Application Note	英文	2024-12-20
产品设计指南	AW86007软件设计指南	英文	2025-07-28
产品设计指南	DG_AW86007FOR_Hardware_Design_Guide_EN_V1.2	英文	2026-10-14
产品手册	DS_AW86007_CN_V1.3	中文	2026-10-15
产品手册	DS_AW86007_EN_V1.3	英文	2026-10-15
产品设计指南	DG_AW86007FOR_Hardware_Design_Guide_CN_V1.2	中文	2026-10-15
技术帖	【技术帖】防抖≠抗振：旗舰防抖如何应对摩托抖振？	中文	2026-09-15
应用方案	【应用方案】一文搞定！压电马达核心技术、驱动流程与国产芯片配套方案详解	中文	2026-06-24
应用方案	【应用方案】演唱会神器来了！艾为光学防抖方案助力手机秒变长焦炮！	中文	2025-10-22
