AW82101TSR

产品手册：

在线预览 - AW82101TSR - 产品手册

参考价格

1-99￥12.31
100-249￥10.09
250-499￥8.12
500-999￥6.40
1000+￥4.92

产品详细信息

参数

Power Supply (Min) (V)	3
Power Supply (Max) (V)	5.5
Digital Supply (Min) (V)	1.65
Digital Supply (Max) (V)	1.95
IO Supply (Min) (V)	1.2
IO Supply (Max) (V)	3.3
PVDD Voltage(V)	6.0
Boost Type	Boost
PO(W) （8&THD=1%）	2.0W@4.2V
SPK Noise(uV)	10uV@3.6V
DSP	YES
Protection	/
Control Interface	IIC
RCV mode	YES
RCV Noise(uV)	10uV@3.6V
Temperature	-40℃~85℃
Package (mm)	ETSSOP-20L

封装 | 引脚 | 尺寸

ETSSOP-20L

特性

 Integrates SKTune Algorithm  Bass Booster  Parametric Equalizer  Dynamic Range Control  Anti-clip Voltage Limiter  High RF noise suppression, eliminate the TDD noise  Supports 4Ω Speaker  Low noise: 10μV  THD+N: 0.02%  Extensive Pop-Click Suppression  Volume control (from -96dB to 0dB)  I2S/TDM interface:  I2S, Left-Justified and Right-Justified  Supports 1/2/4/6/8 slots TDM  Input Sample Rates from 8kHz to 96kHz  Data Width: 16, 20, 24, 32 Bits  Ultrasonic support via TDM/I2S running at 96kHz  I2C-bus control interface(≤1MHz)  Power Supplies:  VBAT: 3.0V~5.5V  DVDD: 1.65V~1.95V  VDDIO: 1.2V / 1.8V / 3.3V  Short-Circuit Protection, Over-Temperature Protection, Under-Voltage Protection and Over-Voltage Protection  ETSSOP-20L Packag

技术文档

类型	项目标题	语言	日期
产品手册	DS_AW82101TSR_EN_V1.1	英文	2026-04-07
产品设计指南	AW82101_Software_Design_Guide	英文	2026-05-20
产品设计指南	AW82101_Software_Design_Guide	中文	2026-05-20
产品设计指南	AW82101TSR Hardware Design Guide	英文	2026-06-08
产品设计指南	AW82101TSR 硬件设计指南	中文	2026-06-08
可靠性报告	Reliability Qualification Report For AW82101TSR	英文	2026-07-24
技术帖	【技术贴】便携式智能音箱音频解决方案	中文	2024-06-21

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

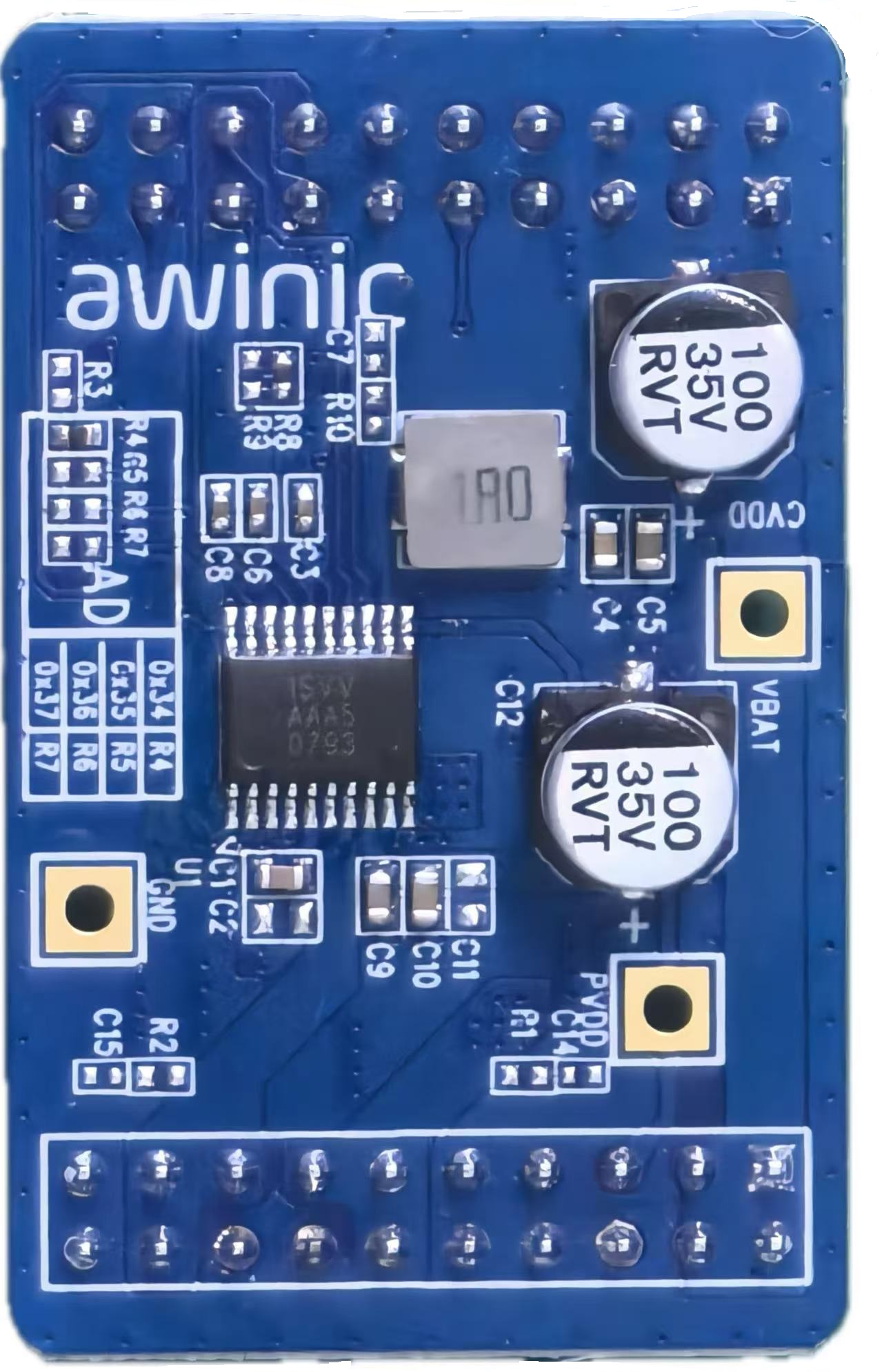

AW82101TSR_EVB_DB_V1.1 — 适用于数字音频功放芯片AW82101的EVB评估板

适用于数字音频功放芯片AW82101的EVB评估板

了解详情

软件开发

应用软件和框架

AW82101_GUI — AW82101产品的调试工具。

AW82101 GUI 是高度集成的工具，用于产品的配置和调试过程。直观的界面和人性化的操作，可以帮助客户缩短开发周期，快速的完成系统集成。

了解详情

驱动程序或库

A3002_Driver — A3002 系列Android和其他驱动

A3002系列Android和其他驱动，包含代码、移植说明等

了解详情

硬件开发

评估板

AW82101TSR_EVB_DB_V1.1 — 适用于数字音频功放芯片AW82101的EVB评估板

适用于数字音频功放芯片AW82101的EVB评估板

了解详情
