AW8057ESPR

超低电磁干扰、RNS、单声道、无滤波、D类音频放大器

产品手册：

在线预览 - AW8057ESPR - 产品手册在线预览 - AW8057ESPR - 产品手册

参考价格

1-99￥1.88
100-249￥1.55
250-499￥1.24
500-999￥0.98
1000+￥0.75

产品详细信息

参数

Power Supply (Min) (V)	2.5
Power Supply (Max) (V)	5.5
PO(W)（8Ω&THD=1%）	2.45W@5V_4ohm
SPK Noise(uV)	40uV@2V/V
Protection	/
Control Interface	/
Temperature	-40℃~85℃
Package (mm)	SOP-8L

封装 | 引脚 | 尺寸

SOP-8L

特性

EEE功能，显著降低全频带电磁干扰 优秀的POP音抑制 RNS（RF-TDD噪声抑制） 0.1% 总谐波失真（THD+N）（Po=0.4W，VDD=4.2V） 输出功率（带载4ohm）： Pout=3.05W,VDD=5V, THD N=10% Pout=2.45W,VDD=5V, THD N=1% 最高效率可达86.5%（Po=1W,VDD=5V） 低静态电流（2.4mA, VDD=3.6V） 低关断电流（<0.1µA） 电源范围：2.5V~5.5V 内含过流及过温保护（OC&OT） SOP-8L封装

说明

The AW8057E is a ultra-low-EMI, RNS, mono, filter-free, Class-D audio amplifier. Unique RNS, which effectively reduces RF energy, attenuate the RF TDD-noise, an acceptable audible level to the customer. The AW8057E integrates spread spectrum functionality, which can effectively improve EMI performance and features the EEE(Enhanced Emission Elimination) function which greatly reduces EMI over the full bandwidth. The filter-free PWM architecture reduces external components count, board area consumption, system cost and simplifies the design. In addition, AW8057E offers efficiencies above 86.5%. The over-current, over-temperature protection is prepared inside of the device. The AW8057E is available in a SOP-8L package. The AW8057E is specified over the industrial temperature range of -40℃ to +85℃.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW8057ESPR 硬件设计指南	中文	2026-08-13
产品手册	DS_AW8057ESPR_CN_V1.0	中文	2026-08-21
产品手册	DS_AW8057ESPR_EN_V1.0	英文	2026-08-21

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

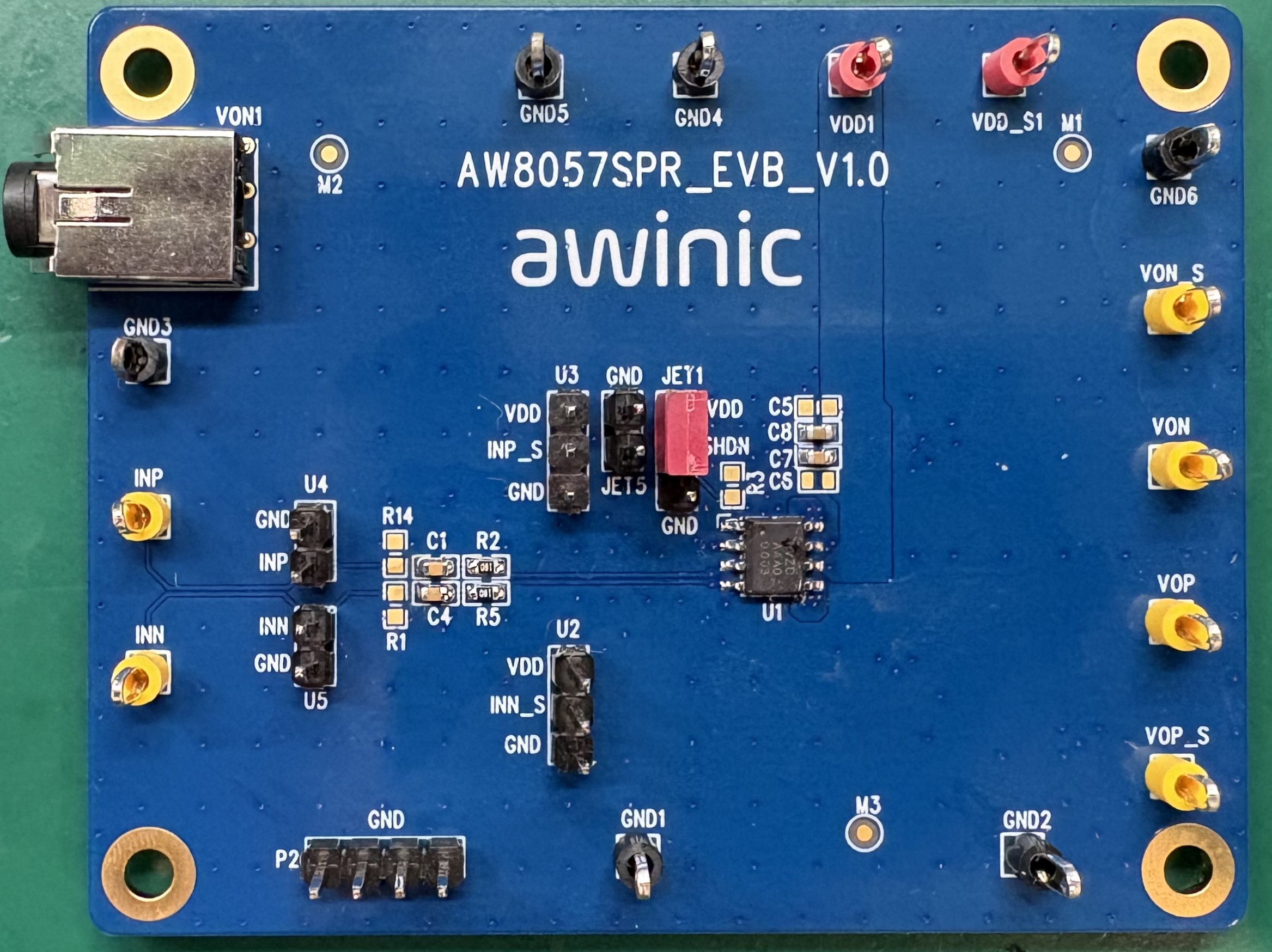

AW8057SPR_EVB_V1.0 — AW8057ESPR EVB子板集成了使能控制，电源连接，输入输出等模块，可以方便的进行功能评估。

AW8057ESPR EVB子板集成了使能控制，电源连接，输入输出等模块，可以方便的进行功能评估。

了解详情

硬件开发

评估板

AW8057SPR_EVB_V1.0 — AW8057ESPR EVB子板集成了使能控制，电源连接，输入输出等模块，可以方便的进行功能评估。

AW8057ESPR EVB子板集成了使能控制，电源连接，输入输出等模块，可以方便的进行功能评估。

了解详情
