AW403045NDNR

30V N 沟道MOSFET

产品手册：

在线预览 - AW403045NDNR - 产品手册在线预览 - AW403045NDNR - 产品手册

参考价格

1-99￥0.77
100-249￥0.63
250-499￥0.51
500-999￥0.40
1000+￥0.31

产品详细信息

参数

Type	N
VDS (V)	30
VGS (V)	±20
VGS(th) typ.(V)	1.55
RDS(ON)@10V max.(mΩ)	8.6
RDS(ON)@4.5V max.(mΩ)	12
RDS(ON)@2.5V max.(mΩ)	/
ID (A)	13.2
Qg @10V (nC)	23
Temperature	-55℃~150℃
ESD	NO
Package (mm)	DFN 2X2-6L

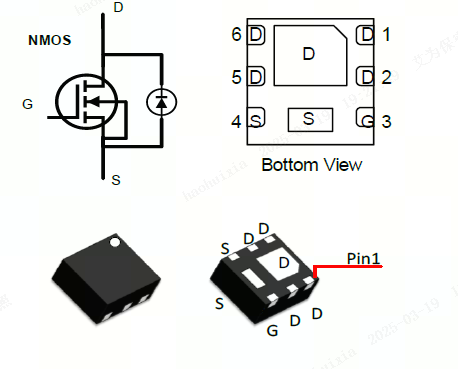

封装 | 引脚 | 尺寸

DFN 2X2-6L

特性

低导通电阻符合 RoHS 标准 100% UIS 测试 100% Rg 测试 DFN 2mmX2mmX0.55mm-6L 封装

说明

VDS 30V RDS(ON) 6.55 mΩ (Typ.) @VGS = 10V 9.00 mΩ (Typ.) @VGS = 4.5V ID 13.2A

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AW403045_CN_V1.1		中文		2026-08-19
	产品手册	DS_AW403045_EN_V1.1		英文		2026-08-19
	产品设计指南	AW4030XXNDNR / AW40400XNDNR硬件设计指南		中文		2026-08-25
