AW39204PLR

产品手册：

在线预览 - AW39204PLR - 产品手册

参考价格

1-99￥5.77
100-249￥4.73
250-499￥3.81
500-999￥3.00
1000+￥2.31

产品详细信息

参数

Data Rate (Max) (Mbps)	140
VCCA (Min) (V)	1.1
VCCA (Max) (V)	5
VCCB (Min) (V)	1.1
VCCB (Max) (V)	5
ICCA+ICCB (Max) (μA)	6
Channel	4
Support	Push-Pull
Temperature	-40℃~85℃
Transmission Direction	Auto
Package (mm)	FOPLP 1.87X1.37-12B

封装 | 引脚 | 尺寸

FOPLP 1.87X1.37-12B

特性

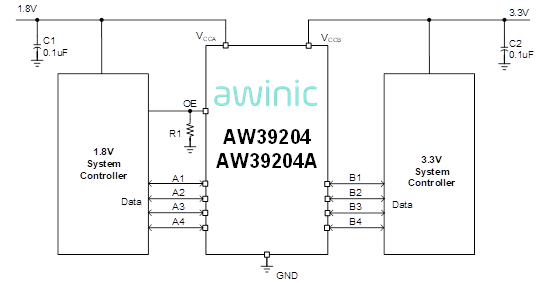

 Voltage level translator without direction control signal  Wide VCCA,VCCB operating range:1.1V to 5V  VCCA and VCCB are independent: VCCA may be greater than, equal to, or less than VCCB  100 pF capacitance drive capability  140 Mbps date rate for VCCA and VCCB > 1.8 V  VCC isolation feature – If either VCC input is at GND, all outputs are in High-Impedance state  OE input circuit referenced to VCCA  QFN 1.8mm×1.8mm-12L package QFN 2.0mm×1.7mm-12L package FOPLP 1.87mm×1.37mm-12B package

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AW39204_AW39204A_EN_V1.6		英文		2026-06-08
	产品设计指南	AW39204X Hardware Design Guide		中文		2026-07-16

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

AW391X4 EVB V1.0 — AW39204PLR_EVB_1.0是适用于4通道电平转换芯片的评估板

AW39204PLR_EVB_1.0是适用于4通道电平转换芯片的评估板

了解详情

硬件开发

评估板

AW391X4 EVB V1.0 — AW39204PLR_EVB_1.0是适用于4通道电平转换芯片的评估板

AW39204PLR_EVB_1.0是适用于4通道电平转换芯片的评估板

了解详情
