AW37334D280FOR

300 mA High Performance Low-Dropout Linear Regulator

产品手册：

在线预览 - AW37334D280FOR - 产品手册

参考价格

1-99￥1.94
100-249￥1.59
250-499￥1.28
500-999￥1.01
1000+￥0.78

产品详细信息

参数

Load Current (Max) (mA)	300
Power Supply (Min) (V)	1.4
Power Supply (Max) (V)	5.5
Vout (Min) (V)	1.2
Vout (Max) (V)	3.3
Iq (Typ) (μA)	50
Vdropout (mV)	184@IOUT=300mA
PSRR @1KHz(dB)	85@IOUT=30mA
Output Noise (μVrms)	42@IOUT=30mA
Discharge	YES
Output options	Fixed
Temperature	-40℃~85℃
IO Level (V)	1.8
Package (mm)	FOWLP 0.645X0.645-4B

封装 | 引脚 | 尺寸

FOWLP 0.645X0.645-4B

特性

● Input voltage range: 1.4V to 5.5V ● Fixed outputs of 1.2V, 1.8V, 2.8V, 3.0V, 3.3V ● Rated output current: 300mA ● Quiescent current: typical 50µA ● Typical 0.1µA shutdown current ● Very low inrush current ● Typical 184mV dropout voltage(IOUT=300mA, 2.8V output) ● Power supply rejection ratio: typical 85dB (IOUT=30mA, freq=1kHz, 2.8V output) ● Noise: typical 42µVrms (IOUT=30mA, BW=10Hz to 100kHz, 2.8V output) ● Built-in output short protection: typical 120mA when output short to ground ● FOWLP 0.645mm×0.645mm-4B package

技术文档

	类型	项目标题		语言		日期
	产品设计指南	AW37334D280FOR硬件设计指南		中文		2025-04-25
	产品手册	DS_AW37334YXXXFOR_EN_V1.1		英文		2026-01-08

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

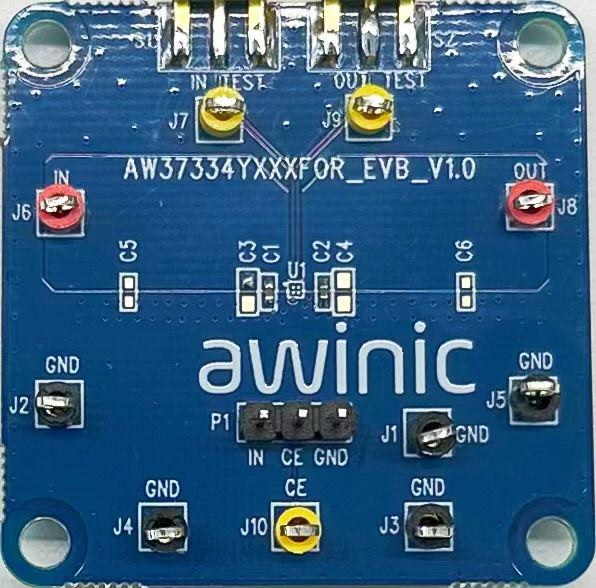

AW37334YXXXFOR_EVB_V1.0 — AW37334YXXXFOR EVB是艾为一款低Dropout、高PSRR LDO测试板，芯片关键测试点均在EVB板上单独引出，方便测试

使用于LDO AW37334D280FOR的EVB评估板。

了解详情

硬件开发

评估板

AW37334YXXXFOR_EVB_V1.0 — AW37334YXXXFOR EVB是艾为一款低Dropout、高PSRR LDO测试板，芯片关键测试点均在EVB板上单独引出，方便测试

使用于LDO AW37334D280FOR的EVB评估板。

了解详情
