AW37030D120ADNR

300 mA High Performance Low-Dropout Linear Regulator

产品手册：

在线预览 - AW37030D120ADNR - 产品手册

参考价格

1-99￥1.06
100-249￥0.87
250-499￥0.70
500-999￥0.55
1000+￥0.42

产品详细信息

参数

Load Current (Max) (mA)	300
Power Supply (Min) (V)	1.4
Power Supply (Max) (V)	5.5
Vout (Min) (V)	1.1
Vout (Max) (V)	3.3
Iq (Typ) (μA)	50
Vdropout (mV)	184@IOUT=300mA
PSRR @1KHz(dB)	90@IOUT=30mA
Output Noise (μVrms)	33@IOUT=30mA,Vout=1.8V
Discharge	YES
Output options	Fixed
Temperature	-40℃~85℃
IO Level (V)	1.8
Package (mm)	DFN 2X2-6L

封装 | 引脚 | 尺寸

DFN 2X2-6L

特性

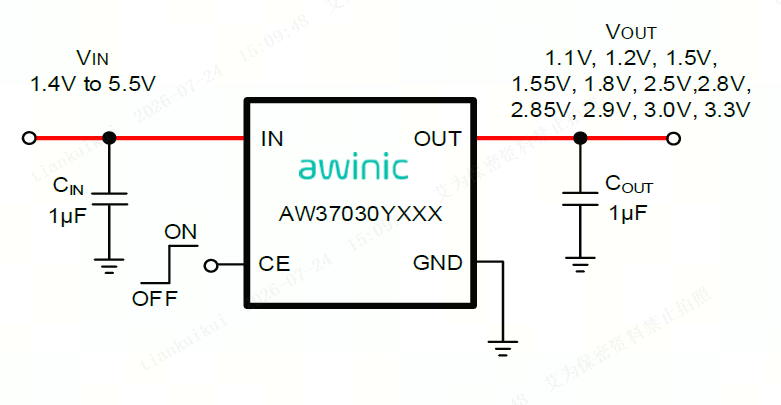

Input voltage range: 1.4V to 5.5V Fixed outputs of 1.1V, 1.2V, 1.5V, 1.55V,1.8V,2.5V, 2.8V, 2.9V, 3.0V,3.3V Rated output current: 300mA Quiescent current: typical 50uA Typical 0.1uA shutdown current Typical 310mV dropout voltage(IOUT=300mA, 1.8V output) Power supply rejection ratio: typical 90dB(IOUT=30mA, freq=1kHz, 1.8V output) Noise: typical 33uVrms (IOUT=30mA, BW=10Hz to 100kHz, 1.8V output) Built-ｉｎ output short protection: typical 120mA when output short to ground DFN 1mmX1mmX0.37mm-4L package and SOT23-5L package

技术文档

	类型	项目标题		语言		日期
	产品设计指南	AW37030YXXX硬件设计指南		中文		2024-08-01
	产品手册	DS_AW37030YXXX_EN_V2.2		英文		2026-07-27
