AW37023QNR

High Current, High Accuracy, Low Noise Linear Regulator

产品手册：

在线预览 - AW37023QNR - 产品手册

参考价格

1-99￥6.92
100-249￥5.68
250-499￥4.57
500-999￥3.60
1000+￥2.77

产品详细信息

参数

Load Current (Max) (mA)	3000
Power Supply (Min) (V)	1.1
Power Supply (Max) (V)	7.5
Vout (Min) (V)	0.8
Vout (Max) (V)	5.2
Iq (Typ) (μA)	3800
Vdropout (mV)	120mV@3A, VOUT=0.8V
PSRR @1KHz(dB)	55@IOUT=3A
Output Noise (μVrms)	5@IOUT=3A, VOUT=0.8V
Discharge	YES
Output options	ADJ
Temperature	-40℃~125℃
IO Level (V)	1.8
Package (mm)	QFN 3.5X3.5-20L

封装 | 引脚 | 尺寸

QFN 3.5X3.5-20L

特性

● Input voltage range: 1.4V≤VIN<7.5V, Without Bias 1.1V≤VIN<7.5V, With Bias ● ANY-OUT Operation: 0.80V to 3.95V Output Voltage Range ● Adjustable Operation: 0.80V to 5.2V Output Voltage Range ● Output Voltage Accuracy: ±1% @ 25°C ● Low Dropout Voltage:150mV (Max.) @ 3A ● Output Voltage Noise: 5μVrms @ 0.8V Output 11μVrms @ 5.0V Output ● PSRR: typical 40dB @ 10kHz ● Excellent Load Transient Response ● Adjustable Soft-Start Control ● Open-Drain Power-Good Output ● Current Limit Protection ● Over Temperature Protection ● Stable with A 47μF or Larger Ceramic Output Capacitor ● QFN 3.5mmx3.5mm-20L package

技术文档

类型	项目标题	语言	日期
产品设计指南	AW37023硬件设计指南	中文	2024-12-04
产品手册	DS_AW37023_EN_V1.2	英文	2026-06-15
新品发布	【新品发布】艾为推出3A超高精度、超低噪声LDO，为无线基础设施和噪声敏感组件提供纯净电源	中文	2025-07-29

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

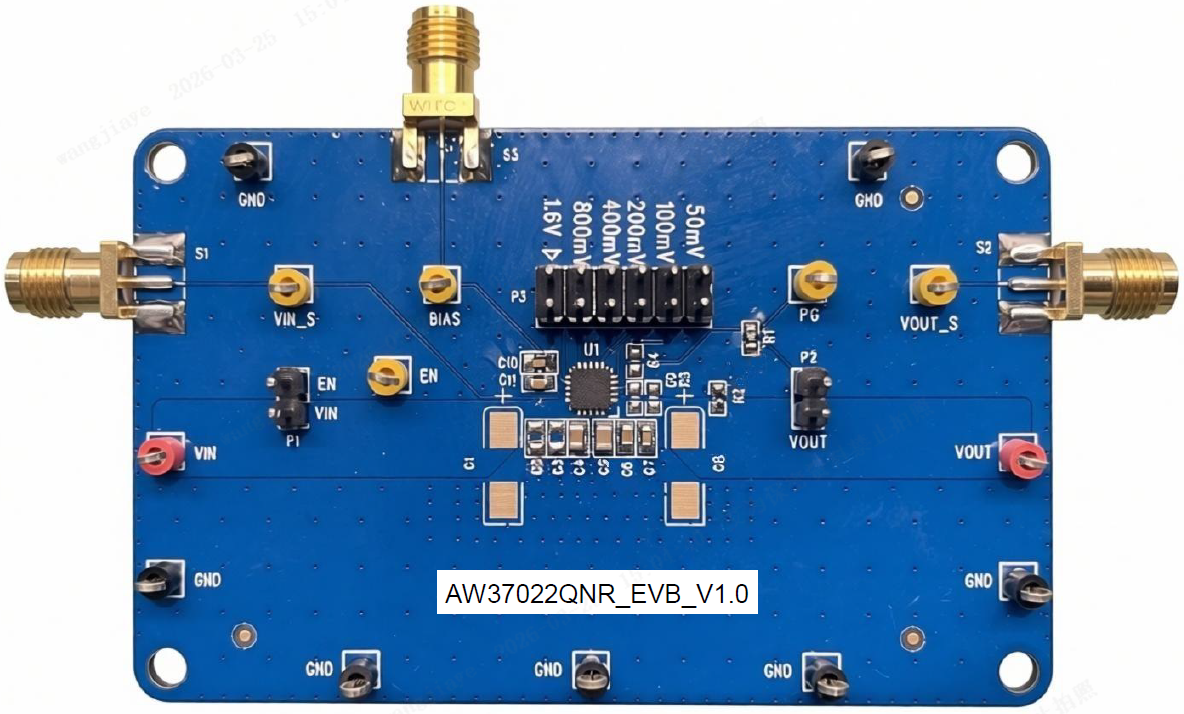

AW37023QNR_EVB_V1.0 — AW37022QNR_EVB_V1.0是艾为一款低noise、低Dropout、高输出电流能力的LDO测试板，芯片关键测试点均在EVB板上单独引出，方便测试；

用于LDO AW37022QNR的EVB评估板。

了解详情

硬件开发

评估板

AW37023QNR_EVB_V1.0 — AW37022QNR_EVB_V1.0是艾为一款低noise、低Dropout、高输出电流能力的LDO测试板，芯片关键测试点均在EVB板上单独引出，方便测试；

用于LDO AW37022QNR的EVB评估板。

了解详情
