AW36604DNR

4-Channel 240mA Linear LED Driver with Ultra-Low Dropout Current Source

产品手册：

在线预览 - AW36604DNR - 产品手册

参考价格

1-99￥3.85
100-249￥3.15
250-499￥2.54
500-999￥2.00
1000+￥1.54

产品详细信息

参数

Channel	4
Power Supply (Min) (V)	2.7
Power Supply (Max) (V)	5.5
Control Interface	PWM
Current (Max) (A)	0.24
Flash Current Accuracy (%)	5
VFB (V)	1.2
FSW(MHZ)	--
Temperature	-40℃~105℃
IO Level (V)	1.8 3.3
Package (mm)	DFN 2X3-8L

封装 | 引脚 | 尺寸

WBDFN 2X3-8L(0.75)

特性

 Single PWM Control Four Channel High-Accuracy Current Regulation, ON/OFF Dimming: - Up to 240mA Output Current in DC per Channel, and 350mA in 330μs Pulse - ±5% Current Accuracy - LED Currents Set through External Resistors  High LED Input Voltage up to 25V  2.7V~5.5V Input Voltage Range  Low Dropout Current Source (0.3V at 175mA, 0.32V at 240mA)  Diagnosis and protection - Thermal Shutdown - Zero Current Shutdown Mode  Working Temperature Range -40°C ~ 105°C  FCDFN 2mm x 3mm -8L package

技术文档

	类型	项目标题		语言		日期
	产品设计指南	AW36604 Hardware Design Guide		中文		2024-05-16
	产品手册	DS_AW36604_EN_V1.0		英文		2024-10-16

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

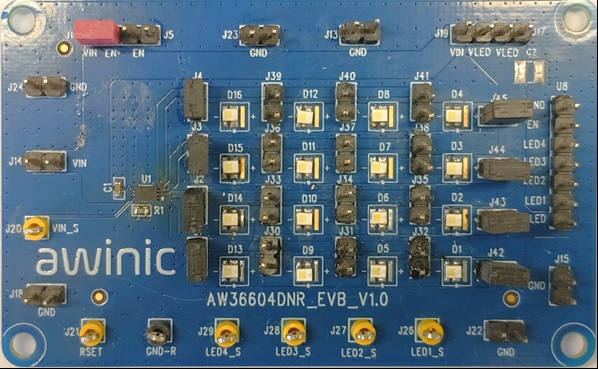

AW36604DNR_EVB_V1.0 — AW36604DNR EVB是艾为四通道大电流LED驱动器AW36604DNR的测试板。

使用于大电流LED驱动芯片AW36604DNR的EVB评估板

了解详情

硬件开发

评估板

AW36604DNR_EVB_V1.0 — AW36604DNR EVB是艾为四通道大电流LED驱动器AW36604DNR的测试板。

使用于大电流LED驱动芯片AW36604DNR的EVB评估板

了解详情
