AW36411CSR

Inductance Free, 1.5A Flash LED Driver

产品手册：

在线预览 - AW36411CSR - 产品手册

参考价格

1-99￥2.31
100-249￥1.89
250-499￥1.52
500-999￥1.20
1000+￥0.92

产品详细信息

参数

Channel	1
Control Interface	IIC
Current (Max) (A)	1.5
Torch Current (Max) (A)	0.375
Flash Current Accuracy (%)	7
Flash Timer (Min) (s)	0.04
Flash Timer (Max) (s)	1.6
IO Level (V)	1.2
Temperature	-40℃~85℃
Indicator mode	NO
Package (mm)	WLCSP 1.39X0.91-8B

封装 | 引脚 | 尺寸

WLCSP 1.39X0.91-8B

特性

Programmable 1.5A LED Current Source Flash: 2.94mA~1.5A, 256 levels 5.87mA/level Torch: 0.73mA~375mA, 256 levels 1.47mA/level Flash Timeout: 40ms~1.6s, 16 levels Flash/Torch/IR Mode Optimized Flash LED Current During Low Battery Conditions (IVFM) Hardware Flash/Torch Enable (STROBE/TORCH) 400kHz I2C: AW36411 (I2C Address=0x63) 0.35mm Pitch, WLCSP 1.39mm×0.91mm×0.463mm -8B Package

技术文档

类型	项目标题	语言	日期
产品设计指南	AW36411 Hardware Design Guide	中文	2023-06-09
产品设计指南	AW36411_Software_Design_Guide	中文	2023-06-14
产品手册	DS_AW36411_EN_V1.1	英文	2026-05-11

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

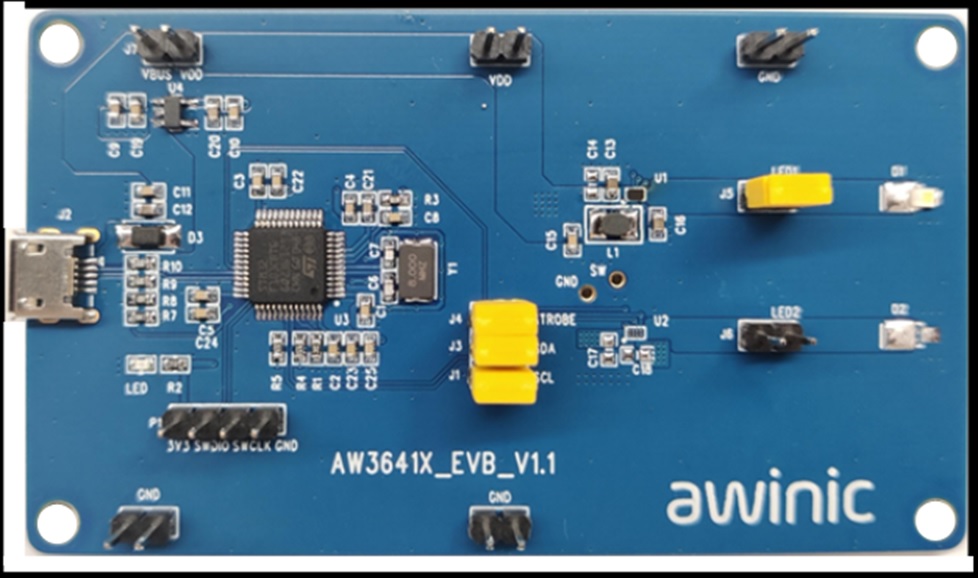

AW3641X_EVB_V1.1 — AW3641X EVB V1.1是艾为闪光灯评估板，用以实现闪光灯、手电筒模式演示以及测试。

艾为AW3641X闪光灯评估板

了解详情

软件开发

应用软件和框架

Flashlight_GUI — Flashlight系列产品集成调试工具

Flashlight系列产品集成调试工具，主要实现对集成芯片的功能调试

了解详情

驱动程序或库

AW36411_Driver — AW36411系列Android和其他驱动

AW36411系列Android和其他驱动，包含Sample Code、配置文件、移植说明等

了解详情
