AW360993DNR

AW36099x Synchronous Step-up Converter with Ultra Low Quiescent Current

产品手册：

在线预览 - AW360993DNR - 产品手册

参考价格

1-99￥3.85
100-249￥3.15
250-499￥2.54
500-999￥2.00
1000+￥1.54

产品详细信息

参数

Control Interface	GPIO
Current Limit (Typ) (A)	1.4
Load Current (Max) (A)	0.6
Vout (Min) (V)	3.0
Vout (Max) (V)	3.0
Output Type	Fixed
Temperature	-40℃~85℃
Special Function	Down Mode PSM Mode PFM Mode PWM Mode Pass through Mode
Package (mm)	DFN 2X2-6L

封装 | 引脚 | 尺寸

DFN 2X2-6L

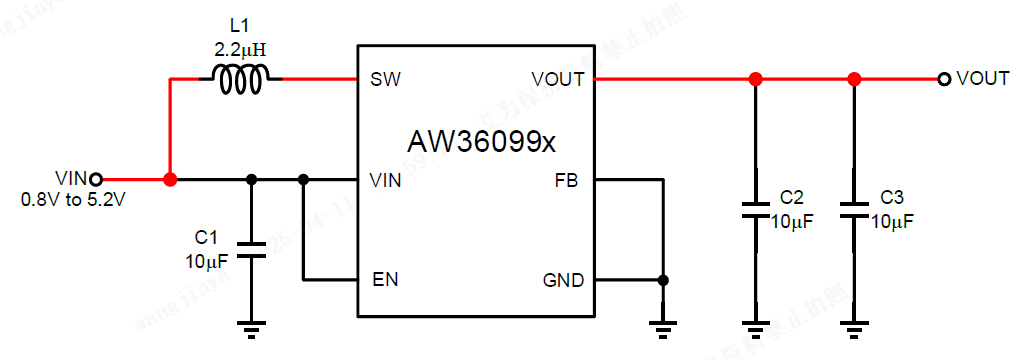

特性

● Ultra Low Quiescent Current: IQ into VIN Pin: 200nA IQ into VOUT Pin: 800nA ● Operating Input Voltage Range: 0.8V~5.2V ● Adjustable Output Voltage from 2.5V~5.5V ● ILoad≥0.5A at VOUT=5V, VIN≥3V ● Support Fixed Output Voltage Versions ● Operation Mode: Boost Mode, Down Mode, Pass-through Mode ● True Cutoff VIN to VOUT path During Shutdown ● Up to 80% Efficiency at 100μA Current Load with fixed output voltage versions ● Up to 93% Efficiency at 10mA~300mA Current Load ● Build-in OVP, OTP, UVLO Protection ● Available in WLCSP 1.245mm × 0.885mm × 0.600mm-6B and DFN 2mm × 2mm × 0.75mm-6L Package

技术文档

类型	项目标题	语言	日期
产品设计指南	AW36099x Hardware Design Guide	中文	2023-05-18
产品手册	DS_AW36099_EN_V2.0	英文	2025-07-18
技术帖	【技术贴】DC/DC的FB引脚作用详解	中文	2024-07-05

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

AW36099DNR DEMO V1.0 — AW36099xDNR EVB 是艾为低功耗Boost电路AW36099xDNR的评估板，芯片关键测试点均在测试板上单独引出，方便测试。

用于低功耗Boost电路AW36099xDNR的EVB评估板

了解详情

硬件开发

评估板

AW36099DNR DEMO V1.0 — AW36099xDNR EVB 是艾为低功耗Boost电路AW36099xDNR的评估板，芯片关键测试点均在测试板上单独引出，方便测试。

用于低功耗Boost电路AW36099xDNR的EVB评估板

了解详情
