AW35621CSR

USB Type-C Port Protector: OVP And IEC ESD Protection IC

产品手册：

在线预览 - AW35621CSR - 产品手册

参考价格

1-99￥5.77
100-249￥4.73
250-499￥3.81
500-999￥3.00
1000+￥2.31

产品详细信息

参数

BW(GHz)	0.16
Channel	4
DC_LS(V)	28
DC_HS(V)	/
Surge_LS（Max）(V)	40
Surge_LS（Min）((V)	-40
Temperature	-40℃~85℃
IO Level (V)	/
Package (mm)	WLCSP 1.64X1.64-16B

封装 | 引脚 | 尺寸

WLCSP 1.64X1.64-16B

特性

⚫ Short-to-VBUS Over-Voltage protection ➢ 32VDC tolerance on CC1/2, SBU1/2 ➢ Fast 70ns OVP response Time ⚫ IEC 61000-4-2 ESD protection ➢ ±8kV contact discharge on CC1/2, SBU1/2 ➢ ±15kV air gap discharge on CC1/2, SBU1/2 ⚫ IEC 61000-4-5 Surge protection ➢ ±40V surge tolerance on CC1/2 ➢ ±25V surge tolerance on SBU1/2 ⚫ CC1/2 with 600mA current capability for VCONN ⚫ Dead battery support without power supplied ⚫ Support USB PD3.1 28V ERP Mode ⚫ WLCSP 1.64mm x 1.64mm–16B Package

技术文档

	类型	项目标题		语言		日期
	产品设计指南	AW3562X 硬件设计指南		中文		2023-03-31
	产品手册	DS_AW35621_EN_V1.1		英文		2025-03-25

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

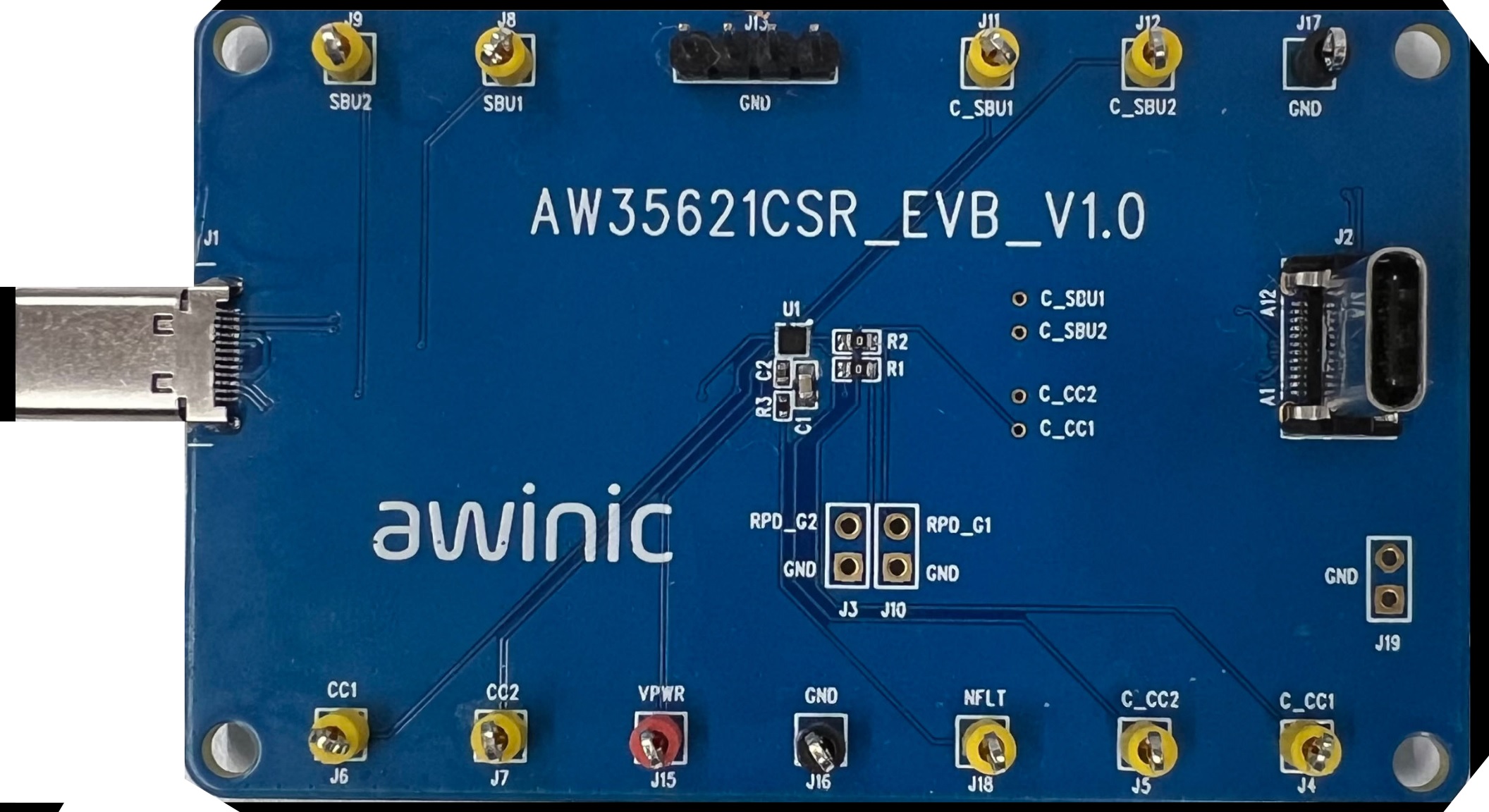

AW35621CSR_EVB_V1.0 — AW35621QNR EVB V1.0 是Type-C端口保护芯片AW35621评估板，芯片的关键测试点均在EVB板上单独引出，方便测试。

AW35621QNR EVB V1.0 是Type-C端口保护芯片 AW35621评估板，芯片的关键测试点均在EVB板上单独引出，方便测试。

了解详情

硬件开发

评估板

AW35621CSR_EVB_V1.0 — AW35621QNR EVB V1.0 是Type-C端口保护芯片AW35621评估板，芯片的关键测试点均在EVB板上单独引出，方便测试。

AW35621QNR EVB V1.0 是Type-C端口保护芯片 AW35621评估板，芯片的关键测试点均在EVB板上单独引出，方便测试。

了解详情
