AW35121FOR

1.5A Ultra-small Load Switch with Slew Rate Control

产品手册：

在线预览 - AW35121FOR - 产品手册

参考价格

1-99￥1.35
100-249￥1.10
250-499￥0.89
500-999￥0.70
1000+￥0.54

产品详细信息

参数

Channel	1
Controlled Slew Rate	YES
Enable Logic	Active High
Output Discharge	YES
Reverse Current Block	NO
TR (μs)	165
Max Continuous Current (A)	1.5
Ron (mΩ)	64
Power Supply (Min) (V)	1.2
Power Supply (Max) (V)	5.5
Temperature	-40℃~85℃
IO Level (V)	1.8
Package (mm)	FOWLP 0.76X0.76-4B

封装 | 引脚 | 尺寸

FOWLP 0.76X0.76-4B

特性

Integrated P-channel MOSFET load switch
Input voltage: 1.2V to 5.5V
1.5A maximum continuous switch current
Switch on-resistance(typ.):
Rdson=50mΩ at VIN=5.5V
Rdson=56mΩ at VIN=4.2V
Rdson=64mΩ at VIN=3.3V
Rdson=78mΩ at VIN=2.5V
Rdson=109mΩ at VIN=1.8V
Rdson=225mΩ at VIN=1.2V
Controlled slew rate to limit inrush current
Internal EN Pull-Down Resistor
Quick output discharge
FOWLP 0.76mm×0.76mm×0.50mm-4B package

说明

The AW35121 is a load switch with output slew rate control. The device integrates a 64mΩ (typ.) P-channel MOSFET, which can operate over a wide input range of 1.2V to 5.5V.
The AW35121 features output slew rate control, limiting inrush current during turn-on to protect downstream devices.

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AW35121_EN_V1.1		英文		2023-05-04
	应用方案	【应用方案】让书写有“温度”：手写笔方案助力数字表达更具生命力		中文		2026-01-21

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

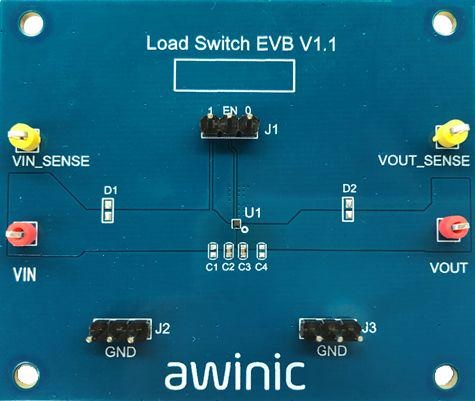

Load Switch EVB V1.1 — Load Switch EVB可用于负载开关系列产品AW3511X的测试，芯片关键测试点均在板上单独引出，方便测试；

用于艾为负载开关系列产品AW3511X的评估板

了解详情

硬件开发

评估板

Load Switch EVB V1.1 — Load Switch EVB可用于负载开关系列产品AW3511X的测试，芯片关键测试点均在板上单独引出，方便测试；

用于艾为负载开关系列产品AW3511X的评估板

了解详情
