AW26024QNR

24-Channel Intelligent 12-Bit RGB LED Driver

产品手册 :

在线预览 - AW26024QNR-英语版 - 产品手册

参考价格：

1-99￥8.54
100-249￥7.01
250-499￥5.64
500-999￥4.44
1000+￥3.42

产品详细信息

Channel	24
Global Current Level	2
Current Levels for Color-Mixing	256
Current Levels for Dimming	256
Charging Indicator	NO
Control Interface	IIC
Power Supply (Max) (V)	5.5
Global Max Current(mA)	35
IO Level (V)	1.8
Audio Sync.	NO
Power Supply (Min) (V)	2.7
Auto Breath	NO
Temperature	-40℃~105℃
Topology	Linear
Package (mm)	QFN 4X4-32L

QFN 4X4-32L

1. 24-channel RGB LED Driver 2. Independent 12-bit PWM modulation (1) Independent color mixing register per channel (2) Independent brightness register per RGB LED group (3) Linear or logarithmic brightness control 3. Maximum output current: 25.5mA or 35mA 4. High-precision current sinks (1) Device to device error：±7% (2) Channel to channel error：±7% 5. LED Bank control (1) 3 banks for RGB LED color control (2) 1 bank for RGB LED brightness control 6. Power save mode when all LED off > 30ms 7. Over temperature protection 8. 400kHz I2C interface, 4 independent addresses, 1 broadcast address 9. Power supply: 2.7V to 5.5V 10. QFN 4mm x 4mm x 0.85mm 32L package

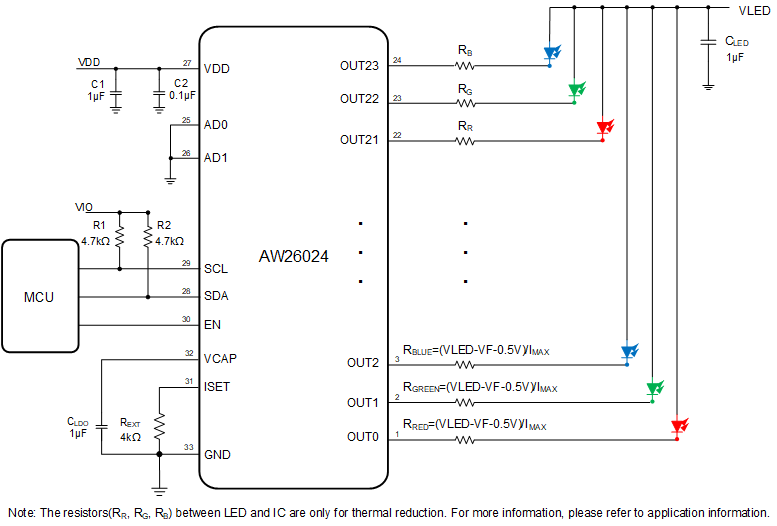

AW26024 is a 24-channel high precision constant current LED driver. Each channel integrates independent 12-bit PWM generator which is composed of 8-bit brightness register and 8-bit color register. The maximum current of each channel is recommended to be configured via external resistor REXT. AW26024 can be turned off with minimum current consumption by pulling the EN pin low. When EN pin pull high and all LEDs off >30ms, AW26024 enters power save mode. AW26024 is available in QFN 4mm x 4mm x 0.85mm-32L package. It operates from 2.7V to 5.5V over the temperature range of -40℃ to 105℃.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW26024 Hardware Design Guide	中文	2025-04-30
产品手册	DS_AW26024_AW26018_EN V1.2	英文	2025-10-24
产品设计指南	AW260XX Software Design Guide	中文	2025-12-19
产品设计指南	AW260XX Hardware Design Guide	中文	2025-12-23

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

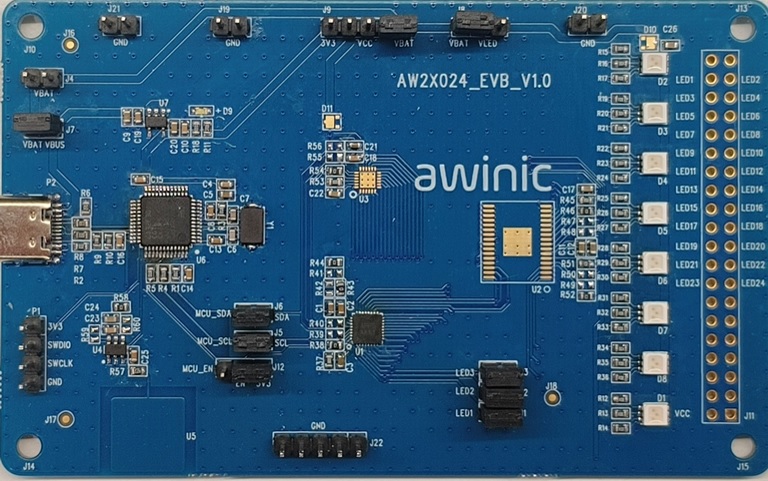

AW2X024_EVB_V1.0 — 使用于18/24路艾为呼吸灯的EVB评估板
