AW21024QNR

24-CHANNEL INTELLIGENT 8-BIT RGB LED DRIVER

产品手册 :

在线预览 - AW21024QNR-英语版 - 产品手册

参考价格：

1-99￥8.03
100-249￥6.59
250-499￥5.30
500-999￥4.18
1000+￥3.21

产品详细信息

Channel	24
Global Current Level	256
Current Levels for Color-Mixing	256
Current Levels for Dimming	256
Charging Indicator	NO
Control Interface	IIC
Power Supply (Max) (V)	5.5
Global Max Current(mA)	50
IO Level (V)	1.8
Audio Sync.	NO
Power Supply (Min) (V)	2.7
Auto Breath	YES
Temperature	-40℃~85℃
Topology	Linear
Package (mm)	WBQFN 4X4-32L(0.85)

WBQFN 4X4-32L(0.85)

24-channel RGB LED Driver Global 256-level DC current configuration Individual 256-level PWM for dimming Individual 256-level current for color-mixing High-precision current sinks Device-to-device error: ±5% Channel-to-channel error: ±5% EMI and audible noise reduction Spread spectrum function Flexible LED lighting pattern control LED open/short detection per channel Auto power saving mode when all LEDs off > 32ms Over-temperature protection 400kHz I2C interface, 16 selectable addresses Power supply: 2.7V~5.5V QFN 4mmX4mmX0.85mm-32L package

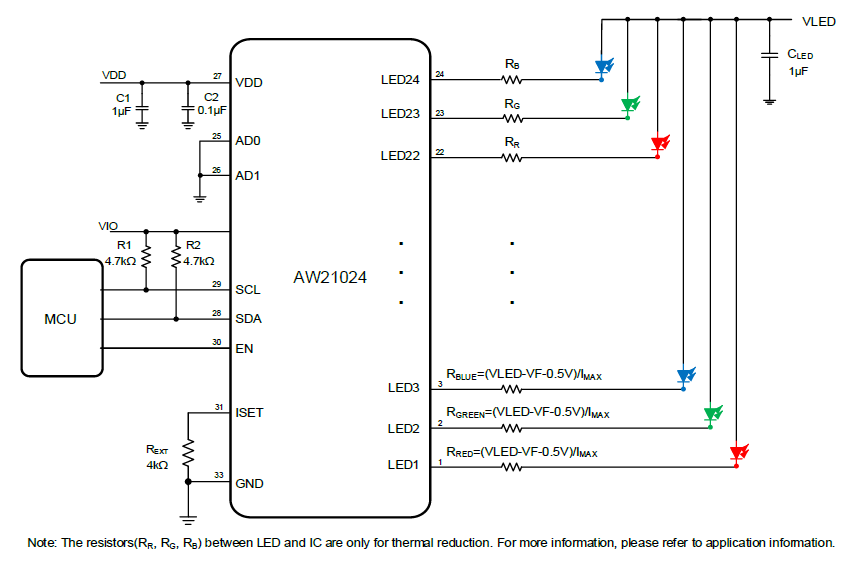

AW21024 is a 24-channel high precision constant current LED driver. Each channel has individual 8-bit DC current setting for color-mixing and 8-bit PWM current for brightness control. The maximum global current of each channel is recommended to be 50mA configured via register GCCR and external Resistor REXT.
Group control mode, autonomous breathing pattern and rapid RGB control mode are provided for flexible, high efficiency lighting effect programming and fast display updating.
Programmable phase-shifting and spread spectrum technology are utilized to reduce EMI and audible noise caused by MLCC when LEDs turn on in off simultaneously.
AW21024 can be turned off with minimum current consumption by either pulling the EN pin low in using the software shutdown feature.
AW21024 is available in QFN 4mmX4mmX 0.85mm-32L package. It operates from 2.7V to 5.5V over the temperature range of -40°C to +85°C.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW21024 Software Design Guide	中文	2023-05-10
产品设计指南	AW21024XQNR_Software_Design_Guide	中文	2025-01-24
产品手册	DS_AW21024QNR_EN_V1.6	英文	2025-10-23
产品设计指南	AW21024XQNR&AW21036XQNR硬件设计指南	中文	2026-01-27
应用方案	【应用方案】“会呼吸”的空调：艾为灯语®让空调将成为家庭“情绪调节师”	中文	2025-09-17
