AW21018PLR

带 I2C 接口的 18 通道多功能 LED 驱动器

产品手册：

在线预览 - AW21018PLR - 产品手册在线预览 - AW21018PLR - 产品手册

参考价格

1-99￥8.77
100-249￥7.19
250-499￥5.79
500-999￥4.56
1000+￥3.51

产品详细信息

参数

Channel	18
Global Current Level	256
Current Levels for Color-Mixing	256
Current Levels for Dimming	4096
Charging Indicator	NO
Control Interface	IIC
Power Supply (Max) (V)	5.5
Global Max Current(mA)	40
IO Level (V)	1.8
Audio Sync.	NO
Power Supply (Min) (V)	2.7
Auto Breath	YES
Temperature	-40℃~85℃
Topology	Linear
Package (mm)	FOPLP 2X2-25B

封装 | 引脚 | 尺寸

FOPLP 2X2-25B

特性

1、18 通道 RGB LED 驱动器 1.1、全局 256 级直流电流配置 1.2、独立 4096 级 PWM 调光 1.3、独立 256 级电流混色 1.4、抖动功能 2、高精度电流沉 2.1、器件间误差：±5% 2.2、通道间误差：±5% 3、降低电磁干扰 (EMI) 和可听噪声 3.1、压摆率控制功能 4、灵活的 LED 呼吸呼吸模式控制器 5、每通道 LED 开路/短路检测 6、所有 LED 关闭超过 32ms 时自动进入省电模式 7、欠压锁定和过温保护 8、1MHz I2C 接口，可选地址： 8.1、AW21018QNR: 20h, 21h, 24h, 25h 8.2、AW21018PLR: 20h, 21h 9、电源电压：2.7V~5.5V 10、封装 10.1、AW21018QNR: QFN 4mmX4mmX0.85mm-32L 10AW21018PLR: FOPLP 2mmX2mmX0.685mm-25B

说明

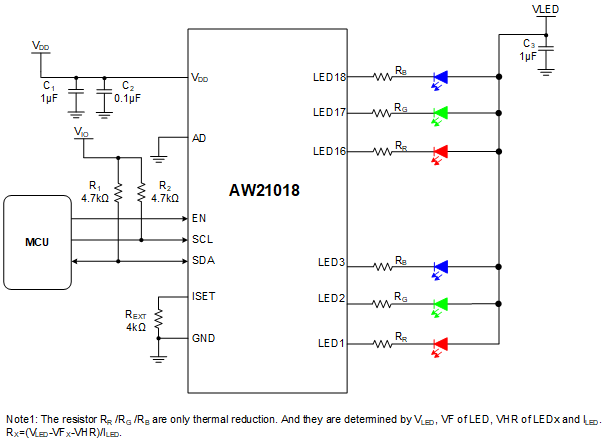

AW21018 is an 18-channel multi-function LED driver. Each channel has individual 8-bit DC current setting for color-mixing ａｎｄ maximum 12-bit PWM resolution for brightness control. The global current of each channel is recommended to be 40mA configured via register ａｎｄ external resistor REXT. Group control mode, autonomous breathing pattern ａｎｄ rapid RGB control mode are provided for flexible, high efficiency lighting effect programming ａｎｄ fast display updating. Programmable spread spectrum technology are utilized to reduce EMI ａｎｄ audible noise caused by MLCC when LEDs turn on ｏｒ off simultaneously. AW21018 can be turned off with minimum current consumption by pulling the EN pin low. AW21018 is available ｉｎ QFN 4mmX4mmX 0.85mm-32L package. It operates from 2.7V to 5.5V over the temperature range of -40°C to +85°C.

技术文档

类型	项目标题	语言	日期
产品设计指南	DG_AW21009_AW21012_AW21018_Software_Design_Guide_CN_V1.5	中文	2026-06-11
产品设计指南	DG_AW21009_AW21012_AW21018_Software_Design_Guide_EN_V1.5	英文	2026-06-11
产品设计指南	AW21018&AW21012&AW21016&AW21009 Hardware Design Guide	中文	2026-06-12
产品设计指南	AW21018&AW21012&AW21016&AW21009 Hardware Design Guide	英文	2026-06-12
产品应用手册	直驱灯驱基础应用说明	中文	2026-06-18
产品手册	DS_AW21018_CN_V1.5	中文	2026-09-14
产品手册	DS_AW21018_EN_V1.5	英文	2026-09-14
