AW20216SQPY

18×12 MATRIX LED DRIVER WITH AUTO BREATH

产品手册 :

在线预览 - AW20216SQPY-英语版 - 产品手册

参考价格：

1-99￥12.85
100-249￥10.53
250-499￥8.48
500-999￥6.68
1000+￥5.14

产品详细信息

Channel	216
Global Current Level	1
Current Levels for Color-Mixing	1
Current Levels for Dimming	256
Charging Indicator	NO
Control Interface	IIC SPI
Power Supply (Max) (V)	5.5
Global Max Current(mA)	40
IO Level (V)	1.8 3.3
Audio Sync.	NO
Power Supply (Min) (V)	2.7
Auto Breath	NO
Temperature	-40℃~105℃
Topology	Matrix
Package (mm)	EQFP 7X7-48L

EQFP 7X7-48L

1、18 current sinks, 12 current switches, up to drive 216 LEDs or 72 RGBs 2、Programmable matrix size 3、Individual 256-level PWM for dimming 4、High-precision current sinks 4.1、Device-to-device error: ±7% 4.2、Channel-to-channel error: ±7% 5、EMI and audible noise reduction 5.1、Spread spectrum function 5.2、Programmable slew rate control 6、Multiple-device clock synchronization by SYNC pin 7、De-Ghost 8、10MHz 3.3V SPI interface 9、1MHz I2C interface, 16 selectable addresses 10、Power supply: 2.7V~5.5V 11、EQFP 7X7-48L package

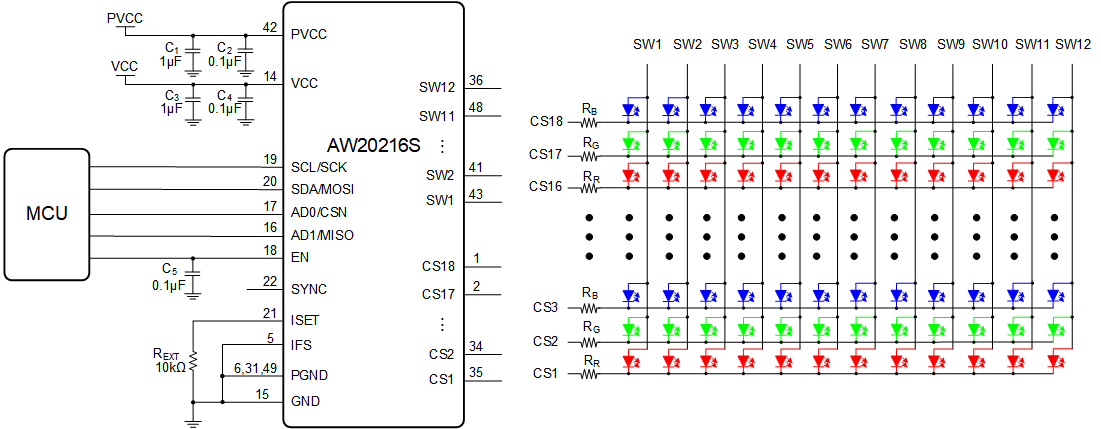

AW20216SQPY is an 18x12 matrix LED driver programmed via an SPI compatible interface. Each channel has 8-bit PWM current setting for brightness control. The maximum global current of each channel is recommended to be 40mA configured via external resistor REXT. Spread spectrum and slew rate control technology are utilized to reduce EMI and audible noise caused by MLCC when LEDs turn on or off simultaneously. AW20216SQPY can be turned off with minimum current consumption by either pulling the EN pin low or using the software reset. AW20216SQPY is available in EQFP 7X7-48L package. It operates from 2.7V to 5.5V over the temperature range of -40°C to 105°C.

技术文档

类型	项目标题	语言	日期
产品设计指南	DG_AW20144SQPY_AW20216SQPY_Software_Design_Guide_CN_V1.0	中文	2025-12-23
产品设计指南	AW20XXXC Hardware Design Guide	中文	2025-12-26
产品手册	DS_AW20216SQPY_EN_V1.1	英文	2026-01-06

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

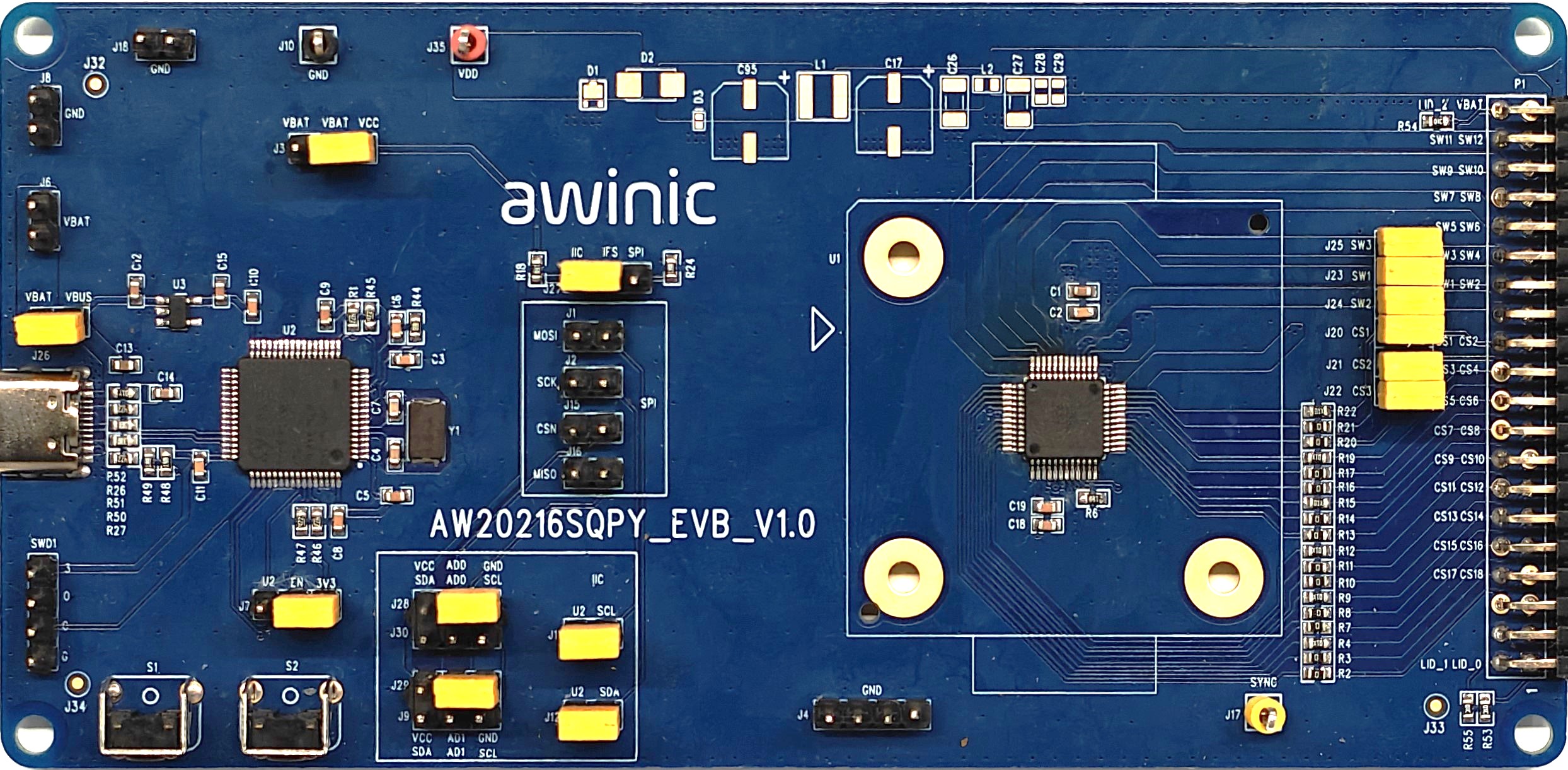

AW20216SQPY_EVB_V1.0 — 使用于艾为矩阵LED驱动的EVB评估板

AW20216SQPY_EVB_V1.0是艾为矩阵LED驱动演示板，配合灯板和GUI，可实现矩阵LED功能演示。

了解详情

软件开发

驱动程序或库

AW20216_Driver_MTK_I2C_SPI_v0.2.0 —

了解详情

应用软件和框架

AW20216SQPY_GUI — AW20216SQPY产品的调试工具

AW20216SQPY_GUI是高度集成的工具，用于产品的配置和调试过程。直观的界面和人性化的操作，可以帮助客户缩短开发周期，快速的完成系统集成

了解详情

硬件开发

评估板

AW20216SQPY_EVB_V1.0 — 使用于艾为矩阵LED驱动的EVB评估板

AW20216SQPY_EVB_V1.0是艾为矩阵LED驱动演示板，配合灯板和GUI，可实现矩阵LED功能演示。
