AW13512TQNR

0.1-3.8 GHz SP12T TRX Switch with MIPI

产品手册：

在线预览 - AW13512TQNR - 产品手册

参考价格

1-99￥3.46
100-249￥2.84
250-499￥2.28
500-999￥1.80
1000+￥1.38

产品详细信息

参数

Frequency (GHz)	0.1~3.8
Switch Feature	SP12T ASM
Control Interface	MIPI
VDD (Min) (V)	NA
VDD (Max) (V)	NA
VIO (Min) (V)	1.6
VIO (Max) (V)	2
P0.1dB (dBm)	37
IL (Min) (dB)	0.54
IL (Max) (dB)	0.78
ISO (Max) (dB)	30
ISO (Min) (dB)	20
Temperature	-40℃~90℃

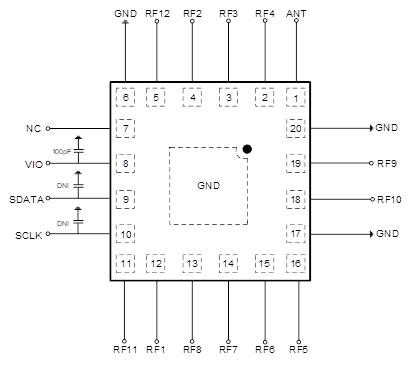

Package (mm)	QFN 2.5X2.5-20L

封装 | 引脚 | 尺寸

QFN 2.5X2.5-20L

特性

1.Broadband frequency range: 0.1 to 3.8 GHz
2.Low insertion loss: 0.66dB typical @ 2.7 GHz
3.High isolation: 24dB typical @ 2.7 GHz
4.P0.1dB @ 37dBm
5.MIPI RFFE V2.1 interface
6.QFN 2.5mm x 2.5mm x 0.45mm - 20L package
7.No DC blocking capacitors required (unless
8.external DC is applied to the RF ports)

说明

The AW13512TQNR is a SP12T switch with low insertion loss and high isolation. It can be used to support band switching and mode switching in antenna transmit and receive systems for 2G/3G/4G, data cards and tablets. The AW13512TQNR is perfectly compatible with MIPI RFFE V2.1 control interface. It is provided in a compact QFN 2.5mm x 2.5mm x 0.45mm-20L package.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW13512TQNR Hardware Design Guide	英文	2023-12-15
产品手册	DS_AW13512TQNR_EN_V1.5	英文	2023-12-20
Checklist	CL_客户_项目_AW13512TQNR_Customer_CN_V1.0	中文	2026-02-02
技术帖	【技术帖】一种射频开关双开支持载波聚合（CA）的应用详解	中文	2024-09-06

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

AW13512T_DEMO_V1.0 — 该款EVB用于评估MIPI接口控制的SP12T开关S参数、谐波、P0.1dB等性能。

适用于MIPI接口控制的SP12T开关性能评估板

了解详情

软件开发

驱动程序或库

AW13512T_Driver — AW13512T Android驱动

AW13512T 包含Sample Code、移植说明、调试指南等

了解详情

硬件开发

评估板

AW13512T_DEMO_V1.0 — 该款EVB用于评估MIPI接口控制的SP12T开关S参数、谐波、P0.1dB等性能。

适用于MIPI接口控制的SP12T开关性能评估板

了解详情

软件开发

驱动程序或库

AW13512T_Driver — AW13512T Android驱动

AW13512T 包含Sample Code、移植说明、调试指南等

了解详情
