AW13508QNR

0.1-3.8GHz SP8T Diversity Switch with MIPI

产品手册：

在线预览 - AW13508QNR - 产品手册

参考价格

1-99￥1.92
100-249￥1.58
250-499￥1.27
500-999￥1.00
1000+￥0.77

产品详细信息

参数

Frequency (GHz)	0.1~3.8
Switch Feature	SP8T ASM
Control Interface	MIPI
VDD (Min) (V)	2.4
VDD (Max) (V)	3
VIO (Min) (V)	1.65
VIO (Max) (V)	1.95
P0.1dB (dBm)	28
IL (Min) (dB)	0.53
IL (Max) (dB)	0.88
ISO (Max) (dB)	35
ISO (Min) (dB)	21
Temperature	-40℃~85℃
Package (mm)	QFN 2X2-14L

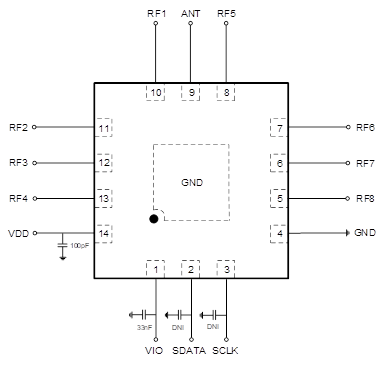

封装 | 引脚 | 尺寸

QFN 2X2-14L

特性

1. Broadband frequency range: 0.1 to 3.8 GHz
2. Low insertion loss: 0.76dB typical @ 2.7 GHz
3. High isolation: 24dB typical @ 2.7 GHz
4. P0.1dB @ 28dBm
5. MIPI RFFE V2.1 interface
6. Small QFN 2.0mm x 2.0mm x 0.55mm - 14L package
7. No DC blocking capacitors required (unless
8. external DC is applied to the RF ports)

说明

The AW13508 is a SP8T switch with low insertion loss and high isolation. It can be used to support band switching and mode switching in antenna diversity systems for 2G/3G/4G, data cards and tablets. The AW13508 is perfectly compatible with MIPI RFFE V2.1 control interface. It is provided in a compact 2.0mm x 2.0mm, 14-pin QFN package.

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AW13508QNR_EN_V1.4		英文		2023-06-06

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

软件开发

驱动程序或库

AW13508_Driver — AW13508 Android驱动

AW13508 包含Sample Code、移植说明、调试指南等
