A：测试方法如下：
1、 整机拆机飞线，在PA的VDD滤波电容和GND上飞线，VON、VOP断开后端磁珠，在靠近PA的磁珠位上飞线；

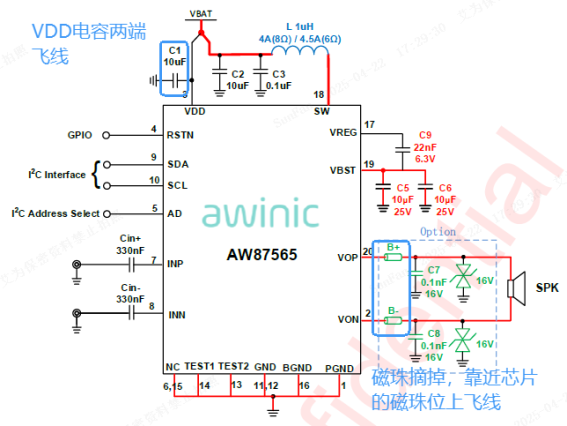

以下图为例，可以在如图示蓝色框图里的位置飞线：
2、 整机装白卡，连接CMU200或CMW500，手机设置2G only；
3、 整机拨打电话，保持静音模式，用AP双通道分别录取VDD电源端和VON、VOP输出端的电信号，使用FFT分析，读取217Hz的幅度；

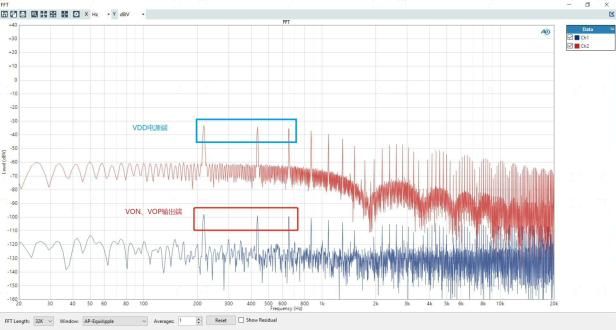

4、 将单位改为dbV，读取VDD电源端和VON、VOP输出端的217Hz的幅度，输出-输入，即为PA的PSRR值；如下图示例， PA的PSRR值约为-65db：
