A：飞线I2S BCK、WCK、DATAO、DATAI这4根信号线和GND线，分别将4根线接到示波器的4个通道上，4个通道的GND共地，播放音乐时，示波器抓取数据。在WCK高电平或低电平持续期间，DATA信号上有高低电平的数据变化，说明有数据传输。当I2S为标准I2S时，WCK=0（低电平）持续期间， DATA信号上有数据变化，则DATA数据为左声道；当WCK=1（高电平）持续期间，DATA信号上有数据变化，则DATA数据为右声道。

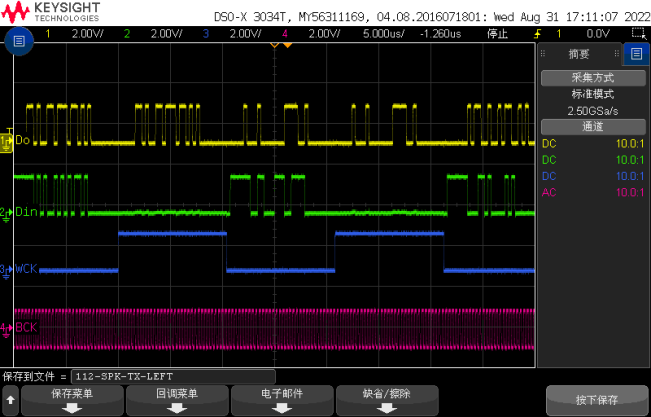

播放音乐时，如下图，Datain 输入只有左声道数据，Dataout回传左右声道均有数据。
