[FAQ0201153]AW32905内部PASS管泵压电路是如何实现的？

端口&Charger 2023-10-18 阅读量: 39 点赞量: 2

A：

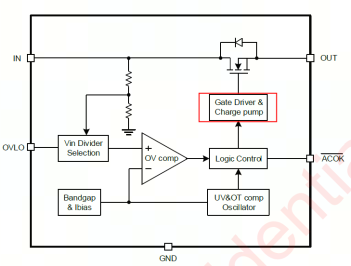

AW32905内部的泵压电路实现：

芯片内部采用电荷泵结构，栅极电压会泵压到（VOUT+5V），以保证PASS管导通。因为只需很小电流就可以驱动PASS管栅极，因此电荷泵开关电容使用的是IC内部集成的pF级小电容，不需外置电容。如果是音频功放那样功率大的泵压电路，就需要外置电容方式。
