A： Torch 模式有三种方式可以设置：
1．固定值

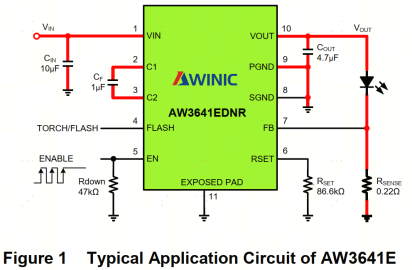

当EN引脚设置为逻辑高，FLASH引脚设置为逻辑低，AW3641E将进入Torch 模式。这个时候反馈电压VFB
为47mV，外部元件无法调节。假设RSENSE电阻为0.22Ω，此时Torch电流为：
ITORCH = 47mV/0.22Ω = 214mA
2．FLASH pin 设置
通过简单地向FLASH引脚提供PWM信号来调节Torch时LED亮度。此时AW3641E在Flash模式和Torch模式之间切换。建议调光频率在20kHz ~ 50kHz之间。输出电流与PWM信号占空比D的关系为:
ITORCH_FLASH_PWM=IFLASH*D+ ITORCH*(1-D)
3．EN pin设置
Torch模式使用外部电阻配置最大电流，然后通过EN发送脉冲信号来减小电流，脉宽不小于500us，频率至
少60Hz以上，避免闪烁。这个时候的平均电流为：
ITORCH_EN_PWM= ITORCH *D
此方式和第2种方式类似，只不过第2种方式是固定值基础上增大电流，这种方式是固定值基础上减小电流；
