A：排查步骤如下：
1、硬件排查：
（1）直驱型：VIN（如下图的VLED）供电电压必须要大于VF+VHR。其中VF为LED目标电流下的导通压降，VHR是内部电流源达到目标电流所需的压降，一般为按0.3V计算，即VIN > (VF + 0.3V)。

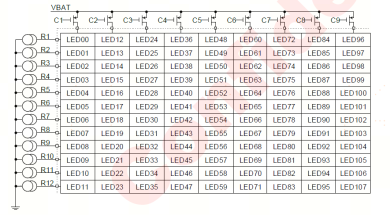

（2）矩阵式：与直驱灯同理，因为VIN（下图中的VBAT）和SW之间有PMOS，会有导通压降VPMOS，所以VIN > (VPMOS + VF +0.3V)。
2、检查全局电流的设置：
（1）若有ISET引脚，其对GND电阻大小可以控制Imax
（2）Imax或GCC寄存器设置
3、检查亮度的设置：PWM或DIM或BR寄存器的设置
4、检查颜色的设置：COL或SL或FADE寄存器的设置
5、将颜色和亮度设置为最大值，使灯珠呈现白色且最亮；在此基础上多修改几档Imax或GCC，看亮度是否随修改变化
（备注：寄存器设置以读出的值为准）
