FAQ0700619：AW96105A和AW96103A DEMO板飞线调试应该注意哪些点？

Sensor&呼吸灯 2023-02-09 阅读量: 21 点赞量: 1

如图所示

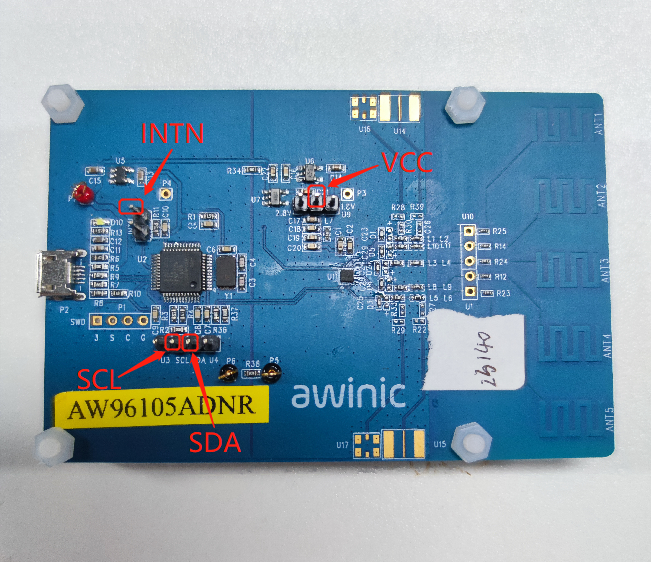

图一 AW96105A DEMO

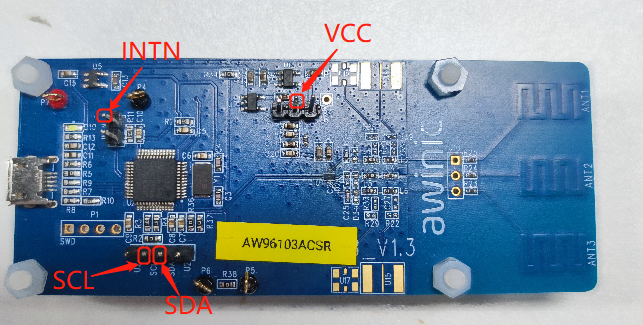

图二 AW96103A DEMO

操作步骤：

1. 从主控I2C飞线到DEMO的SDA和SCL排针上，注意平台需要配置上拉电阻，建议4.7~10Kohm

2. 从主控INTN飞线到DEMO板的INTN排针上，注意平台需要配置上拉电阻，建议4.7~10Kohm

3. 从主控飞线到芯片电源VCC排针上，电压范围1.7~3.6V

4. 主控和DEMO板共GND

注意：DEMO板默认参数已集成在驱动中，可调用
