FAQ0200528: 为什么AW9962E&9967&9968的FB引脚会出现损坏，该如何避免？

光 2022-06-13 阅读量: 81 点赞量: 0

1. 损坏原因：

当AW9967带电运行过程中，用户手动插拔屏幕的FPC连接器时，VOUT与FB短路，连接器在没有完全对齐时，可能会将VOUT的高压给到FB，从而烧坏FB引脚。

2. 有效避免的方式：

1) 推荐VOUT与FB 在FPC设计时，间隔1 pin以上；

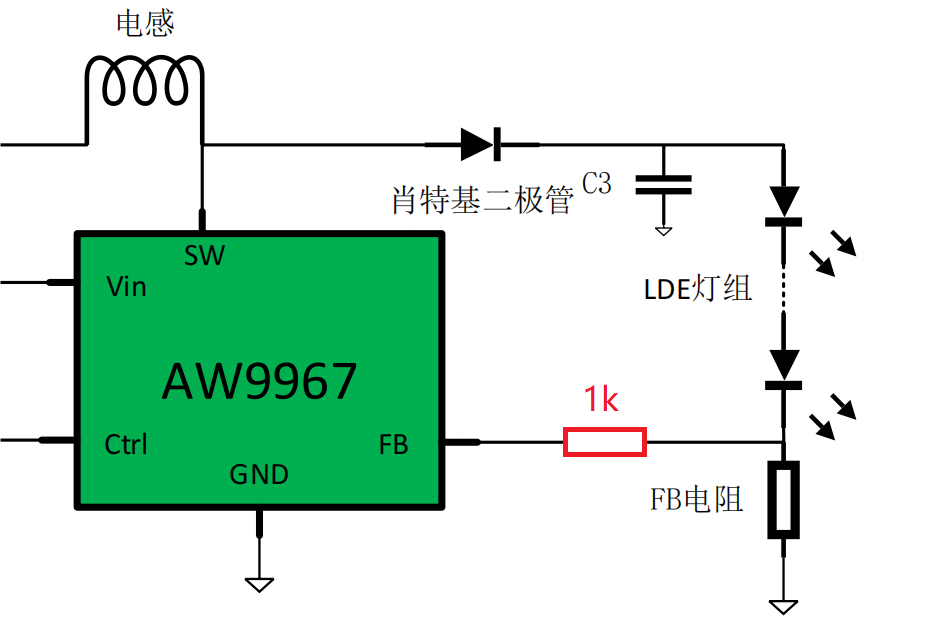

2）如图，可在FB引脚与FB电阻之间串入1KΩ电阻，即可有效避免FB引脚烧坏，且不会影响到芯片正常工作。
