你想知道的艾为电子2018技术研讨会精华集锦,我们帮你梳理好啦!

2018-04-02



十年艾为芯·针尖起舞梦

艾为电子2018

技术研讨会



今年三月,“十年艾为芯·针尖起舞梦” 艾为电子2018技术研讨会在深圳召开。来自手机、智能穿戴、智能音箱、车载电子、智能家电、IoT等领域的知名企业数百名工程师和相关技术人员出席,就专业技术应用与问题进行分析,与业内同行共同探索IC行业未来发展新趋势。




1.射频连接世界

2.OVP创新与应用

3.艾为灯语

4.触觉反馈·大有可为

5.Smart K到神仙算法

6.质量是艾为的金线



1

小器件大作用 · 射频连接世界




会上,艾为射频产品线中的FM LNA、GPS LNA 和RF Switch三大系列依次亮相。




如今,网络信号已经很大范围地取代了FM信号的地位。人们在收听广播时也会选择在线收听而不是使用收音机。但是,在地震、台风等自然灾害发生时,FM就能够显现出其独有的功能和地位。




FM LNA系列分别有单端AW5007、可调电容阵列AW5017和差分输出系列AW5026,三个产品可以分别满足不同的客户需求。智能机尺寸较小,AW5017更为合适。如果FM射频走线较长,在智能机内部我们推荐使用AW5026,差分输出可以提高抗干扰能力。




相比较没有FM LNA,AW5017可以提高抗干扰能力30dB,AW5026相比较AW5017可以再提高20dB抗干扰能力。相比较没有FM LNA,AW5017可以提高系统接收灵敏度4dB,AW5026在AW5017基础上再提高3dB的接收灵敏度。


艾为GPS LNA系列通过研发和封装不停努力,不断减小封装尺寸,满足智能机越来越紧凑的内部空间需求。AW5015和AW5005管脚完全兼容,内部同时集成了前置滤波器,同时集成了输入级匹配电感。AW5105采用先进的叠层封装技术,内部滤波器采用IPD技术,LNA芯片复用AW5005的芯片,该芯片累计出货10亿片,经过了不同客户大规模量产考验。




RF Switch系列针对不同客户的需求,艾为发布了射频开关支持2T到12T,接口有GPIO和MIPI。艾为射频开关系列与全球顶级的芯片厂GLOBALFOUNDRIES合作,全球率先使用12英寸0.18um RF CMOS SOI技术,12英寸的晶元产能是8英寸的2.25倍,可以确保产能,满足客户需求。而拥有全球SOI品质最好的产线,也能从根源上保证艾为 RF Switch最好的品质,ESD和差损、响应时间等指标都将拥有更出色的表现。基于对应用场景的理解,艾为的射频开关系列在ESD指标上,领先其他厂商,在越来越复杂的应用环境下满足高可靠性的要求。



2

OVP的应用与创新




在OVP产品线的介绍中,主讲人主要介绍了充电接口浪涌电压产生的原因和危害,和接口保护方案的历史演进,并着重介绍了OVP的工作过程和对后级PMIC/Charger的保护效果。与市面主流OVP指标对比,其中AW339XX过压响应速度最快,只有50ns,AW338XX输入直流耐压最高,达到了35V。




研讨会上推出了Flip Chip封装的9球OVP系列产品和12球OVP系列产品。Flip Chip封装的OVP是艾为创新首先推出,相比CSP封装更可靠。


AW339XX不防浪涌,集成的直通功率MOS管导通阻抗仅30mohm,具有5A的连续电流能力,过压响应时间仅50ns,输入直流耐压达到32V。


AW329XX集成120V浪涌保护功能,集成的直通功率MOS管导通阻抗仅27mohm,具有5A的连续电流能力,过压响应时间仅50ns。


值得一提的是,艾为OVP系列产品在各家OVP产品中名列前茅,更从技术角度证明了艾为产品的实力。



3

艾为灯语

懂音乐的呼吸灯&会说话的闪光灯





你知道吗?呼吸灯也会“说话”哦!


提到“音随我动”,行业内的专业人士一定不会陌生,通过音乐与灯效的互动,可以让用户的娱乐体验得到视觉与听觉效果上的增强。




然而,普通的“音随我动”功能只能做到灯效与“电信号”之间的互动,艾为灯语则让这种互动式的灯效得到了进一步的增强——完美呈现灯效与“声信号”的同步,从而真正实现用户听觉与视觉的同步!



艾为灯语“音随我动”视频


为了呈现更丰富的色彩层次,提供更具冲击力的视觉效果,艾为灯语创新性地引入“Munsell 颜色体系”。




Munsell 颜色体系已成为国际上作为分类和标定物体表面色最广泛采用的方法,也是许多其他色彩分类法(比如CIELAB)的基础。


Munsell系统模型为一个三维类似球体的空间模型,在赤道上是一条色带。球体轴的明度为中性灰,北极为白色,南极为黑色。从球体轴向水平方向延伸出来是不同级别明度的变化,从中性灰到完全饱和。用这三个因素来判定颜色,可以全方位定义千百种色彩。

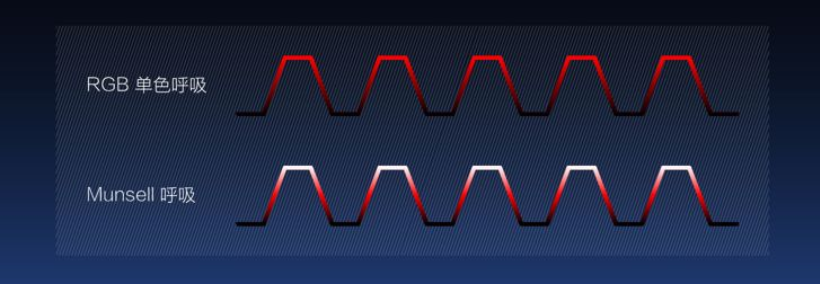

与传统的RGB单色呼吸不同,Munsell 自主呼吸能够实现多色彩、多脉冲并且自动切换的多模呼吸。


艾为音乐同步SOC单芯片方案AW22127,通过软硬件协同运行音乐和灯效同步算法,实现真正的听觉和视觉同步效果。基于MCU+FLASH的架构,可根据客户的应用和ID设计,提供客制化、个性化的音乐同步方案,并且整个方案由芯片自主实现,AP完全零负担,效果惊艳但应用简便。



艾为推出全系列带呼吸指示功能的灯语闪光灯驱动,让您的闪光灯瞬间变为“闪光+呼吸”二合一的全能设计。




TA不仅是一颗专业的高性能闪光灯驱动,同时还是一颗全自主的呼吸灯驱动,最小呼吸电流可小于0.01mA,让来电提示不再刺眼。灯语系列闪关灯覆盖单色温、双色温、三通道及四通道单芯片方案,架构涵盖Boost和Inductorless两种架构,且两种架构产品相互兼容,总有一款适合您!



4

触觉反馈 · 大有可为






人体对振动最敏感的部位是哪里?答案是指尖!


针对智能机全面屏趋势下,虚拟按键、振感游戏及无孔按键等应用对线性马达的触觉反馈需求,艾为电子推出了国内首款单芯片线性马达高压驱动芯片AW8690。


AW8690支持最大驱动电压10.5V,1.2ms的快速响应时间以及包括实时、存储和硬件管脚触发三种播放模式满足不同的应用场景。




实时播放模式支持可配置FIFO大小,灵活的FIFO控制机制,很好地满足随音乐振动、振感游戏等应用的触觉反馈效果。




手机中不同应用的虚拟按键对短振的参数会有不同的要求,16kB的SRAM,可以存储多个短振效果波形,满足不同应用场景下的虚拟按键等反馈效果。


硬件管脚触发模式可以将手机的触控按键等按键直接连接到芯片的专用硬件管脚,直接触发,减轻AP的处理负担,可以实现媲美实体机械按键的反馈效果。




艾为为广大客户提供了完备的软件和硬件环境支持灵活的驱动波形编辑和生成功能,客户可以试用艾为电子的高压马达驱动芯片及评估开发平台,创造丰富多彩的振动效果,推动线性马达在手机平台的应用。



5

从Smart K到“神仙算法”





艾为始终秉持“客户的需求是艾为存在的唯一理由”这一理念,通过十年在音频领域的耕耘,不断设计出符合客户需求的产品。这一次,除了功放以外,艾为推出了SK Tune “神仙算法”。




音乐的信号是动态变化的,当信号从小突然变大时,普通的AGC来不及启动,信号会有削波,当这种削波周期性出现就会产生杂音。为了改善这种杂音,需要AGC响应要快,但太快会损失音乐的响度,而艾为的TLTR-AGC技术很好的解决了这一问题。从图上可以看到,当检测到信号削波时,AGC1会快速启动,抑制杂音,同时AGC2能有效增加音乐的动态,使音乐的音头冲击力更强,AGC3能很好的保证信号在喇叭的额定功率一下,提升响度的同时保护喇叭。

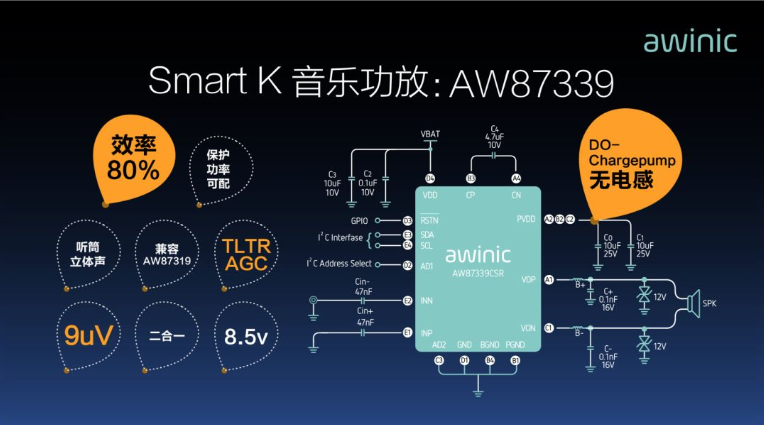

TLTR-AGC技术在我们的实际产品中有很好的应用,如艾为Smart K 音乐功放---AW87339,TA带有Do-chargepump升压技术,相对传统电感升压能有效节省电感,不仅减小了布板面积,同时降低了系统成本。另外TA的效率高达80%,噪声做到同类产品最低的9uV,为了考虑客户的升级,做到了AW87319兼容设计,同时还有听筒立体声、二合一等功能。




由于反馈是滞后的,TLTR AGC技术无法消除第一个削波。我们的Feed Forward Multi-Level AGC采用预判的方式,提前在零点修改增益,确保不会出现截顶杂音。从图上可以看出使用Feed Forward Multi-Level AGC的技术能完全消除电信噪音,完成削波杂音的最后一步。

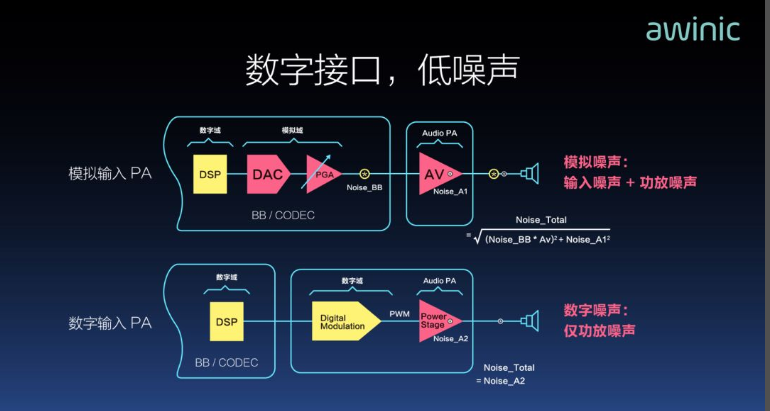

数字接口功放有低噪声的特点,因为数字信号是固定的,不会产生噪声。模拟器件由于电子的热运动会产生一定的噪声。模拟功放系统在BB或DAC会产生噪声,噪声会经过功放放大,与功放自身的噪声叠加,所有模拟功放噪声包含输入噪声和功放噪声两部分,而数字功放只有功放的噪声,所以在系统上数字功放噪声更低。


数字功放另一个优势是可以抗输入干扰能力强,而模拟功放输入是需要包地隔离的,在某些只有4层板的设计中会比较难,而数字功放很适合这种特殊应用。

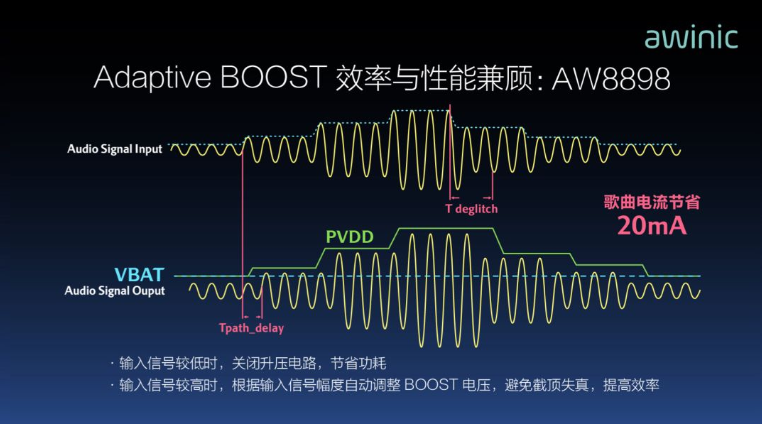

Adaptive boost也是数字功放的一大优势,TA会根据信号的大小,提前升压到合适的电压,最大化功放的效率。如图,上面是输入信号,下方是输出与升压电压,当输入信号变大时,PVDD不是直接升到最高电压,而是升到比最大输出电压高300mV左右,这样可以保证在不同信号下都能获得最高的效率。在大家玩游戏或听中等音量歌曲的时候,能有效地延长使用时间。我们测试过一些歌曲电流,采用adaptive boost技术可以节省20mA左右的电流。




这一技术在我们量产的AW8898有很好的应用,同时AW8898的效率做到了业内最高的85%,底噪做到同类产品中最带的11.5uV,可以配合我们SKTune算法,调出美好的效果。像听筒立体声、二合一、TDM接口等都能很好地支持。




在艾为量产的高压数字功放和同类国际大厂主流功放对比中,可以发现艾为产品的电压做到10.25V,效率做到了同类最高的85%,底噪也是同类产品最低的11.5uV,且艾为的封装尺寸最小,创新的QFN封装,能够提供更好的可靠性,有效节省布板面积。




SK Tune “神仙算法”解决方案使用了艾为优良的Smart K音频IC,结合音效算法、振幅保护算法和硬软件结合的温度保护技术,为客户提供从需求评估、建模分析、效果调试、到可靠性测试全流程的硬件、软件及支持的完整解决方案。


awinic SK Tune “神仙算法”不论是对音乐还是铃音都是有效的,同时有多个音效模块,如AGC、混音、低音增强、大音量、EQ和MBDRC。EQ能对一些细节做一些润色,MBDRC可有效提高主观响度,低音增强可以使人主观低音感更强,音乐更耐听。我们的音效模块可独立配置,方便客户灵活选用,喇叭保护会从振幅和温度两方面控制,我们会将喇叭模型加入到我们算法中,算法运行在DSP中实现振幅保护。而温度可以通过TLTR AGC技术和温度算法软件的配合控制喇叭功率,从而达到温度控制。




我们不仅仅提供芯片,我们更提供“神仙算法”全流程的服务,项目前期我们会和客户一起做相关评估工作,如喇叭选型、音腔结构评估、音频PA选型等。评估确认后会做喇叭建模分析和效果调试,调试出满足客户需求的效果。为了保证项目可靠,我们还有awinic独有的可靠性评估,会做168小时的老化测试,96小时的振幅测试。


这套测试不仅得到了很多客户的认可,也获得很多喇叭厂的认同,我们已帮助多家喇叭厂搭建此评估系统。




6

质量——艾为的“金线”


艾为产品均是选择国际一流的晶圆代工以及封测代工厂进行加工,从而可以保证更优异的质量、准确的交期、迅速的服务、先进的技术,保证量产品质稳定性。





针对封测关键制程能力的控制,艾为采用比业界更严格的标准。艾为拥有精细化的质量追溯系统,可以追溯到最小包装,控制最小影响范围。



艾为拥有完善的备货机制,可以按照客户需求进行准时的交付,保障客户生产的连续性。





高品质的产品是半导体IC行业竞争力的重要体现。全力以赴、用最高标准要求自己,不仅是为“艾为芯”在海内外市场打响品牌的重要一环,更是对客户的庄严承诺。解决客户面临的所有问题,满足客户的一切需求,为客户提供最及时、最专业的服务和高品质、优价格的产品是每一个艾为人的目标!




近年来,艾为多次因规范的PCN流程管理、严苛的产品可靠性考核、对质量成本的高投入等在产品质量方面的不懈努力,获得海内外一线客户群体的广泛认同和赞扬,树立了优良的质量口碑!
