【应用方案】旗舰影像升级新答案，艾为长焦增距镜方案让山顶也是VIP！

2026-03-18

近年来，旗舰手机为追求高画质不断堆砌大底传感器和多摄模组，导致机身厚度激增（如小米15 Ultra因长焦模组妥协厚度），同时，其由算法主导的计算摄影虽提升了便捷性，但过度修饰引发用户对“真实光学质感”的怀念。用户对“轻薄手感”与“专业影像”的双重需求催生了新解决方案——通过磁吸长焦增距镜实现硬件扩展，避免机身过度臃肿。长焦增距镜提供纯物理光学增强，满足专业用户对光影真实性的追求。


下图是艾为电子推出的长焦增距镜解决方案：

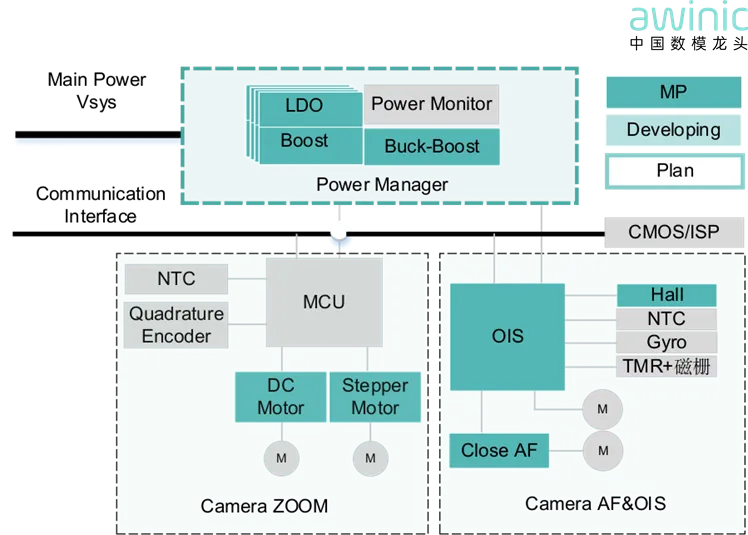

图1 长焦增距镜应用框图


外置镜头一般镜头重，防抖/对焦行程远，需要用到马达驱动芯片，艾为自2020年推出VCM马达驱动IC以来，OIS/AF控制方案便备受赞誉，成为众多海内外主流厂商VCM马达控制的优选方案。


艾为电子推出高精度、三通道驱动AW86068CSR来满足长焦增距镜防抖/对焦控制应用：


图2 AW86068CSR典型应用原理图


在长焦增距镜解决方案中，往往存在大行程的AF轴，可以适配我司长行程，高压版本的闭环控制芯片AW86026HCSR：

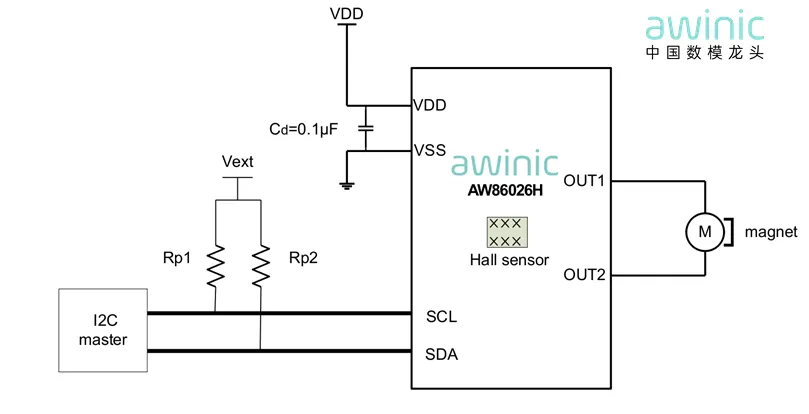

图3 AW86026HCSR典型应用原理图


在 Camera ZOOM 应用中，AWD86307DNR 直流马达芯片用于驱动变焦直流电机，通过 PWM 与电流控制实现平滑启停、快速响应和低噪声变焦；


AW86426FBR 步进马达芯片用于驱动变焦或对焦步进电机，支持细分控制与精准定位，保证镜头位置稳定、重复精度高。


AW86307DNR特性：


图4 AW86307DNR典型应用原理图


AW86426FBR特性：

自适应衰减模式

混合衰减

慢衰减

快衰减

10μS off-time

20μS off-time

30μS off-time


图5 AW86426FBR典型应用原理图


同时，为了匹配我司的动态调压方案，可以采用我司专门为VCM动态调压推出的AWP37702CSR:

VIN ≥ 2.2V, VOUT = 3.5V 时，IOUT最高可达 0.8A

VIN ≥ 2.5V, VOUT = 3.5V 时，IOUT最高可达 1A

VIN ≥ 3.3V, VOUT = 3.5V 时，IOUT最高可达 1.5A

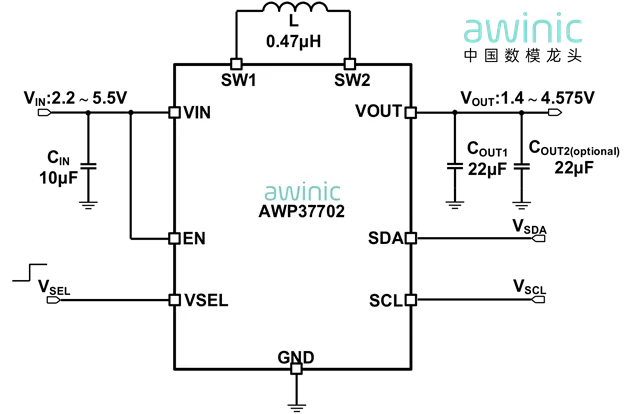

图6 AWP37702CSR封装信息


另外，在供电与电池管理模块采用Awinic产品多层防护设计：AW37030D110EDNR LDO 芯片提供 300mA 高性能稳压输出，为核心器件供电；AW33901FCR 过压保护芯片以 30mΩ 低内阻和 50ns 快速关断特性，保护下游电路。



如下是部分芯片选型表，更多芯片请上艾为电子官网查询。

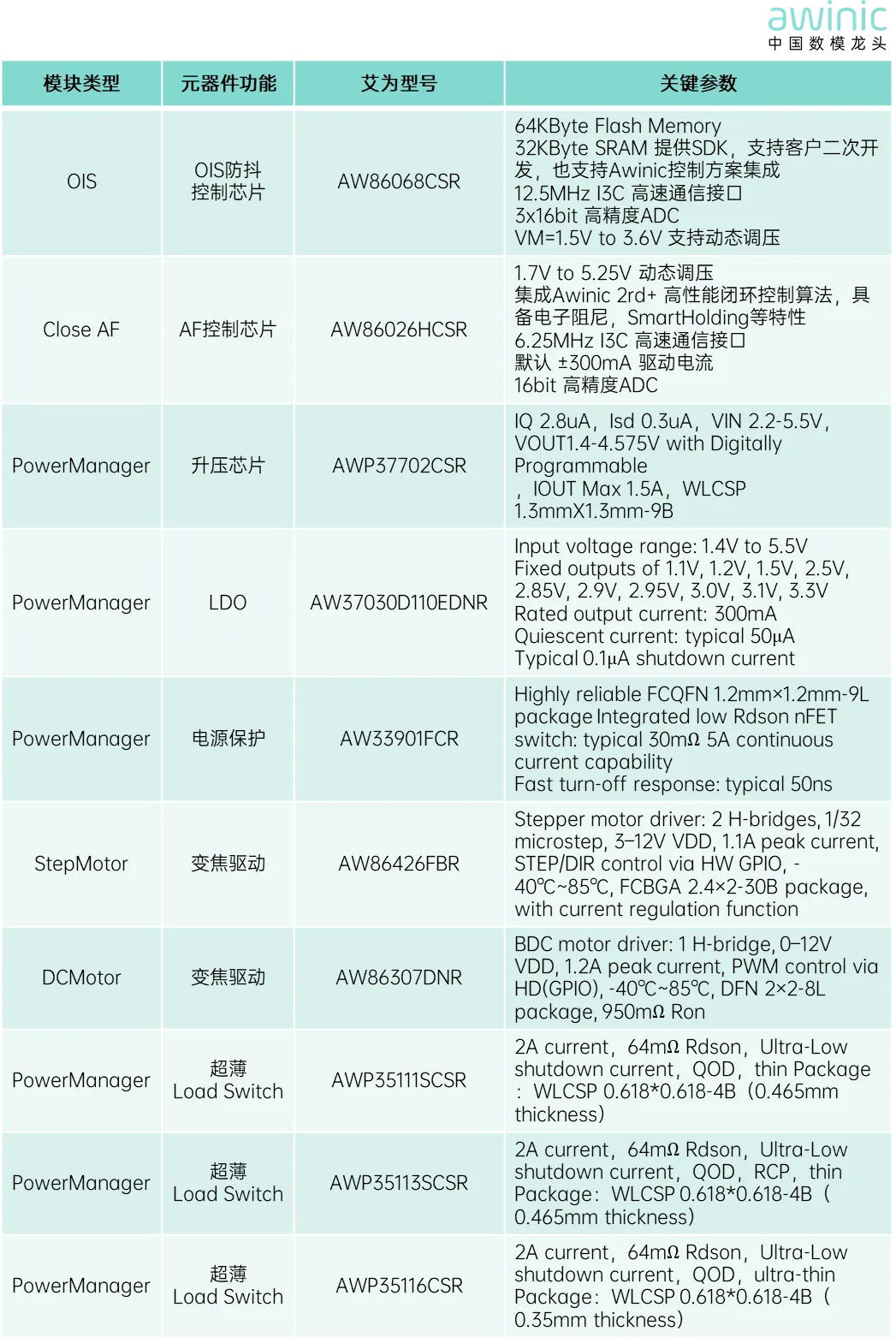

表1 物料选型表
