安克创新上半年发布的Prime 14合1雷电5桌面拓展坞，以14个接口与雷电5技术为核心，打造"桌面设备中央枢纽"。

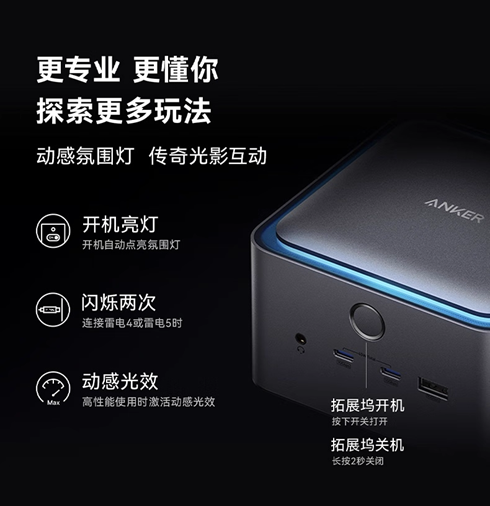

图1 安克创新Prime 14合1雷电5桌面拓展坞
在拓展坞机身设计上，产品集智能交互与稳定运行于一身：
顶部氛围灯实时反馈运行状态，内置散热风扇确保高负载不降速；
接口布局上，前方常用口支持45W双C快充、音频及USB-A，即插即用超顺手；后方集结雷电5、2.5G网口、HDMI、DP等，线材隐藏不杂乱；
侧边还贴心配备SD/TF卡槽，摄影创作随时续上。

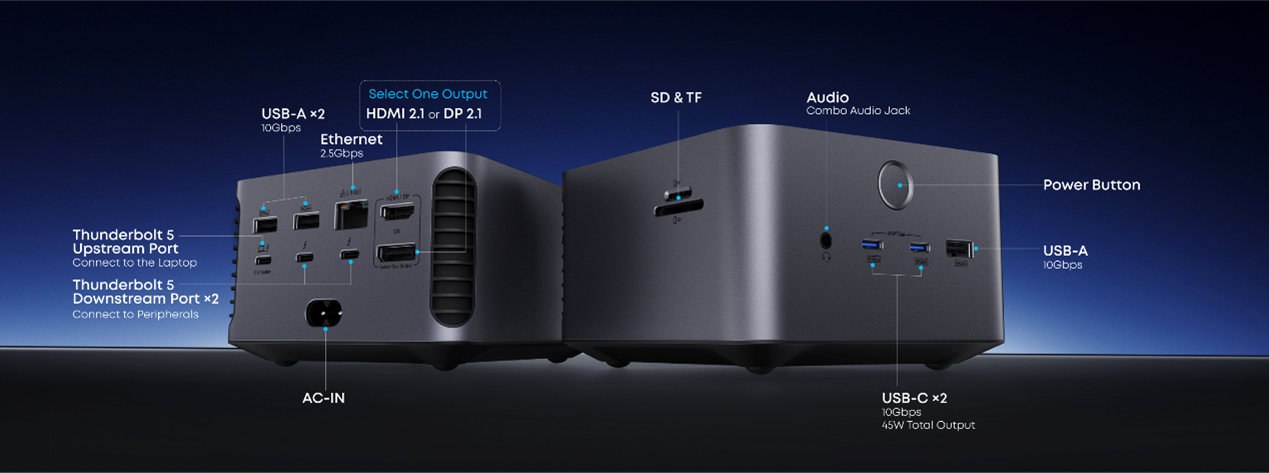

图2 安克创新Prime 14合1雷电5桌面拓展坞
数模龙头艾为电子为安克拓展坞全面护航，艾为OVP芯片在USB接口设计中提供关键支持，为14合1接口的稳定运行筑牢安全防线，让高速数据传输与多设备拓展始终处于可靠防护中。同时，艾为灯语®系列芯片打造动态光效交互系统，将科技美学融入功能场景，既强化高速传输性能，又以可视化光效交互提升桌面设备的科技感与使用体验。
安克Prime 14合1雷电5桌面拓展坞搭配艾为高性能36通道呼吸灯驱动，实现拓展坞不同工作模式下的动感灯效，科技感满满。
图3 艾为高性能36通道呼吸灯驱动典型应用图
【典型规格】
拓展坞接口众多，时常会有拔插外围设备的场景。频繁的拔插，静电、浪涌等风险也随之而来。安克Prime 14合1雷电5桌面拓展坞搭配艾为高性能多通道Type-C Protection系列保护芯片，实现CC、SBU、D+/D-的高压、浪涌、静电的全方位保护，为拓展坞的各种使用场景保驾护航。
图4 艾为USB Protection保护芯片典型应用图
【典型规格】
艾为在拓展坞领域的应用，除了呼吸灯驱动和USB Protection保护方案外，还有很多成熟丰富的物料应用，具体如下：
图5 艾为CC logic/PD phy典型应用图
【典型规格】
支持USB PD 3.1协议
可以通过I²C将芯片配置为SRC、SNK或者DRP
集成了可配置OCP或OTP的VCONN 开关，用于给E-Mark供电
CC引脚最高耐压值：28V
支持死电池模式，未通电时作为SNK
支持VBUS检测与放电控制功能，可以避免VBUS电腐蚀老化损耗
支持Wake低功耗检测模式
USB 3.1 switch
图6 艾为USB 3.1 switch典型应用图
【典型规格】
兼容USB3.1, PCIe-Gen3, MIPI DSI/CSI
- 3db带宽：10GHz
宽共模电压0 ~ 2.2V
插入损耗：-1.6dB @4GHz
整机回波损耗：-20dB @4GHz
关闭隔离：-22dB @4GHz
图7 艾为OCP过流保护应用示意图
【典型规格】
0.1~4A的过流检测保护功能
电流检测精度高达7%
在VOUT端口高达28Vdc耐压
导通内阻35mΩ
软启动功能
输出端过压保护点5.8V
过流状态上报脚
在拓展坞产品领域，艾为除了上述产品外，还提供如下框图中所示的多类产品：
图8 艾为拓展坞应用方案框图
中国数模龙头艾为电子的多款芯片产品已深度融入安克Prime14合1雷电5拓展坞的核心架构。凭借卓越的防护性能与灵动的交互设计，为用户打造更可靠、更智能、更沉浸的桌面体验。
未来，艾为将持续加码技术创新，以全链路芯片解决方案，携手推动拓展坞设备的体验升级，赋能多元化办公场景的无限可能。
