【awinic inside】艾为芯助力小牛新一代智能化旗舰电动自行车NXT系列再次封神
2024-09-27
2024年，两轮出行高端品牌小牛电动在其新品发布会上正式发布了NXT系列，主打高性能、智能化旗舰电动自行车，取得了强烈市场反响，据小牛电动官方统计，发布首月累计销售额破亿，销量超1.3万台。
图1 小牛电动NXT系列
主打高性能、智能化配置
智能化出行体验已深入人心，作为高端出行方案引领者，小牛电动最新发布的NXT系列也将智能两轮带到了新高度。不仅配备毫米波雷达、自动定速巡航、OTA自动在线升级等功能，更是着眼于人机交互，支持TFT智慧彩屏、手机导航一键投屏，满足日常骑行智能化导航需求。
TFT智慧彩屏——背光LED驱动
基于深耕屏幕显示驱动方案多年的积淀，艾为电子背光LED驱动芯片支持日间/夜间模式亮度调节，实现小牛电动NXT系列日间高亮和夜间柔光的应用需求，助力实现更好的人机交互体验，随时随地都能在骑行过程中拥有舒适的视觉体验。

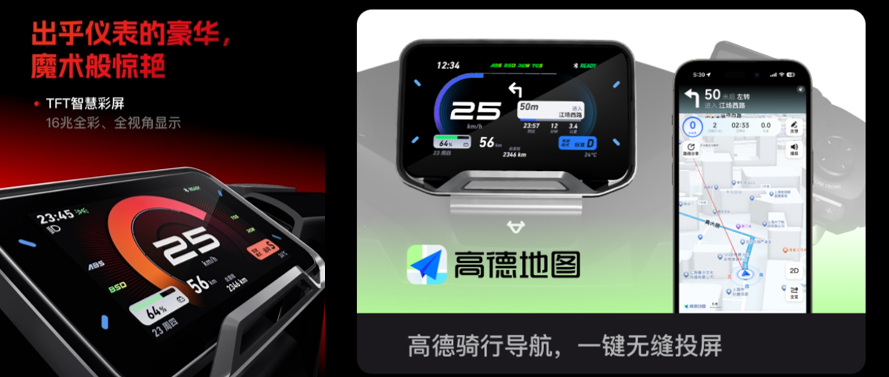

图2 小牛电动NXT系列
智慧彩屏&一键投屏，骑行导航无忧
- 艾为电子背光LED驱动特性 -
· PWM调光，最低占空比0.3%
· 高达89%转换效率（2P7S LEDs负载）
· 1.1MHz开关频率
· 38V输出过压保护阈值
· 其他保护功能：过流保护，过温保护，软启动限流
· 封装：DFN-6L 2mm×2mm×0.75mm

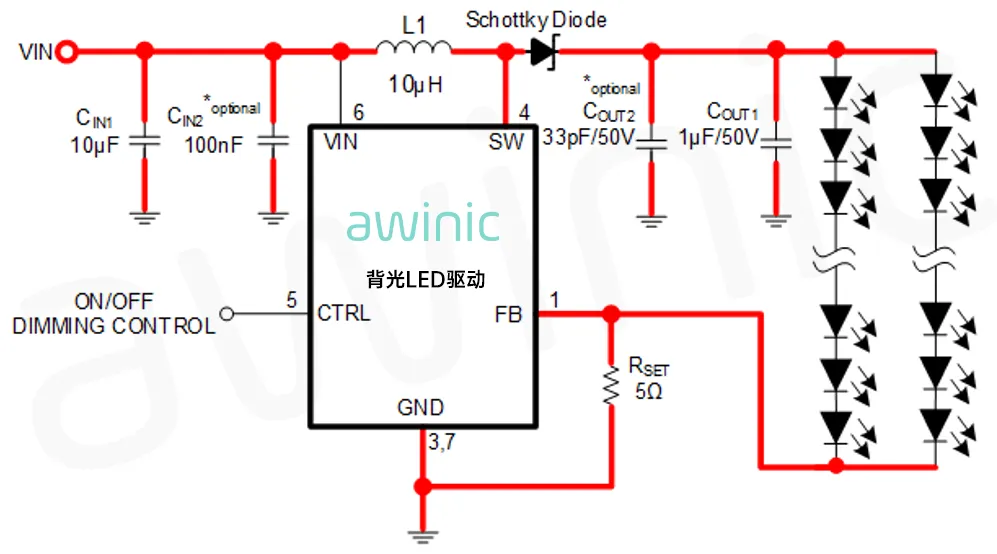

图3 艾为电子背光LED驱动原理图
智能升级系统——GPIO扩展
另一方面，电动车在智能化升级时会遇到新功能模块过多、主控芯片GPIO控制端口数量不足的情况，如果更换主芯片不仅导致物料成本上升，且需要重新调试方案，增加项目开发时间。此时艾为GPIO扩展芯片可以有效解决该问题：通过I²C接口扩展到最高16个GPIO，帮助主控实现对更多模块的控制，无需将主芯片升级到GPIO端口更多的型号。
- 艾为电子GPIO扩展芯片特性 -
· 16通道多功能 I/O，可独立配置为输入、输出或LED驱动功能
· 输入检测应用。支持中断输出，8μs去毛刺功能
· 标准I²C接口，AD1/AD0引脚可配置芯片地址
· 电源电压范围：2.5V~5.5V

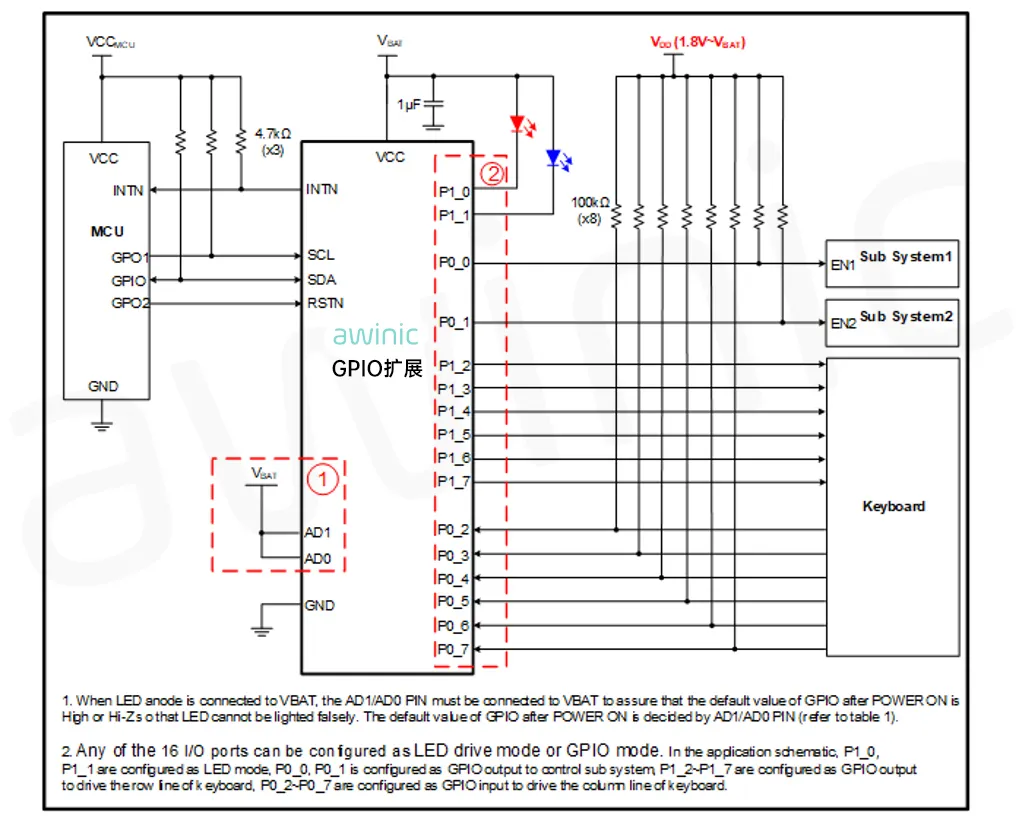

图4 艾为电子GPIO扩展芯片原理图
此外，艾为电子已推出更多适用于智能两轮电动车的产品，包含音频功放、马达驱动、智能传感器等，为安全、智能的骑行体验提供高性能的保障。
01 马达驱动
该系列产品适用于智能两轮电动车的车锁驱动场景，能够精准控制锁栓的咬合与释放，让用户在开关锁时更安心。
- 艾为电子马达驱动芯片特性 -
· RDSON (HS + LS): 340mΩ
· 1.9A最大驱动电流
· VDD电源范围: 0V~12V
· VCC电源范围: 1.8V~5.5V
· 超低Sleep Mode功耗：120nA
· 保护功能: 短路保护，过温保护，UVLO
· 封装: DFN 2mm×2mm×0.75mm-8L

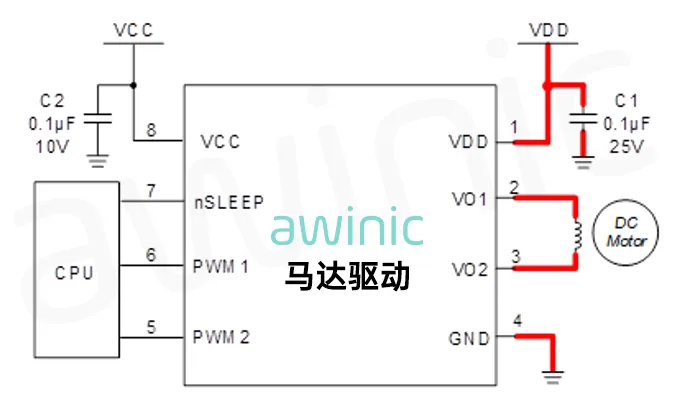

图5 艾为电子马达驱动芯片原理图
02 音频功放
该系列产品适用于智能两轮电动车的语音交互场景，升压输出更大音量，免电感，提升用户在骑行过程中的听觉体验。
- 艾为电子音频功放芯片特性 -
· 优秀的“Pop-Click”抑制和RNS（射频TDD噪声抑制）功能
· EEE功能，显著降低EMI干扰
· 输出功率2.0W@8Ω，4.2V(1% THD+N)
· 4档可选增益：12dB,16dB,24dB,27.5dB
· 一线脉冲可选4种工作模式
· 保护功能：喇叭保护功能，短路保护，过温保护
· 封装：QFN-20L 3mmx3mmx0.75mm
图6 艾为电子音频功放芯片原理图
03 线性Hall
该系列产品适用于智能两轮电动车的把手加速度检测功能，打造安全驾驶体验。
- 艾为电子线性Hall芯片特性 -
· 输出电压Offset（初始值）VREF / 2
· 不同档位灵敏度可选：1.25mV/Gs，2.50mV/Gs，5.00mV/Gs，10.0mV/Gs
· 电源电压范围：2.5V~5.5V
· 睡眠模式超低功耗：0.6μA（最大值）
· 工作温度范围: -40°C~125°C
· 封装：
WBDFN-6L 3mm×2mm×0.75mm
SOT23-3L 2.8mm×2.926mm×1.25mm_max

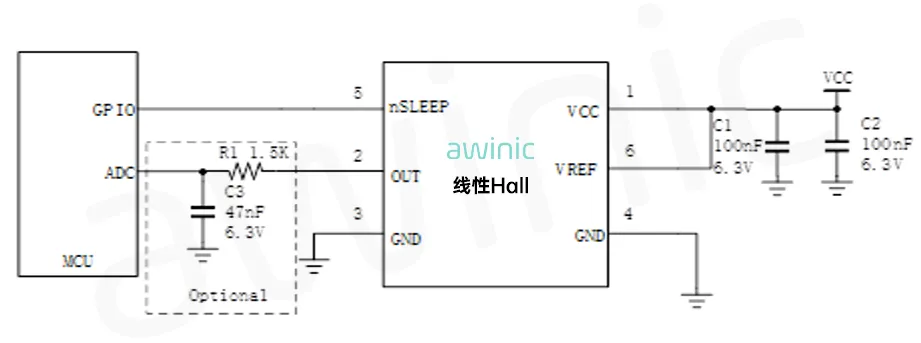

图7 艾为电子线性Hall芯片原理图
