【新製品発表】9.5GHz帯域幅、10Gbpsデュアルモード切替 - awinicがAWS35722 USB-C Alt Modeクロススイッチマルチプレクサを発表

2026-10-12

USB-C（USB Type-C）インターフェースは、ノート PC、デスクトップ PC、スマートフォン、モニター、ドッキングステーションなど、あらゆるシナリオの端末を網羅しています。 USB 3.2 Gen2（10Gbps）高速データ伝送と DisplayPort 2.1（UHBR10）高精細動画投屏ニーズの同時増加に伴い、シングルポート USB-C は、 USB 超高速信号と DP 映像信号の間で、柔軟かつ低損失な切り替えおよびルーティングを実現する必要があります。従来のソリューションでは、複数のディスクリートスイッチを組み合わせて使用することが多く、貴重な PCB 面積を占有するだけでなく、高速信号経路に挿入損失、反射、ジッターを導入し、アイパターンマージンに影響を与える傾向がありました。


awinic は高速アナログスイッチ分野に深く注力しており、このたび AWS35722QNR —— 、 USB 3.2 Gen2 および DisplayPort 2.1 デュアルモード10Gbps に対応したパッシブ双方向クロスバ・マルチプレクサ（Crossbar Mux）を隆重にリリースいたします。本チップは高速差動スイッチマトリクスと低速 AUX/SBU スイッチネットワークを集積しており、単一チップで USB-C Alternate Mode における全信号ルーティングを実現します。 9.5GHz の典型帯域幅、適応型 CMV トラッキング、GPIO/I²C デュアルモード制御などのコア優勢を備え、 Type-C エコシステムに対し、高集積度・高性能なワンストップ信号切り替えソリューションを提供します。


1. 製品概要

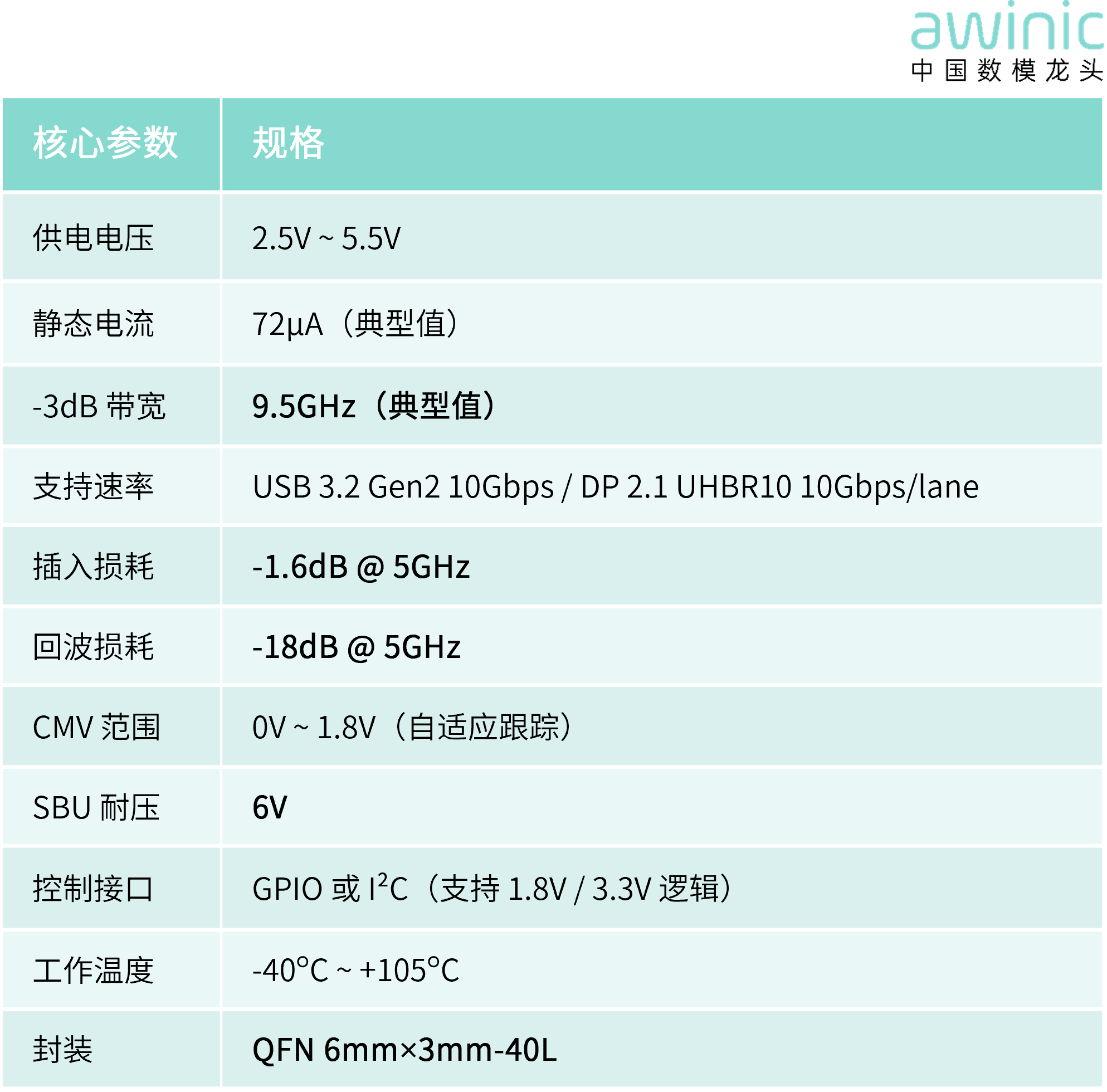

AWS35722 は、高速パッシブ双方向クロスポイント（Xbar）スイッチであり、 MUX/DEMUX 構成をサポートし、USB Type-Cインターフェース上で USB 3.2 Gen2 SuperSpeed と DisplayPort 1.4/2.1（最大10Gbps UHBR10）信号の柔軟な切り替えを実現します。本チップは Source（Host）および Sink（Device）のデュアルロールアプリケーションに対応し、差動・同相電圧 0V~1.8V 範囲と互換性があり、差動振幅は 1800mVppに達します。




2. コア製品優勢

製品優勢 1：9.5GHz 超高帯域幅、10Gbps 優れたアイパターン性能

AWS35722 具備 9.5GHz 典型 -3dB 帯域幅、 5GHz 周波数において -1.6dB 挿入損失 および -18dB 反射損失 の優れた動的特性を実現します。これは、高速信号がスイッチ経路を通過した後、減衰と反射が極めて低いレベルに抑えられ、アイ図の開きが十分に保証されることを意味します。

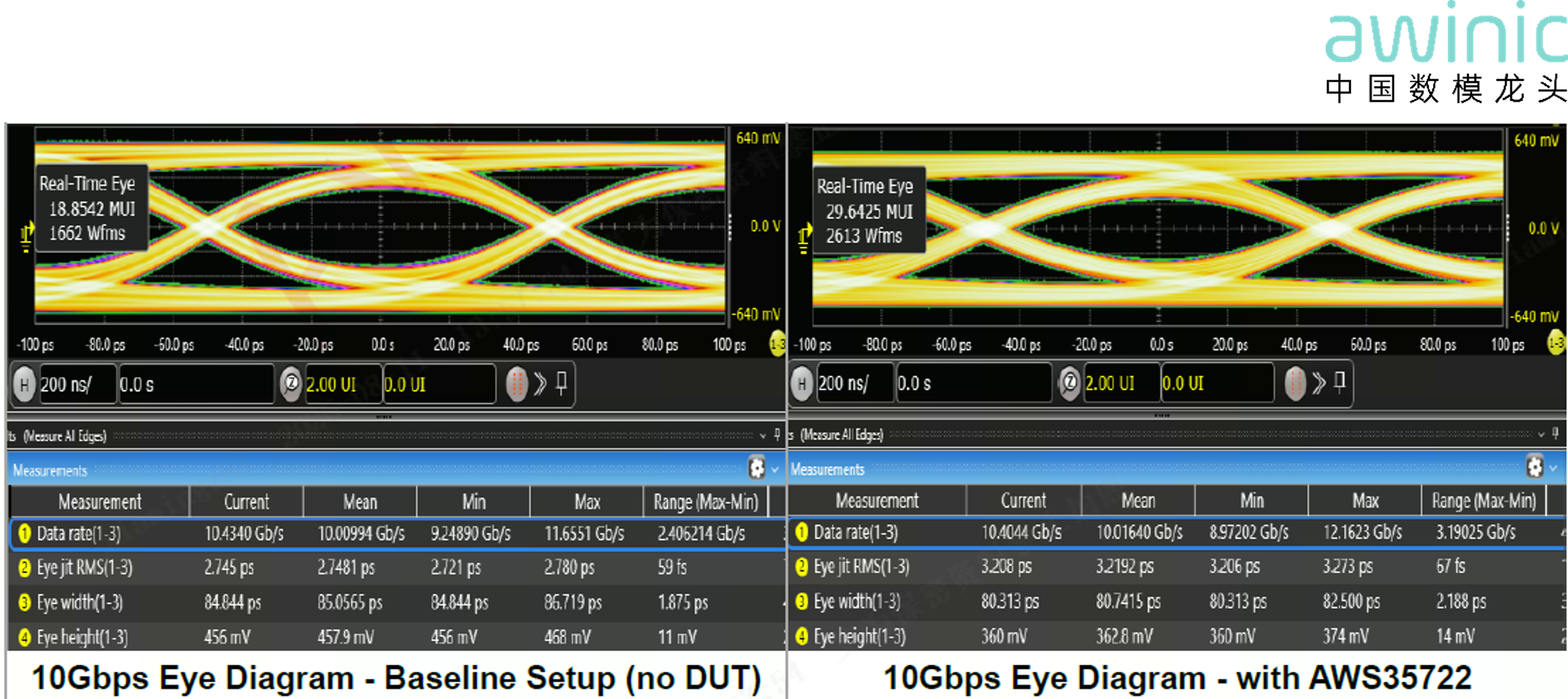

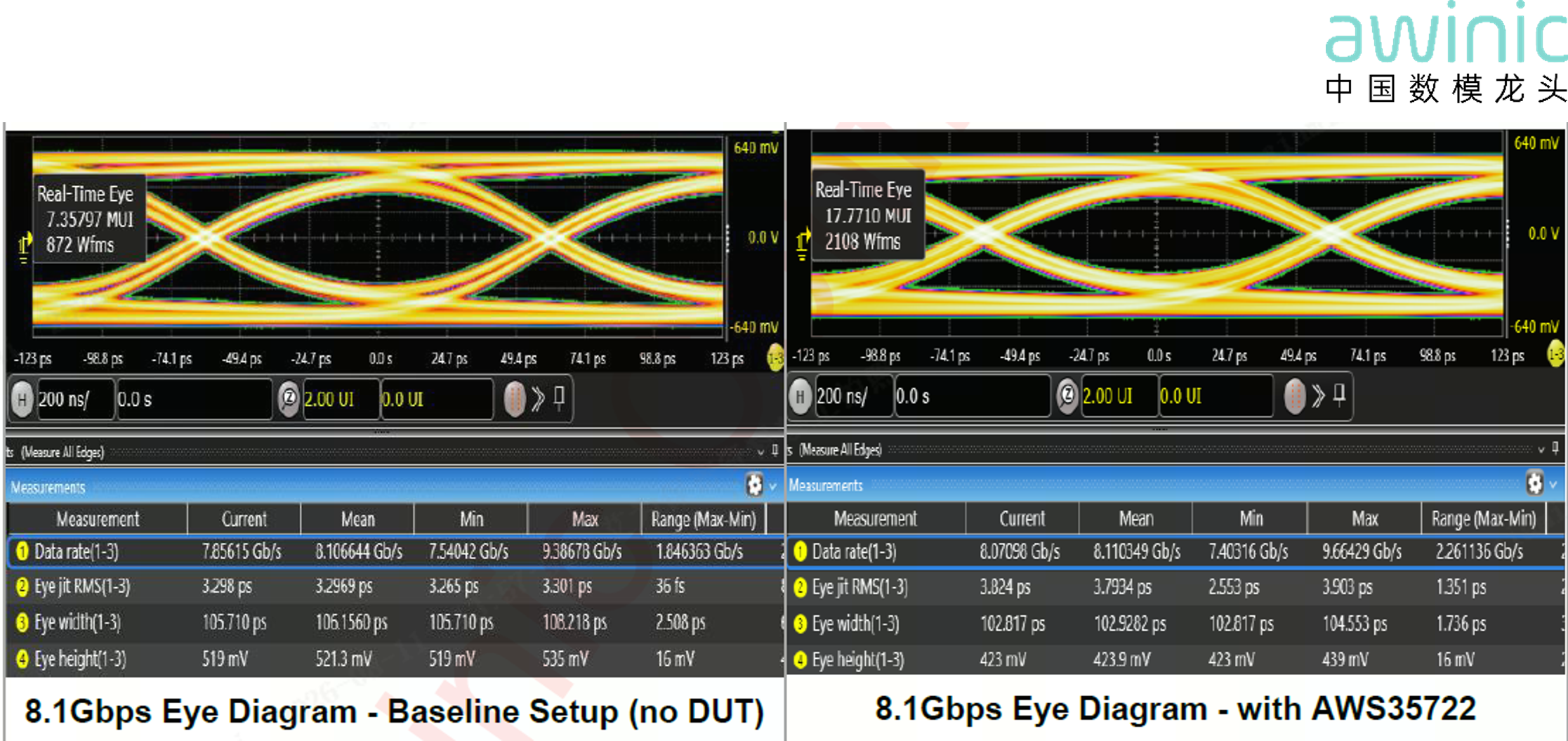

実測されたアイ図から、 8.1Gbps および 10Gbps のデータレートにおいて、 AWS35722 を追加した後の信号アイ図は、ベースライン（ DUTなし）と比較して、追加のジッタ増分が極めて小さく、アイの高さと幅のマージンが十分であり、 USB 3.2 Gen2 および DP 2.1 UHBR10 の厳格な信号完全性要件を完全に満たしています。





 製品メリット 2：USB + DP デュアルモード Alt Mode スイッチングにより、単一チップで複数のディスクリートスイッチを置換

AWS35722 内部に高速差動スイッチマトリクスと低速スイッチネットワークを統合し、 USB-C Alternate Mode で以下の信号ルーティングを実行可能です：

単一チップで、従来のソリューションにおける “高速 MUX + 低速スイッチ + レベル変換” のマルチチップ構成を置換可能であり、部品点数、 BOM 面積、配線の複雑さを大幅に削減しPCB 、ノート PC マザーボードやスマートフォンサブボードなど、スペースが制限されたシナリオにおいて、より多くの設計マージンを確保できます。製品メリット 3：適応型


トラッキング、 CMV 全範囲でシームレスに対応0V~1.8V 高速差動信号の共通モード電圧（

）は、プロトコル、終端、動作モードの違いにより、広い範囲で変動します。CMV内蔵の適応型AWS35722 トラッキング回路により、 CMV から 0V まで 1.8V コモンモード電圧範囲内で自動適応し、チャネルが全区間で CMV 安定した導通特性を維持することを保証します。エンジニアは異なる CMV シナリオに対して追加のバイアスや補償設計を行う必要がなく、システム検証プロセスを簡素化します。


製品メリット 4：GPIO / I²C デュアルモード制御により、さまざまなシステムアーキテクチャに柔軟に対応

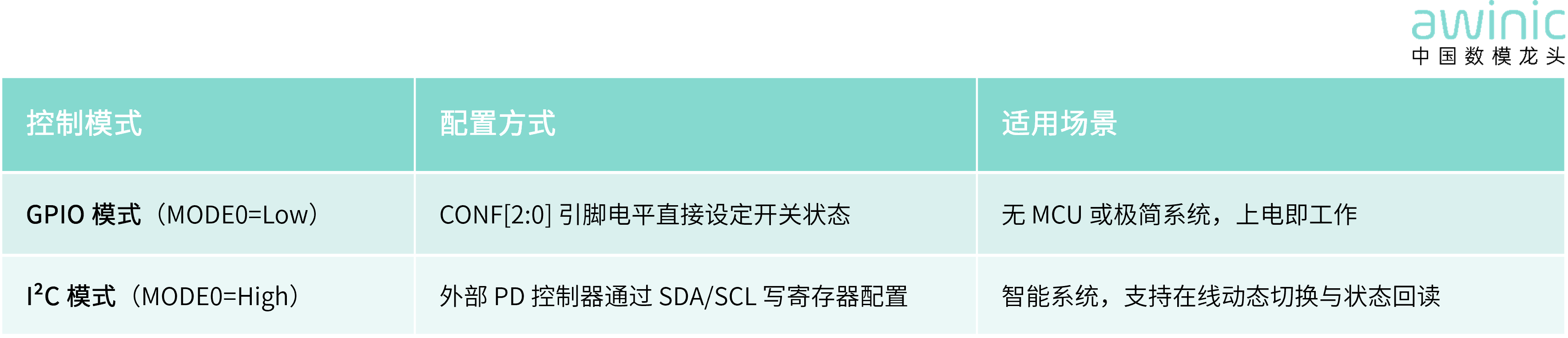

AWS35722 2 種類の設定方法をサポートし、 MODE0 ピンでワンタッチ切り替えが可能：




I²C モードでは、MODE1 ピンは 1.8V または 3.3V の論理レベルを選択でき、現在の主流である AP およびPD コントローラーのインターフェース標準と互換性があります。デュアルモード制御により、 AWS35722 は極小コストソリューションにも対応できれば、ハイエンドプラットフォームの柔軟な設定要件も満たせます。


製品メリット 5：6V 耐電圧 SBUにより、抜き挿し時のサージリスクに余裕を持って対応

USB-C の抜き挿し过程中、SBU ピンに予期せぬ高電圧がかかるリスクがあります。AWS35722 の SBU ピンは 6V の耐電圧能力を備えており、抜き挿しサージなどの異常事態を効果的に防御し、機器全体の抜き挿し信頼性とポートの堅牢性を向上させ、端末製品のアフターサービス修理率を低減します。


製品メリット 6：72μA 超低待機電流により、モバイルデバイスの長時間駆動を実現

10Gbps の高速信号切り替えをサポートしながらも、AWS35722 の待機電流の典型値はわずか 72μAであり、ノートパソコンやスマートフォンなどバッテリー駆動または放熱が制限されたデバイスにおいて、システム待機電力をほとんど増加させず、モバイル端末における Type-C 全機能インターフェースの実現において “高性能と低消費電力” の理想的なバランスをもたらします。


3. 代表的なアプリケーションシナリオ


四、結び

awinic AWS35722QNR 9.5GHz 10Gbps CMV GPIO/I²C 6V SBU USB Type-C Alternate Mode USB 3.2 Gen2 DisplayPort 2.1 UHBR10
