業界の精密モーション制御ニーズに応え、上海 awinic はデジタルI2C制御、1/256 マイクロステップ細分化、電流検出およびストール検出モードを統合した12V/1.4Aステッピングモータドライバの新世代製品を発表しました。高精度正弦波電流変調、完全デジタル信号インタラクション、リアルタイム負荷監視・保護機能を備え、ジンバル、光学望遠、インスリンポンプによる正確な投薬、プロジェクターのズーム調整、AR メガネ、精密製造シーンまでをカバーするワンストップソリューションを提供し、精密機器に対して高集積・高精度・高安全な駆動サポートを実現します。
AWD8436シリーズは高度に集積された1/256 マイクロステップ細分化、リアルタイム電流検出、ストール検出、デジタルI2C制御インターフェースを備えた双極ステッピングモータドライバであり、動作電圧範囲は3~12V; です。デバイス内部には 2 チャンネルのHブリッジドライバを統合しており、各相巻線の電流は最大1.4A ; に達し、導通抵抗はわずか900mΩです。
AWD8436 簡素化された回路図
製品特徴
動作電圧 3.0V-12V
Peak Current >1.4A
Rdson =900mΩ
制御インターフェース：I2Cおよび STEP &DIR
マイクロステップ細分化に対応1/2~ 1/256マイクロステップ細分化
サポートIPROPI 電流検出；出力精度±5%
サポートSmartストール検出、故障状態のnFault出力報告
パッケージ形式：QFN4mm×4mm-24L；WLCSP 1.8mm×1.6mm-20B
従来方案VSawinic 方案

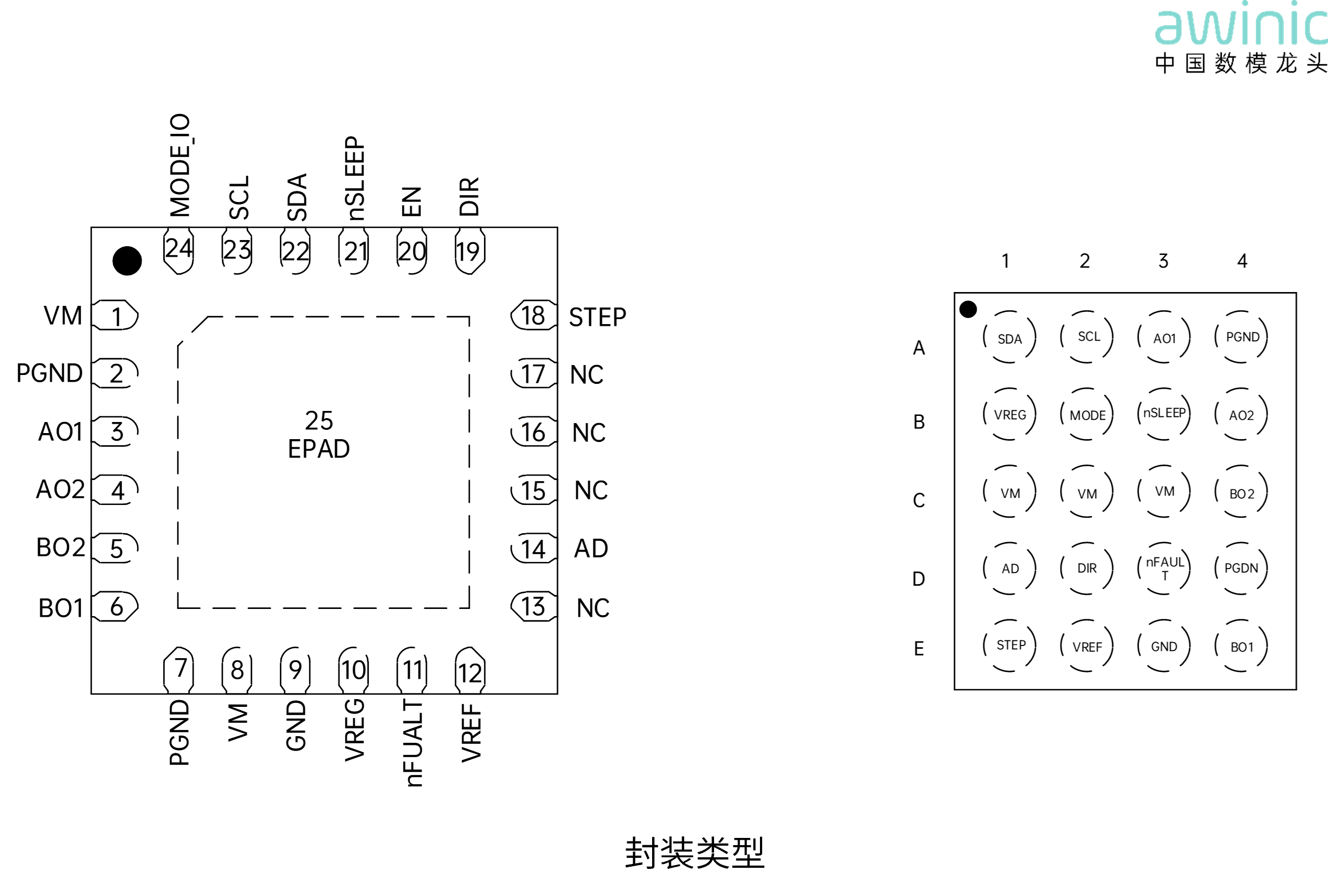

パッケージタイプ
三大中核技術により、精密モーション制御の新たなベンチマークを再構築
1/256マイクロステップによるマイクロメートル級の精密モーションで、振動と偏差に別れを告げる
AWD8436シリーズは256レベルのマイクロステップ制御を統合し、高精度DAC正弦波電流の微細変調により、フルステップ角度を極限まで分割します。通常の4–32細分化ドライバと比較して、位置決め分解能は8倍以上向上しています、ステッピングモータ固有のトルクリプルと低周波共振問題を完全に解消。駆動電流は滑らかで連続的であり、低速での振動なし、高速での偏移なし、起動・停止時の衝撃なし、低騒音運転という究極の効果を実現します。
デジタルI2Cインターフェース制御により、極めてシンプルな適合と迅速な共同調整を実現
採用デジタルI2C制御インターフェースにより、パルス方向信号やデジタルコマンドのやり取りをサポート、メインコントロールチップ、エンベデッドシステム、産業用制御モジュールと直接接続可能で、複雑な周辺回路が不要で、接続したその場で使用可能。細分割パラメータ、電流閾値、保護パラメータ、動作速度のデジタルかつ精密な設定をサポートし、同時に複数アドレスの設定にも対応。 複数モータの連動を実現し、小型化・軽量化・統合化を追求するスマートハードウェアおよび精密機器の設計ニーズに完璧に適応します。
電流検出とストール検出を統合し、負荷状態を完全に把握して全程を保護
監視もフィードバックもない従来のオープンループ駆動の欠点とは異なり、AWD8436 シリーズは高精度電流検出ユニットおよびストール検出ユニットを内蔵しており、モータ運転時の瞬時電流と定常電流をリアルタイムに収集し、トルク出力を動的にマッチングさせます。外部検出モジュールが不要で、高度に統合された設計により機器の回路構造を大幅に簡素化すると同時に、負荷適応型電流調整をサポート。軽負荷時には電流を下げて騒音を低減し、満負荷時には安定した力を維持して安定性を確保し、機器の駆動時間と運転安定性の両立を図ります。
あらゆるシーンでの実装を実現し、多様な場面における精密アプリケーションをエンパワーメント
注：画像は豆包AIによって生成支援されました
従来のステッピング駆動ソリューションと比較して、awinic の新一代ステッピングモータ駆動製品は全方位的なアップグレードを実現しました：256マイクロステップ細分割により精度と平滑性の課題を解決し、統合電流検出により負荷の完全把握とインテリジェント保護を実現し、デジタルインターフェース制御により極めてシンプルな周辺適合とデジタル相互作用を実現。静音・低振動、精密位置決め、インテリジェント自己診断、高い互換性、高い安定性という 5 つの優位性を兼ね備え、消費向けスマートハードウェア、医療機器、光学機器、産業用精密運動制御ソリューションを完璧にカバーします。

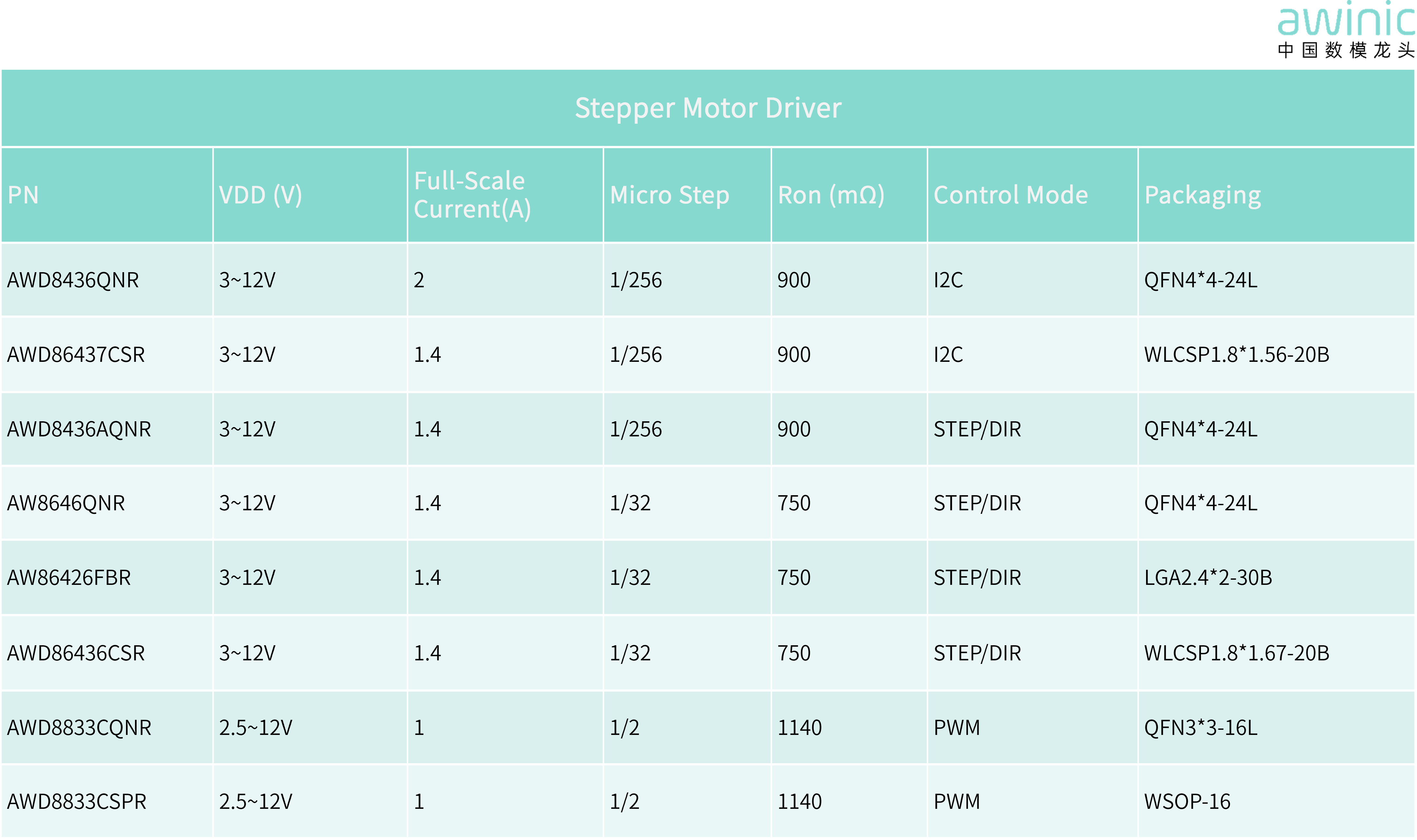

ステッピングモータ駆動選定リスト
