【応用ソリューション】ミリ秒級触覚体験の実装｜アベニック Haptic 触覚フィードバックソリューション、ゲーミングマウスの新時代を切り開く

2026-07-30

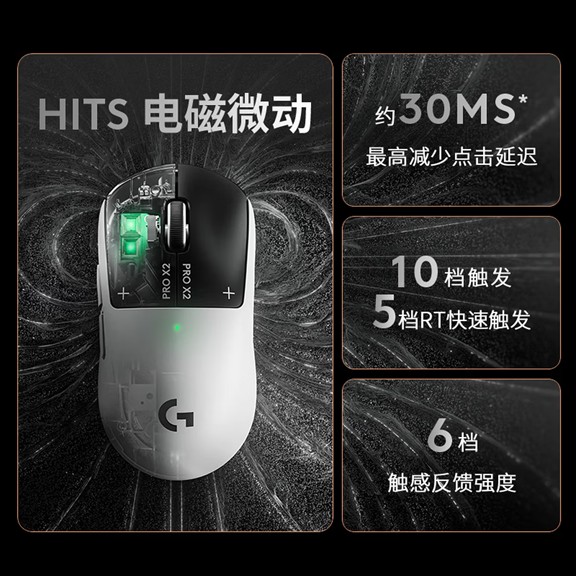

図 1 ロジクール G PRO X2 SUPERSTRIKE（画像出典：ロジクール JD ショップ）

ゲーミング周辺機器業界において、ミリ秒単位の応答差が勝敗を分ける要因となります。2025 年、ロジクール G PRO X2 SUPERSTRIKE は HITS 触覚誘起システム（Haptic Inductive Trigger System）を搭載し、業界に衝撃を与えました。従来の物理マイクロスイッチに代わり、誘導型磁気検知による非接触トリガーを実現。クリック遅延を最大約 30ms 低減し、マウスに調整可能な触覚フィードバックを初めて導入しました。この技術ブレイクスルーにより、ゲーミングマウスは「触覚プログラマブル」時代へと正式に踏み出しました。
従来のマイクロスイッチから、リニアモーターによる触覚フィードバック、さらに電磁誘導式非接触トリガーへ。クリック機構の技術進化はいずれも、ドライバ IC の応答速度、消費電力、振動精度により高い要求を突きつけます。
ゲーミングマウスに求められる超低遅延トリガー、高精度触覚フィードバック、高精度磁界検知、長時間駆動、軽量化といった厳しい仕様に対応するため、アベニック電子は高性能 Haptic、ホールセンサー、及び周辺電源ソリューションをラインナップしています。常圧モータードライバ、デジタルリニアホールセンサー、RGB イルミネーションドライバ、リニア充電 IC、USB PD コントローラ、OVP 過電圧保護、ロードスイッチなどの主要デバイスをカバーし、具体的な応用構成は下記の通りです。

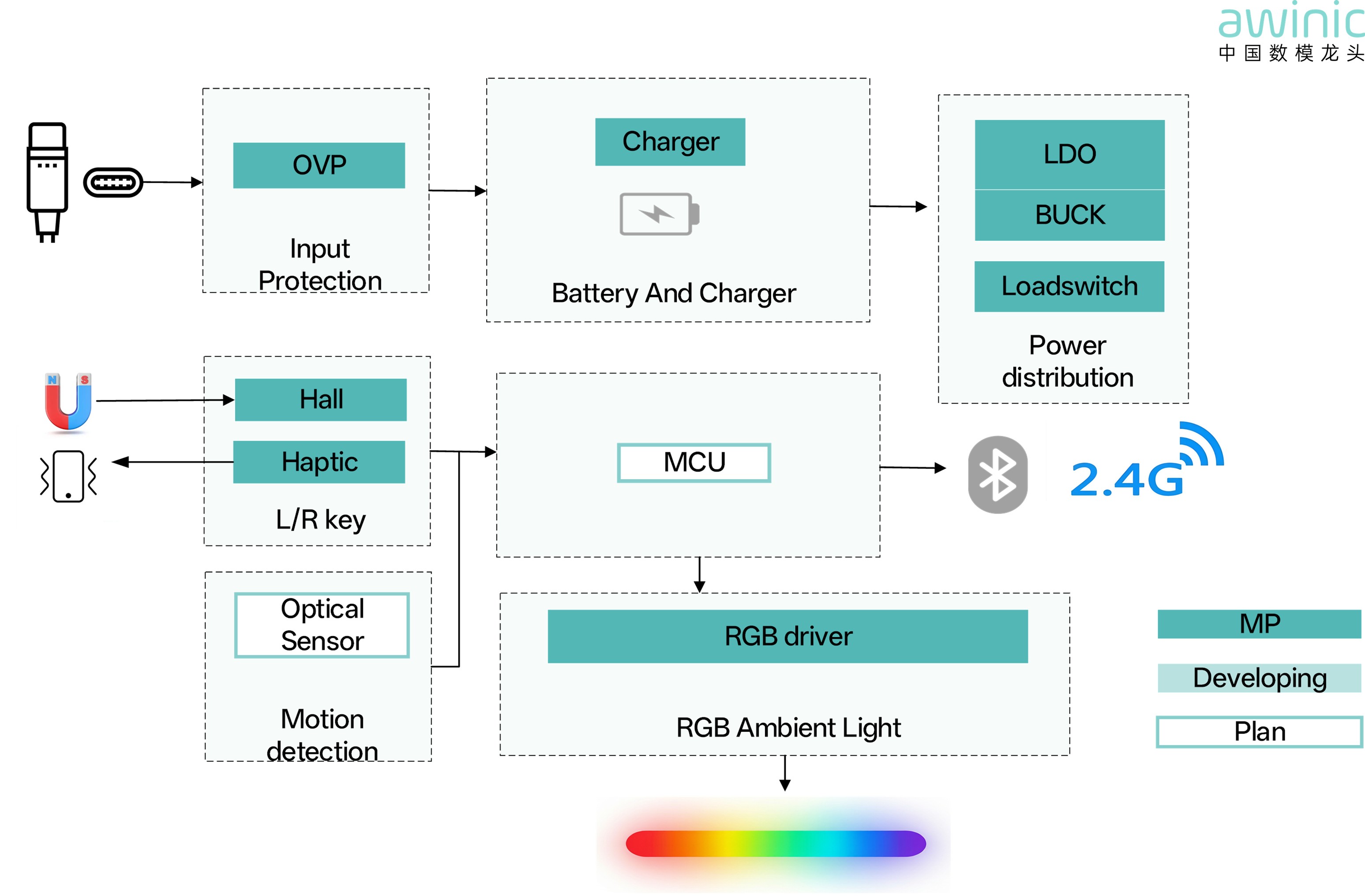

図 2 ゲーミングマウス応用ブロック図

製品特長
触覚フィードバック —— AW86253 シリーズ
AW86253 はアベニック第 5 世代常圧 LRA Haptic ドライバ IC で、ゲーミングマウスのキー触覚フィードバック用途に最適化されています。0.2ms の超高速起振により、ほぼ遅延なしのクリック触感を実現します。主な特長は以下の通りです。
電源電圧範囲：1.8V～5.5V 広電圧対応
起振時間：0.2ms（競合製品の 1～5ms を大幅に上回る）
内蔵波形メモリ：4KB SRAM、8k/12k/24k/48k 複数サンプリングレートに対応
再生モード：リアルタイム再生 / メモリ再生 / ハードウェアトリガー / 連続再生 /awinicTikTap® エンジン
独自開発 AAE 3.0 オートブレーキエンジン：振動の尾引きを抑制し、キー操作のリズム感を向上
LCC 3.0 一貫性キャリブレーション：モーター個体差を補正し、量産時の振動品質を統一
待機消費電力：DVDD=1.8V 時 4μA、シャットダウン時 0.5μA
保護機能：短絡 / 過温度 / 低電圧保護
パッケージ：QFN 1.6mm×1.6mm-12L 超小型パッケージ
IEEE 2861.3 ゲーム向け触覚プロトコルに対応。ゲーム内イベントと振動波形を高精度に連携
全系統電源マネジメント
リニア充電 IC AW32012A
電源パス管理機能を集積。2～512mA プログラム可能な充電電流、充電精度 ±0.5%、28V 入力 OVP、船輸送モードリーク電流＜1μA。WLCSP 1.4mm×1.4mm パッケージで、マウスの狭小基板スペース向けに最適化。
USB PD コントローラ AW35615
USB-IF PD 3.1 認証取得（TID #8339）、28V EPR 対応、DRP/SRC/SNK モード切替可能。FCQFN 1.2mm×1.2mm-9L 超小型パッケージ。マウス Type-C ポートの急速充電とプロトコルハンドシェイクを実現。
サージ保護内蔵 OVP 過電圧保護ロードスイッチ AW32915FCR
標準 OVP 閾値 6.8V（OVLO ピンにより 4～24V の範囲で調整可能）。27mΩ 超低オン抵抗 nFET スイッチを内蔵、連続 5A 電流に対応。入力耐圧 29VDC、サージ耐性＞100V（IEC 61000-4-5）。過電圧遮断応答時間代表値 100ns。システムクラス ESD 保護（接触放電 ±8kV / 気中放電 ±15kV）を内蔵。FCQFN 1.3mm×1.8mm-12L 超小型パッケージ。マウス Type-C 充電ポートに対し、信頼性の高い過電圧・サージ保護を提供。
低消費電力ロードスイッチ AW35111
入力電圧 1～5.5V、シャットダウン時 Iq わずか 16nA、イネーブル時 Iq 2nA。FCDFN 0.8mm×0.8mm パッケージ。輸送・保管時に後段負荷を遮断し、連続駆動時間を延長。
ホールセンサー —— AW86570 シリーズ
AW86570 はホール効果を利用した高感度デジタルリニアホールセンサー IC。14bit ADC を内蔵、最高 50kHz サンプリング周波数に対応。±100Gs～±3000Gs の磁界変化を検知し、N 極 / S 極両極検出に対応します。
ゲーミングマウスの磁気エンコーダーホイール、マグネット式サイドボタン、左右ボタン押下検知、非接触トリガー用途向け。0.1ms の高速起動と閾値割り込み出力により、位置、変位、押下状態を高精度に検出します。主な特長：
電源電圧範囲：2.5V～5.5V、VDDIO は最低 1.65V に対応
ADC 分解能：14/12/10/8 ビット切替可能
検出レンジ：±100Gs / ±200Gs / ±500Gs / ±1000Gs / ±2000Gs / ±3000Gs 選択式
サンプリング周波数：1Hz～50kHz 設定可能
起動時間：0.1ms
低ノイズ：FS=200Gs 時 ±0.46Gs
I2C インターフェース：Standard/Fast モード、最高 1MHz
閾値トリガー割り込み：上下限振幅検知、割り込みイベントカウント設定可能
温度センサー・ゼロバイアスキャリブレーション機能内蔵
消費電力：通常モード 0.2mA @1kHz、低消費モード 0.92μA
ESD 耐性：4kV HBM
パッケージ：DFN 1.6mm×1.6mm×0.55mm
イルミネーションドライバ —— AW21009 シリーズ
AW21009 は 9 チャンネル多機能 LED ドライバ IC。RGB イルミネーションの独立調光と自動呼吸効果に対応し、ゲーミングマウスにカスタマイズ可能なライティングエフェクトを提供します。主な特長：
チャンネル数：9ch 定電流シンク、RGB/RGBW 複数ライティング構成に対応
PWM 分解能：最高 12bit（4096 階調）、8/9/12bit 切替可能
電流設定：グローバル 256 段階 DC 電流＋各チャンネル独立 256 段階電流。推奨 40mA（REXT=4kΩ）
電流精度：チャンネル間 ±5%、IC 間 ±5%
ライティングモード：自律呼吸モード（立ち上がり / 立ち下がり / 保持時間設定可能）、グループ制御、高速 RGB 制御
ディザ機能：9bit PWM＋3bit デジタルディザにより等価 12bit 分解能を実現
EMI 低減：スルーレート制御＋プログラマブルスペクトラム拡散、MLCC 可聴ノイズを抑制
保護機能：LED 開放 / 短絡検知、UVLO、過温度保護（165℃）
自動省電力：全 LED 消灯 32ms 以上で自動省電力モードへ移行
I2C インターフェース：1MHz、4 種アドレス選択（20h/21h/24h/25h）
電源電圧範囲：2.7V～5.5V
消費電力：待機 3μA、シャットダウン 0.1μA
ESD 耐性：±2kV HBM
パッケージ：QFN 3mm×3mm×0.75mm-20L

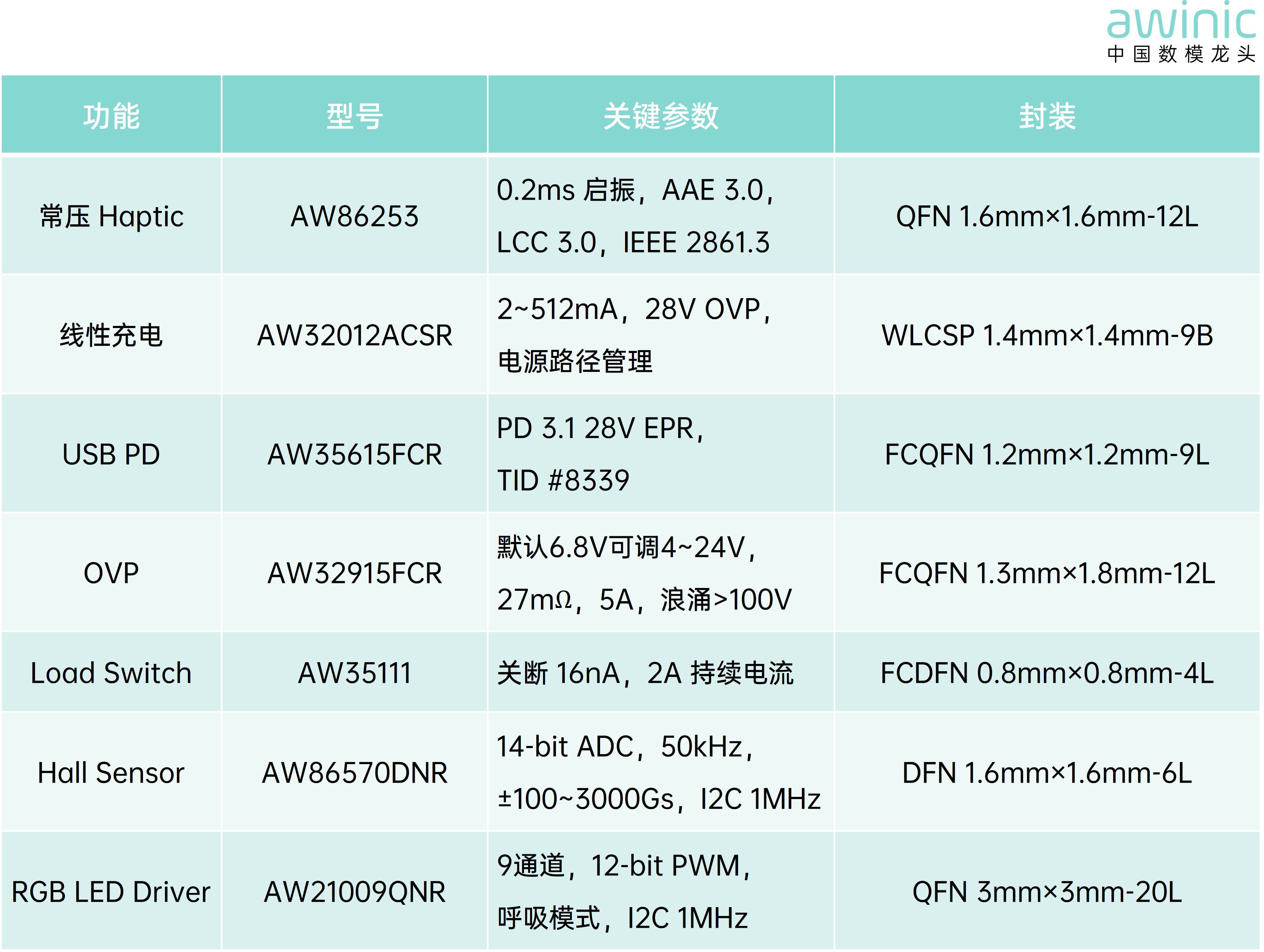

表 1 アベニック電子 ゲーミングマウス推奨部品選定表

アベニック Haptic エコシステム総合力
アベニックは 2017 年にリニアモータードライバ IC を発売以来、IC、アルゴリズム、開発ツール、業界標準、モーターを一体化した完全な Haptic 全連携体制を構築。現在までに全世界累計 7 億台以上の機器に搭載されています。
IEEE 2861.3 ゲーム向け触覚国際標準
アベニックはテンセント、シャオミと共同で IEEE 2861.3 モバイルゲーム触覚フィードバック国際標準を策定しました。汎用的な触覚インターフェースと振動波形記述ファイル（HE フォーマット）を定義し、機器・モーターごとの振動品質のばらつきという業界課題を解決します。
AW8625X シリーズは IEEE 2861.3 プロトコルをハードウェア層に実装した初の IC で、プロトコル解析・波形演算をすべて IC 単体で処理。メイン MCU やシステムメモリを消費しません。3 つのメリットを実現：
ソフトウェア適用作業不要：起動直後から標準に対応、システム層に解析コードを開発する必要なし
プラットフォーム演算資源を解放：プロトコル処理をハードウェアにオフロード。ゲーム描画、光学トラッキングなど主要タスクに影響を与えない
超低遅延：ハードウェア直通経路により、触覚応答遅延がサブミリ秒領域に到達
awinicTikTap® アルゴリズムエンジン
awinicTikTap® 4D ゲームアルゴリズム
AI 画像認識、音響特徴抽出、ユーザー操作認識を活用し、ゲームコンテンツからリアルタイムに触覚振動パラメータを生成。敵撃破、弾薬リロード、被弾などのイベントごとに差別化された振動を実現。AW86xxx シリーズの応答遅延は 1ms 未満、瞬時に触感を伝達します。
awinicTikTap® Core Haptic
下位層ドライバと波形解析に特化。AAE ハードウェアクローズドループ制御と連携し、IEEE 2861.3 HE 波形ファイルを高精度に再現。各種 LRA モーターで一貫した触感を保証。
awinicTikTap® Engine
振動波形可視化、音声から振動への変換、振動エフェクトライブラリなどの機能を提供。マルチメディアシーンに臨場感ある振動効果をマッチングします。
IC ハードウェア性能
アベニック IC はハードウェア面で 2 つのコア性能強みを保有 ——AAE オートブレーキエンジンと LCC モーター一貫性キャリブレーション。触感の質と均一性の両面から触覚体験を保証します。
AAE（Advanced Auto-Brake Engine）は現在 AAE 2.0 まで進化：
AAE 1.0：波形終了時に自動ブレーキ、残留振動を抑制
AAE 2.0：任意タイミングでブレーキ可能。高速起振アルゴリズムと組み合わせ「矩形振動」を実現。立ち上がり・立ち下がりが急峻で、振動がキレよく、キー操作時の尾引きなし
LCC 3.0（LRA Consistency Calibration）モーター一貫性キャリブレーション
LRA リニアモーターは素材・製造プロセスの影響で、同一ロット内でも共振周波数 F0、振動量にばらつきが発生します。LCC 3.0 は各モーターの F0 を自動検知し駆動パラメータを調整することで、
キャリブレーション精度：±1Hz
振動の均一性を 50% 向上
SmartLoop 機能：小型 LRA 向けに F0 検出精度を最適化
モーターパートナーエコシステム
アベニックは主要 LRA モーターメーカーと深度提携。各モーター型式向けにカスタマイズ対応と技術サポートを提供します。
カスタム波形ライブラリ：各種モーター向けに短振動 / 長振動波形を事前作成、顧客が直接呼び出し可能
モーター故障診断：LRA インピーダンス検知、短絡 / 開放検知に対応。I2C レジスタから状態参照可能
調整エンジニアによるノウハウとモデリング
アベニック調整エンジニアチームは量産調整の豊富な実績を保有。モーターモデリング、波形シミュレーション技術と組み合わせ、IC 選定から量産調整まで一貫した技術支援を顧客に提供します。
モーターモデリング・波形シミュレーション：シミュレーション波形と実測波形が高い一致度を実証済み。
開発調整ツール
アベニックは完全な Haptic 調整ツールチェーンを提供。振動加速度測定センサーハードウェアと専用ソフトウェアにより、波形設計→リアルタイム調整→定量評価のクローズドフローを実現します。
加速度測定センサー
高感度圧電式加速度センサー＋データ収集カードにより、LRA 振動加速度波形をリアルタイム取得。振動強度、起振 / ブレーキ時間、残留振動特性を数値化可能。
専用ソフトウェア
AwinicSCP V4 統合調整プラットフォーム＋Haptic GUI / WaveStudio 波形エディタ。加速度波形のリアルタイム表示、パラメータオンライン調整、ワンクリック波形最適化に対応。

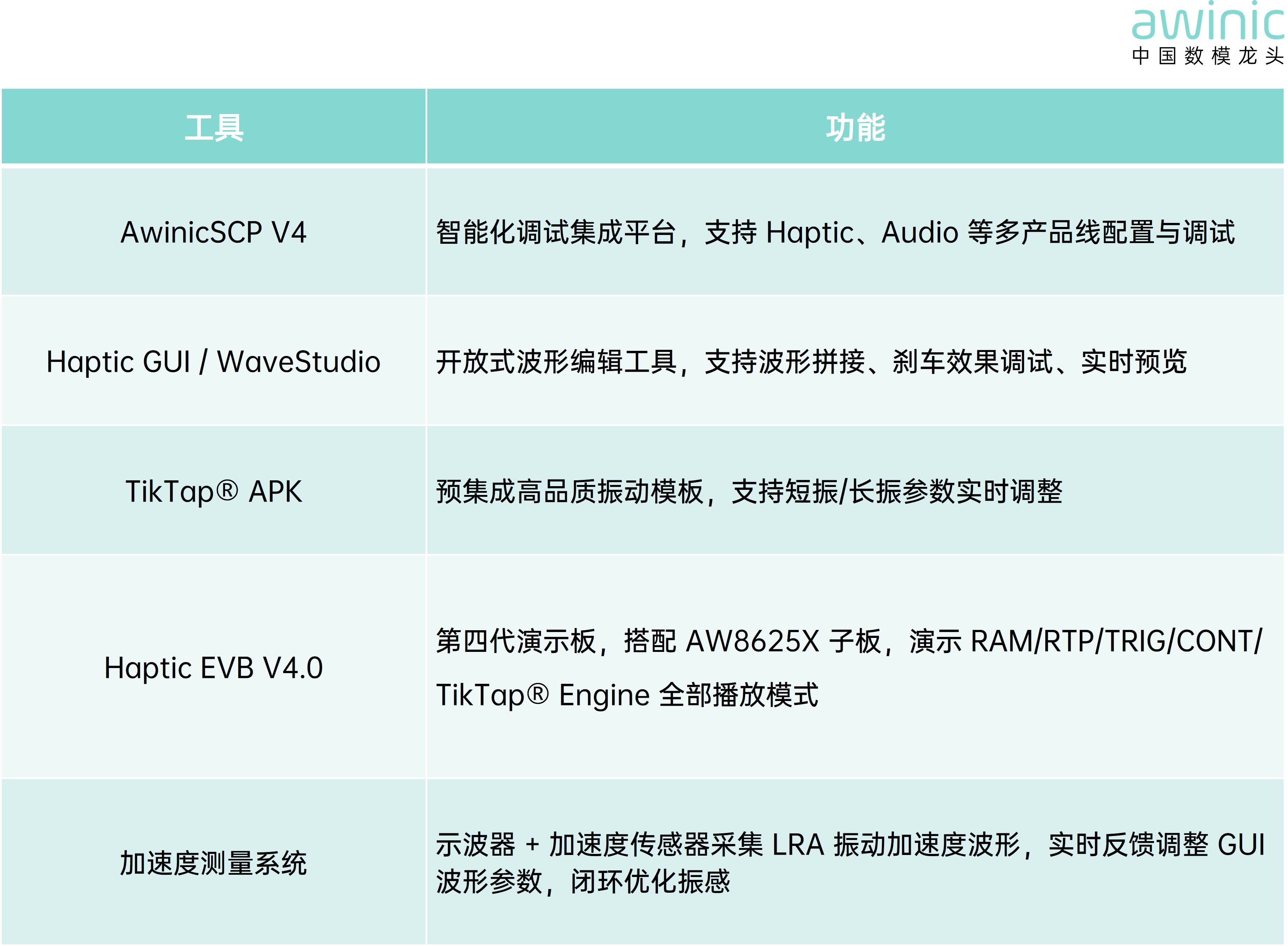

表 2 付属ソフトウェアツール一覧

アベニックソリューションの強み
✅ 0.2ms 超高速触覚応答
AW86253 はクリックから触覚フィードバックまでの遅延をサブミリ秒まで圧縮。従来ソリューションの 5～10ms を大幅に上回り、競技向け FPS ゲームで操作確認感を大きく向上。
✅ 全シーン触覚対応
AW86253 常圧駆動により左右ボタン、サイドボタン、グリップ部分の触覚フィードバックを一括実装。0.2ms 高速起振＋AAE 3.0 オートブレーキにより、全箇所で統一されキレの良い振動を実現。並行して AW86570 の磁気検知により左右ボタン非接触押下検知を実現。触覚フィードバックとトリガー検知を両立。
✅ 全系統低消費電力マネジメント
リニア充電、USB PD、OVP 保護、ロードスイッチまで統合。船輸送モード時の待機回路総リーク電流は μA オーダー（約 40μA）。ワイヤレスマウスの連続駆動時間 90 時間突破を支援。
✅ 高精度磁界検知
AW86570 は 14bit 分解能・50kHz サンプリングレート、0.1ms 高速起動。閾値割り込みと組み合わせ、ゲーミングマウスのホイール回転検知、マグネット式サイドボタン非接触トリガーに活用。機械的チャタリングを除去し操作精度を向上。
✅ 没入感の高い RGB イルミネーション
AW21009 の 9 チャンネル独立調光＋自律呼吸モードにより、ゲーミングマウスのカスタマイズライティングを実現。12bit PWM により滑らかな階調変化、EMI 低減と自動省電力機能を搭載。ライティング表現と駆動時間を両立
