この記事では、AwinicのAW8940Xシリーズの高性能ADCに焦点を当てて、ADCチップのコア利点と重要なアプリケーションシナリオの簡単な内訳を説明します。それらの堅牢なパフォーマンスがエンドデバイスセンシングの主要な問題点にどのように対処するかを説明します。
私は。ADCチップの核心的な優位性――なぜスマートデバイスに不可欠なのか？
ADCチップのコアバリューは、正確なデータ取得、低損失変換、および安定した出力にあり、インテリジェントデバイスの認識の感度と忠実度を直接決定します。彼らの3つの重要な利点は、エンドユーザーデバイスの重要なニーズに完全に対応しています。
1. 高精度なサンプリングにより、信号の本来の細部を再現
従来の信号取得手法では、歪みや微細な情報の欠落が生じやすく、結果として音声のこもりやデータの不正確さが引き起こされます。高性能ADCは高い分解能と高いSN比を備えており、微弱なアナログ信号の取得およびわずかな信号変動の精密な識別を可能にします。それらは、音声や周囲の環境音、センサ信号をロスレスで取得することを可能にし、信号の品質を発生源の段階から確保します。バックエンドのAIアルゴリズムにおける後処理に要する計算負荷を低減する。
2. 低ノイズで低歪み、複雑な環境にも適しています
動作中に、回路ノイズや電源ノイズが信号に容易に混入し、歪みを引き起こすことがあります。高品質のADCは、優れた干渉防止性能と超低高調波歪みを備えており、周囲のノイズを効果的にフィルタリングし、大きな信号過負荷や小さな信号マスキングなどの問題を軽減します。複雑な動作条件下では、クリーンで安定したデジタル信号を提供し、正確な相互作用と信頼性の高い検出を保証します。
3. リアルタイムな双方向通信を実現する超低遅延
リアルタイム音声インタラクションおよび動的データ監視は、レイテンシに極めて敏感です。高性能ADCは、マイクロ秒レベルの高速変換とデータ転送を実現し、信号の同期的な取得・変換および応答を保証します。これにより、スタッターや遅延が完全に解消され、さまざまなリアルタイムのインテリジェント端末アプリケーションに最適です。
4. 低消費電力で高集積度を実現し、小型化された端末に適しています
薄型軽量で低消費電力が求められるウェアラブル機器や小型IoTデバイスのニーズに応えるため、高性能ADCは高い集積度と最小限の外部回路、コンパクトな外形を実現し、基板面積の削減とハードウェア設計の簡素化を可能にしています。同時に、超低消費電力によりシステム全体のエネルギー消費を効果的に抑制し、デバイスのバッテリー駆動時間を延ばすとともに、性能と実用性のバランスを適切に保ちます。
二。なぜ外部ADCを選ぶのか？
組込みマスターコントローラADCの核心的な技術的課題
ほとんどのマスターコントロール用マイコンには内蔵ADCが搭載されているにもかかわらず、なぜハイエンドなオーディオ機器やAI対応デバイスでは依然として外部のディスクリートADCが必要とされるのでしょうか。根本的な原因は、コントローラに内蔵されたADCが汎用設計であり、基本的なデータ取得にとどまり、高解像度の音声録音や低ノイズのインタラクション、多チャンネルの同期サンプリングといった高度な要求には対応できない点にある。その結果、ハイエンドな端末用途においては克服できない固有の限界を示す。
従来のIoT機器や単純なセンシングデバイスは、内蔵のADCを活用することで安定して動作します。しかし、AI搭載ウェアラブル端末やスマートスピーカー、ヒューマノイドロボットなど、音声の純度やリアルタイム性、安定性に対する要求が極めて厳しいアプリケーションでは、組込みADCの固有の限界が全体のユーザーインタラクション体験を著しく損なうおそれがあります。
1. 信号対雑音比が低く、背景ノイズがひどく、声の明瞭度が乏しい
広範な互換性を確保し、コストを抑制するため、メインコントローラにはノイズ耐性が弱い簡素化されたオンチップADCアナログ回路が搭載されています。内部チップバスや高周波回路、電源のスイッチング動作による干渉に対して非常に敏感であり、その結果、バックグラウンドノイズが増大し、信号対雑音比が不十分なものとなります。実用的には、微弱な音声コマンドや遠方の声が雑音に埋もれてしまうため、電流ノイズや残留環境雑音がしばしば問題となります。その結果、音声の明瞭度が低下し、誤検出による誤起動や認識精度の低下が生じ、高精細な音声収録の基準を満たせません。
2. 動的範囲が不十分で、歪みやクリッピングを起こしやすい。
人間の声は極めて広いダイナミックレンジを有している。ささやき声は微弱な信号を生じる一方、大声での会話は顕著なピークを形成する。一方、ほとんどのマスターコントロールユニットに内蔵されているADCは動的範囲が比較的狭いため、強信号と弱信号を同時に処理することができません。微小信号の取得において分解能が不十分だと細部が失われ、一方で大信号では過負荷やクリッピング歪みが生じやすくなります。その結果、低音量では声がこもったように聞こえ、高音量では音が歪むというよく見られる問題が発生し、いずれもAIによる音声認識およびエコーキャンセリングの性能を著しく低下させます。
3. チャンネル数が限られており、マルチチャンネル同時取得と組み合わせたエコーキャンセリングの要件を満たすことができません。
メインコントローラーに搭載されたADCチャンネルは非常に限られており、主流のスマートオーディオ機器にとって不可欠なエコーキャンセリング（AEC）アルゴリズムでは、エコー抑制のためにスピーカーの再生リファレンス信号を取得するための専用ADCチャンネルが1本、場合によっては複数必要となります。これにより、すでに不足しているチャネル資源が直接圧迫され、デバイスはマルチチャンネルマイクロフォンアレイによる録音と音声収集を同時にサポートできなくなります。サンプリング切り替えに時分割多重方式のみを用いるため、音声の欠落やデータの同期ずれが生じやすく、その結果、エコーキャンセリングの失敗、ノイズリダクション性能の低下、音場定位の不正確さなどへと直結し、高度なインテリジェントオーディオの要求には応えられません。
要約すると、専用の高性能ADCを搭載することは冗長ではなく、むしろハイエンドなスマートデバイスにおいてユーザー体験を一段と向上させるための必須条件です。専用のスタンドアロン型ADCは、独自開発のアナログ・フロントエンド、マルチチャネル構成、および高度なノイズ低減と低遅延設計を備えており、メインコントローラに内蔵されたADC固有の限界を完全に克服します。Awinic AW8940Xシリーズは、前述の業界における課題を解決するために特別に設計された、高性能オーディオADCソリューションです。
三。Awinic社のAW8940XシリーズADC、
コアな端末ニーズに的確に一致させる
ADCチップの性能は、エンドユーザーエクスペリエンスの上限を直接左右する。市場に出回っている低価格のADCは、一般的にSN比が低く、歪みが大きく、遅延が顕著で、消費電力の制御も不十分であるため、音声がこもる、背景ノイズがひどい、応答が鈍いといった問題を招きやすくなっています。主要な業界課題に応えるため、Awinic Electronicsは実運用における豊富な事例を基に製品ラインナップを磨き上げ、高性能オーディオADCチップ「AW8940Xシリーズ」を発売しました。包括的で高性能なADC機能を備えており、AI搭載ウェアラブル機器、スマートオーディオ機器、スマートホーム、ヒューマノイドロボットといった主流のアプリケーションに最適です。

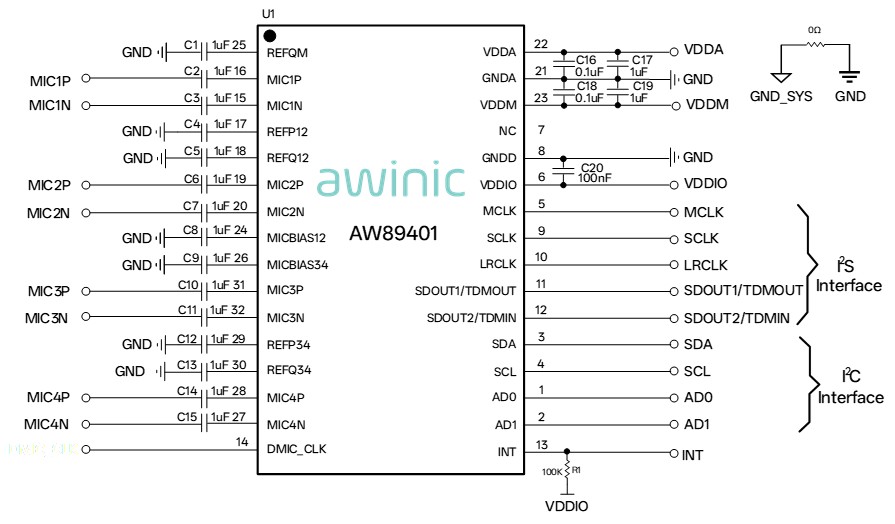

図1：AW8940Xシリーズの典型的なアプリケーション回路
1. 最先端の音響パラメーターが、信号取得の精度を再定義する
AW8940Xシリーズは、102 dBという超高SN比を実現する複数のチャンネルを備えており、Awei独自のSummmixerアーキテクチャにより、さらに向上して108 dBに達します。さらに、総合高調波歪み＋ノイズ（THD+N）が−94 dBという極めて低い値を実現しており、その性能指標は常に同クラスでトップレベルに位置しています。超高SN比により、背景雑音を高精度で抑制し、目的の音声を正確に分離できます。広いダイナミックレンジ対応により、ささやき声レベルから高デシベルの音声までを難なく処理し、従来の「小さすぎてはっきり聞こえない」や「大音量時の歪み」といった課題を完全に解消。音源で真のHD画質・ロスレス録音を実現します。
2. 超低遅延、リアルタイムのインテリジェントなインタラクションに最適化
当チップは、Ai‑Wei社独自の高速変換アーキテクチャを採用し、60 μsという超低遅延を実現するとともに、8〜32ビットの可設定ビット深度で最大768kHzのサンプリングレートに対応します。高精細オーディオやリアルタイムのAIインタラクションといった分野で高度な要件を満たし、AIインターホン、スピーカーのウェイクアップ、ロボットとの対話などのアプリケーションにおいて、同期性と遅延のないパフォーマンスを確保します。
3. 低消費電力かつ高集積化により、小型端末に適しています
コンパクトでポータブルなデバイスのニーズに応えるため、AW8940Xは超低消費電力を実現し、最小動作電流はわずか7.8 mAにまで抑えられており、デバイスのバッテリー駆動時間を大幅に延ばします。同時に、当製品は高い集積度を備え、必要な外付け部品が少ないため、最小限の配置で基板面積を大幅に削減し、薄型・軽量なデバイス設計を実現するとともに、メーカーの研究開発コストおよび量産コストの低減にも寄与します。
四。高品質なADCは、インテリジェントなユーザー体験を支える目に見えない基盤である
スマートデバイスの目に見えない“感覚神経”として、ADCチップは一般にはあまり知られていないかもしれませんが、優れたスマートデバイス体験の基盤を支える存在です。チップのサンプリング精度、応答速度および安定性は、エンドユーザーのインタラクション体験の基準を直接左右する。
オンデバイスAIや超薄型ウェアラブル機器が急速に進化するなか、低価格帯のADCは、高解像度・リアルタイム性能・低消費電力という業界の要件をもはや満たせなくなっています。
Awinic AW8940XシリーズのADCチップは、高性能なアナログ‑デジタル変換における4つの中核的優位性を実現しており、高精度、低歪み、低遅延、超低消費電力という堅牢な性能を活かして、端末側の信号取得における課題を解決します。それらは、幅広いスマートデバイスのセンシング機能とインタラクション機能を支え、デバイス上で滑らかで安定し、高精細なインテリジェンスの実現を可能にしています。
