[新製品発売] 超コンパクトで超薄型、ナノアンペアレベルの低消費電力! アベニックAW3511xロードスイッチ携帯端末の電源ライトと薄型耐久性のロック解除新しいスキーム

2026-07-14

今日、スマートウォッチやスマートリング、TWSイヤホンなどのウェアラブルデバイスは、軽量で超薄型のデザインと長時間駆動を実現する方向へ急速に進化しており、これに伴い、電力管理用部品にはサイズ、消費電力、性能の面で一段と厳しい要求が課されています。従来のロードスイッチには、比較的大きなパッケージサイズや、恒常的に高い静止時消費電力といった課題があります。同社は、次世代のポータブルスマートデバイスにおける研究開発および設計の要件をもはや満たすことができません。

AIWEIエレクトロニクスは、電力管理分野に深く根差し、業界主導の技術変革を的確に見据え、超小型・超薄型のシングルチャネル・ロードスイッチ「AW3511xシリーズ」を発売しました。この製品は、超小型の0.618mm×0.618mmパッケージと厚さわずか0.37mmの極薄設計を備えており、ウェアラブル機器やポータブル医療機器などのニッチな用途にきわめて適しています。低消費電力、コンパクトな外形寸法、高い信頼性を備えた次世代の電力管理ソリューションをエンドユーザー向けに開発しています。

コア製品の優位性

私は。超薄型パッケージが、最終製品の新たなデザイン可能性を切り拓く

AW3511xシリーズのフラッグシップモデルであるAWP35116CSRは、厚さ0.37mmの超薄型WLCSPパッケージを採用しています。業界標準の0.465mmパッケージと比較して厚さを20％削減しており、スマートリングや超薄型スマートウォッチなど、厚さと重量に厳しい要求が求められる最終製品に最適です。製品の構造設計と美的な革新に、十分なデザインの自由度をもたらします。

二。ナノレベルの超低消費電力により、デバイスのバッテリー駆動時間を大幅に延長します。

当製品シリーズは、最小16nA（ISD）という超低消費電力を実現しています。ペリフェラルオフ待機モードでは、アイドル時の消費電力を最小限に抑え、システム全体のきめ細かな電力管理を実現し、ウェアラブル機器やポータブル医療機器のバッテリー駆動時間を大幅に延ばします。

三。保護メカニズムの強化とシステム信頼性の向上

•QOD（クイック出力放電）：デバイスの電源をオフにすると、出力コンデンサに蓄えられた残留電荷を迅速に放電し、周辺部品に対する正確で信頼性の高いパワーダウンを実現します。この製品は、表示デバイスや振動モーターなど、オン／オフのシーケンスにおいて極めて高いタイミング精度が求められる重要度の高いアプリケーションに最適であり、タイミングに起因する不具合を排除します。

•RCP（逆電流保護）：出力電圧が入力電圧を上回った際に逆電流の流れを効果的に阻止し、デバイスのバッテリーや上流の電源回路を損傷から守ることで、端末機器の耐用年数と運用上の安全性を向上させます。

AW3511x超小型・超薄型製品シリーズのご紹介

VIN＝5.5V Rds(on)＝52mΩ

VIN＝3.3V Rds(on)＝64mΩ

VIN＝1.8V Rds(on)＝100mΩ

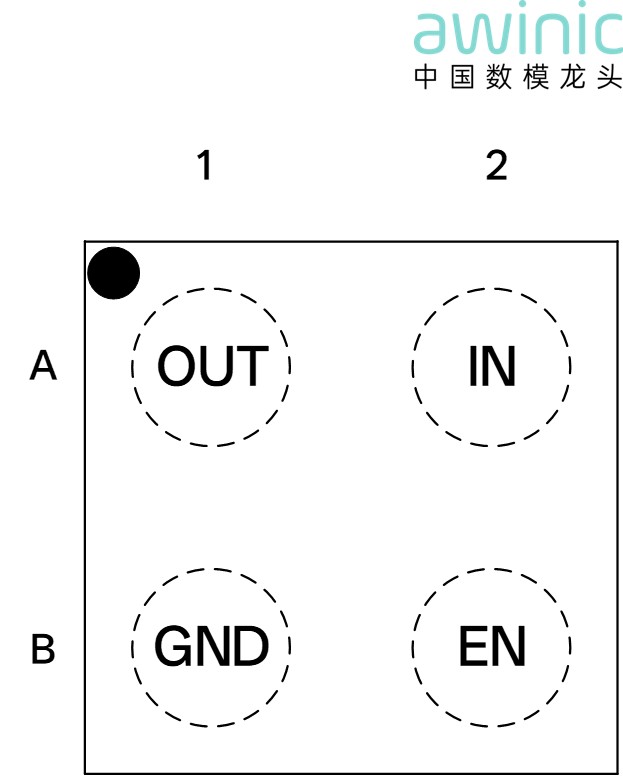

図1 AW3511xパッケージ情報

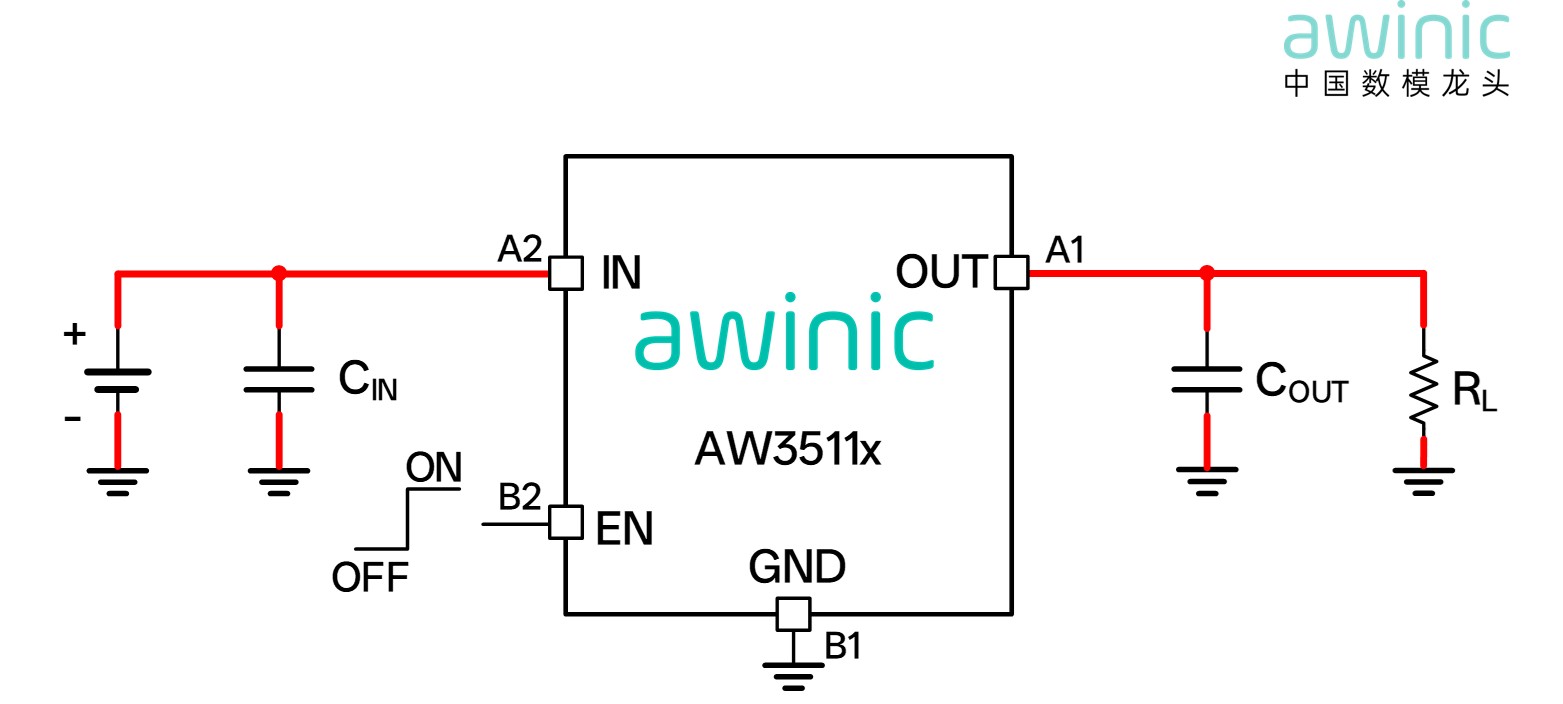

図2：AW3511xの典型的なアプリケーション回路


図3製品の適用シナリオの例

製品選択表

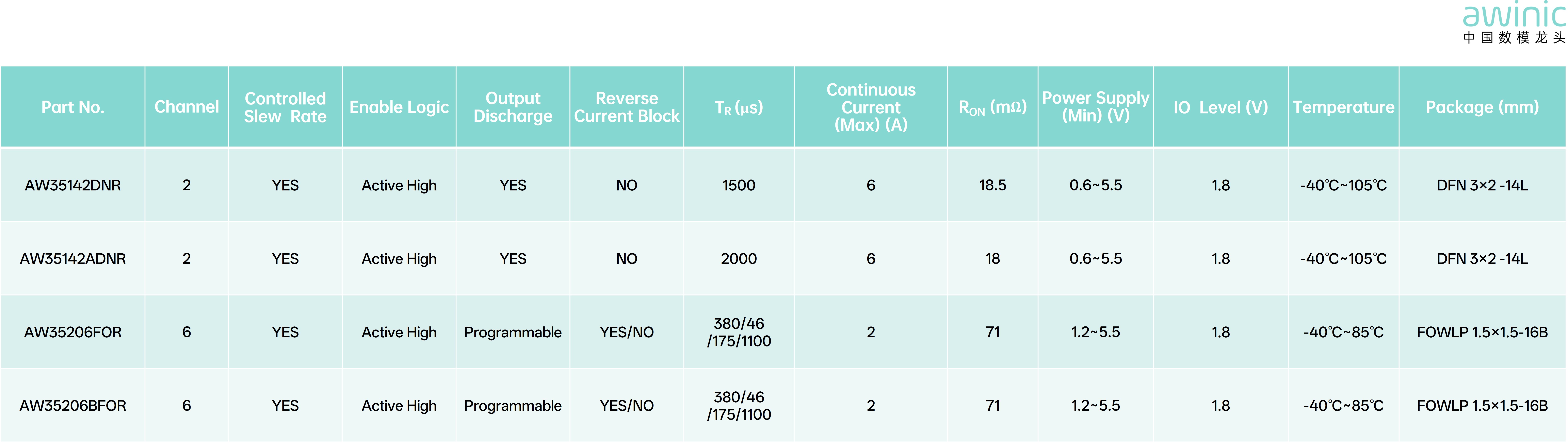

表1：マルチチャネル・ロードスイッチ製品選定ガイド

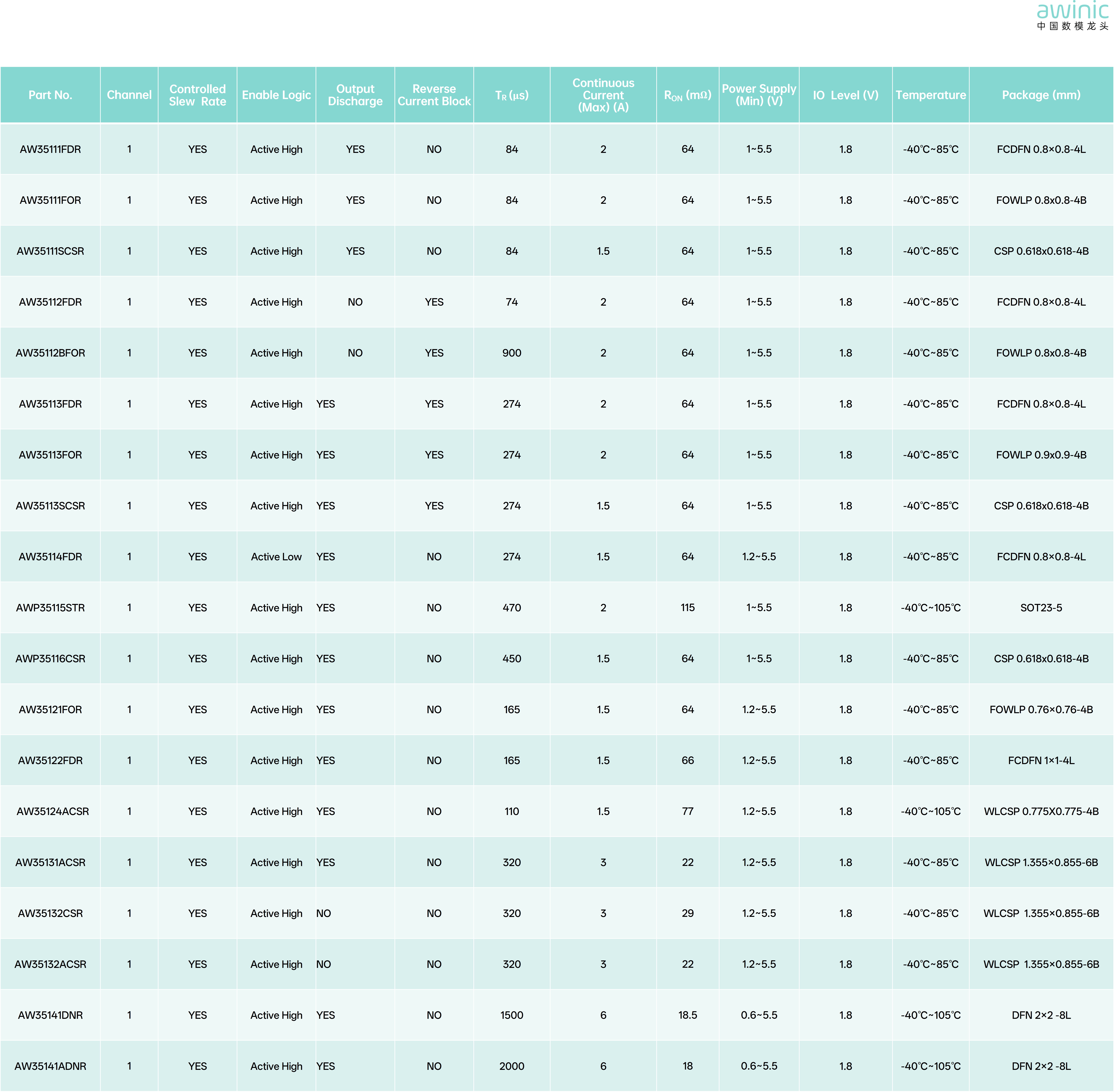

表2：シングルチャネル・ロードスイッチの製品選択ガイド
