デジタルオフィス、オンライン教育と創造的なデザインシーンは拡大し続けており、世界的なタッチ機器は急速に成長し、容量性ペンが市場をサポートしています。「精密な手書きとデジタルリンク」に対するユーザーの需要は爆発的に高まっています。特に学生、事務員、創造的な専門家の間で、導電性ペンは「オプションのアクセサリー」から「必要な道具」にアップグレードされました。
指先がペンホルダーを軽く握り、ストロークが画面に正確に収まる場合、従来の書き込みの温度はDであり、デジタル技術の高効率に完全に一致します。これは、書き込み能力ペンでもたらされた全く新しい人生経験です。
教室では、あなたは「学习サポートオフィサー」です。実際に書かれたテクスチャを復元するための微妙な圧力、テキストへの自動的な手書き、より効率的な学習。
図1教室使用シナリオ
会議室、それは「効率アクセラレータ」です: 会議の要点、音声同期入力、それはより正確かつ便利にビューのリモートティントランスミッションを記録します。
図2オフィスでの利用シナリオ
作成するときは、「Inspit PATCHER」です。高精度のポジショニングと全角のチルトツードで、創造性を表す繊細なブラシストロークとインスピレーションを軽く取りません。
図3 creitを使用するシナリオ
デジタルライフのための「コネクタ」、スタイルはシーン全体を効率的に適用します。
従来の書き込みの質感からデジタルの利便性まで、手書きの容量性ペンは経験への障壁を溶かします。すべての文章は、紙とペンの高効率と暖かさの両方を持っています。そして、未来のデジタルライフがより良く、より発展するのを助けるために。
次の図は、AIが電子機器に対して開始したスタイルソリューションを示しています。

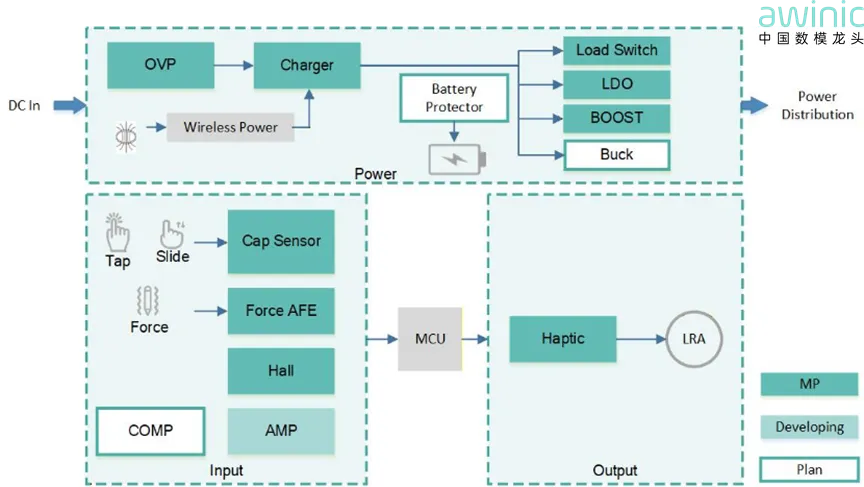

図4スタイルのアプリケーションブロック図
Force AFE (圧力感知フロントエンドチップ)
ペンと紙のレベルの軽くて重いストロークを回復する魂
Aiは圧力検知のフロントエンドの先端であり、スタイリッシュな紙とペンの感触を持つ秘密兵器です。それは正確に押すことの力の微妙な変化を認識します。軽いタッチは細かい筆記体であり、重いプレスは厚いインクストライクです。応答速度は非常に速いので、指先の力に使用して電子画面に書き込むことができます。普通の紙とペンの実際の書き込みテクスチャは、重量に応じて刻印することができます。
組み込みの高度なベースライン追跡アルゴリズムとDAC自動キャリブレーション機能は、Castleが保証されている基本的な圧力感知性能の安定性と精度です。また、低ノイズ、低消費電力、小型、便利な操作の利点を組み込んでおり、ニップは繊細な強度認識を持っており、各ペンに独自の書き込みを与えます。
AIが電子機器用に導入したAW8687xシリーズの低消費電力圧力検出チップには、10,000の圧力検出レベルがあり、高速でデータを取得できます。手書きの厚さは正確に制御することができます。
• 14ビットSAR ADCが所有
• 1.7 μ V (TYP) の低ノイズ
• ADCサンプリングレート最大200kSPS
• 内蔵2段式PGA、最大256倍の信号増幅をサポート
12ビットDACでは、> 500mV @ 2.8V DCオフセットの最大補正関数を使用できます。
• ローパワー電流: 4 μ A @ 3.3V
• ベースライン追跡機能をサポート
• DAC自動キャリブレーションのサポート
• WLCSP 1.41X1.41-16B

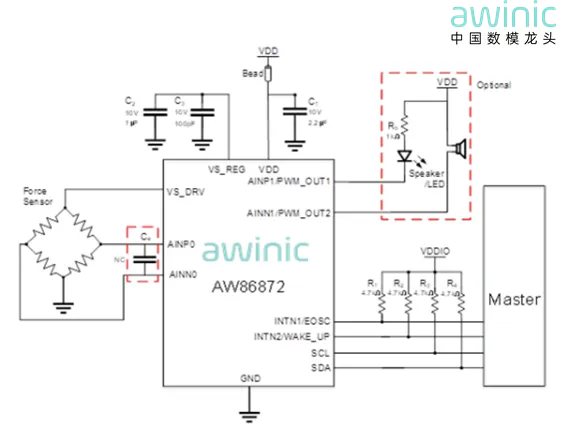

図5 AW86872一般的な回路図面
触覚 (触覚フィードバックドライバーチップ)
スタイル「Write to touch」
Aiは、触覚フィードバックドライバーチップであり、スタイルの「触覚マジシャン」です。リニアモーターと接続して、クリックアンドライトアクションを明確な振動感覚に変換できます。クリックは明確な「軽い衝撃応答」です。連続書き込みは一貫して「繊細なフィードバック」であるため、すべての書き込みには「手書きだけでなく視覚的にもリアルなタッチがあり、より多くのタッチ感を与えます。
一方、awinicの自己開発のawinic TikTap®アルゴリズムはカスタマイズされた振動波形をサポートし、モーターは自由に振動することができ、ユーザーにとって繊細であり、高精度の触覚インタラクティブ体験を提供します。
アクティブインタラクションシステムの振動フィードバックは、高性能触覚ドライバICによって制御される。2017年にAiがリニアモータードライブICを発表して以来、触覚タッチフィードバックシステムは高く評価されています。それは機器の触覚体験を改善するために国内外の多くの主流メーカーにとって好ましい計画となっています。
電子機器用のAiは、CSRを立ち上げたスタイルアプリケーションの高度な統合に対応する高性能小型ドライバーAW86235です。
• 3 K SRAM、豊富な触覚効果
• AAE: 高度な自動ブレーキエンジン
• LCC3.0センサーレス閉ループ制御
UVLO 2.4 ~ 2.7Vは一致できます
• ダイナミックバッテリー落下防止
• ハードウェアトリガーのサポート
• 自動的に待機状態に入ることができます
• WLCSP 1.03x1.03mm-9B

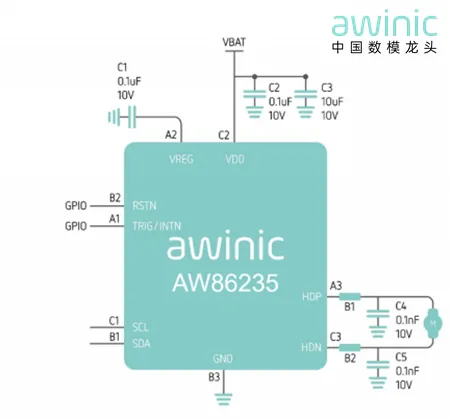

図6 AW86235の典型的な図面
AiはForce Hapticのシステムソリューションで、2msでより高速な応答を提供できます。圧力信号は、圧力感知端子によってリアルタイムで収集および処理され、振動波形および伝達は、デバッグデバイスによって直接動力を供給される触覚である。プログラム可能なトリガーモジュールによってダイナミックに調整されます。ハードウェアレベルでの直接接続と各リンクの低遅延回路設計により、ソフトウェアスケジューリングの追加時間が削除されます。

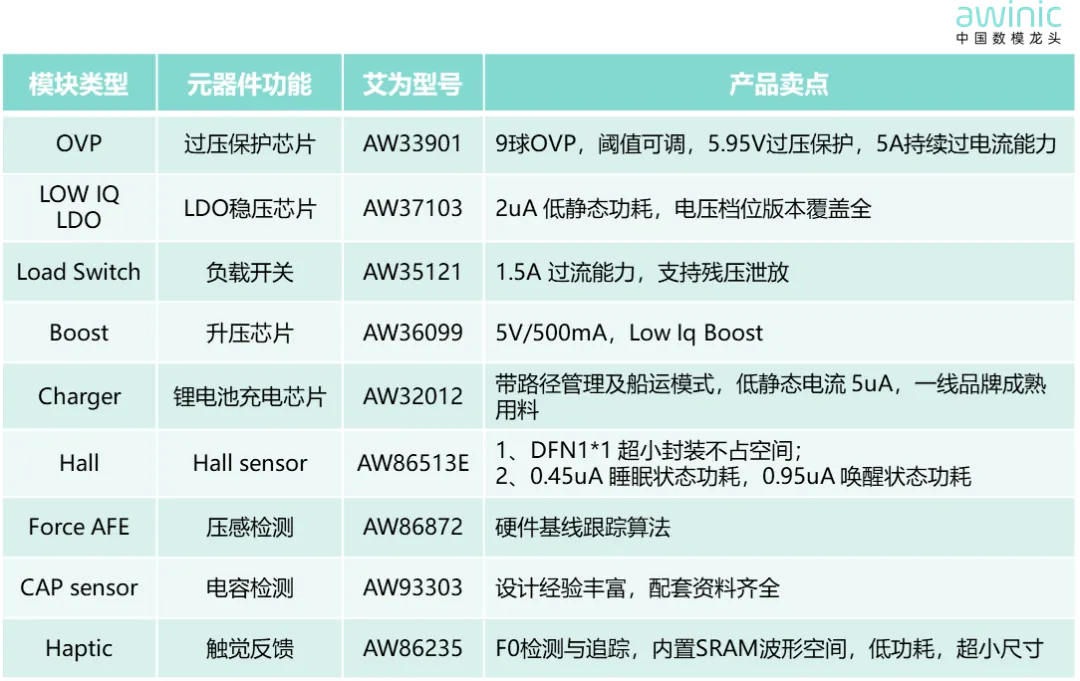

表1スタイルウィンドウの推奨材料
