【新製品】優れた熱管理と高効率を両立：アイウェイ電子のバックライトドライバが薄型デバイスのパフォーマンスを最大限に引き出す

2025-12-01

家電製品が薄さと長寿命を追求し続けている時代に、バックライトシステムのエネルギー効率は重要なボトルネックになっています。従来のソリューションは、軽負荷シナリオでは非効率的であり、熱性能が不十分であるため、デバイスの寿命が大幅に制約され、信頼性のリスクが発生します。によって、によって、そしてによって

デジタルおよびアナログのリーダーであるAiは、新世代のステップアップLEDドライバーチップであるAW9967FSRを導入する電子機器で、科学的および高度な熱管理技術を使用して優れた放熱機能を生み出します。89% の超高効率と110 ℃/Wの超低熱抵抗で、より高い効率とより完璧な品質で製品を護衛するために、そして、小容量ドライバーチップのパフォーマンスの上限を再定義します!

01主な製品の特徴

02アプリケーションシナリオ

シングルバッテリー駆動の大画面バックライト

AW9967FSRは、12インチ以下の平板に適しており、50個未満のランプビーズを使用するスキームでは、単一のリチウム電池の直接電源をサポートします。50を超えるランプビーズのアプリケーションでは、ブーストチップを使用して誘導電源を5V以上に増やし、バックライトの明るさを高くすることができます。

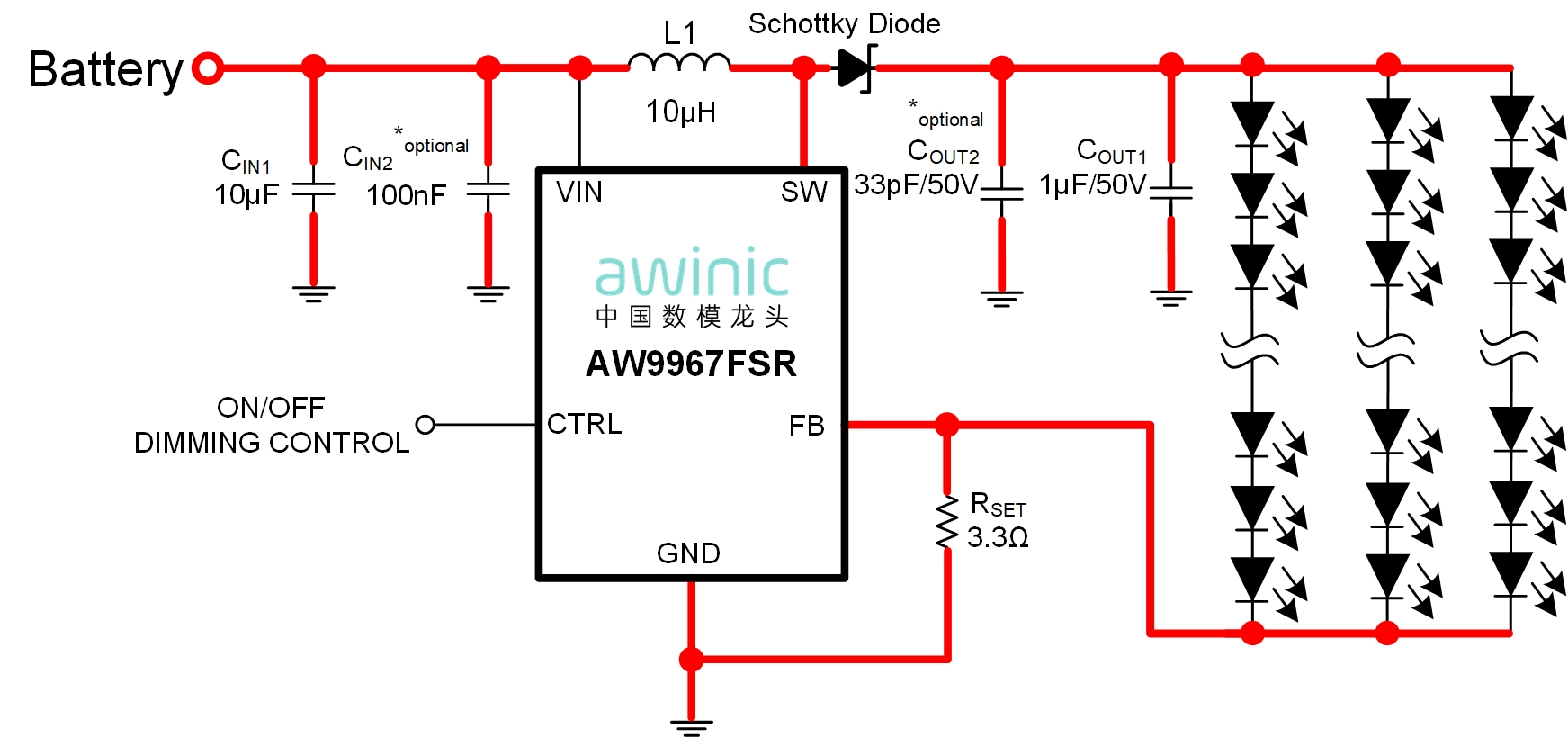

図1 50のランプビーズの応用

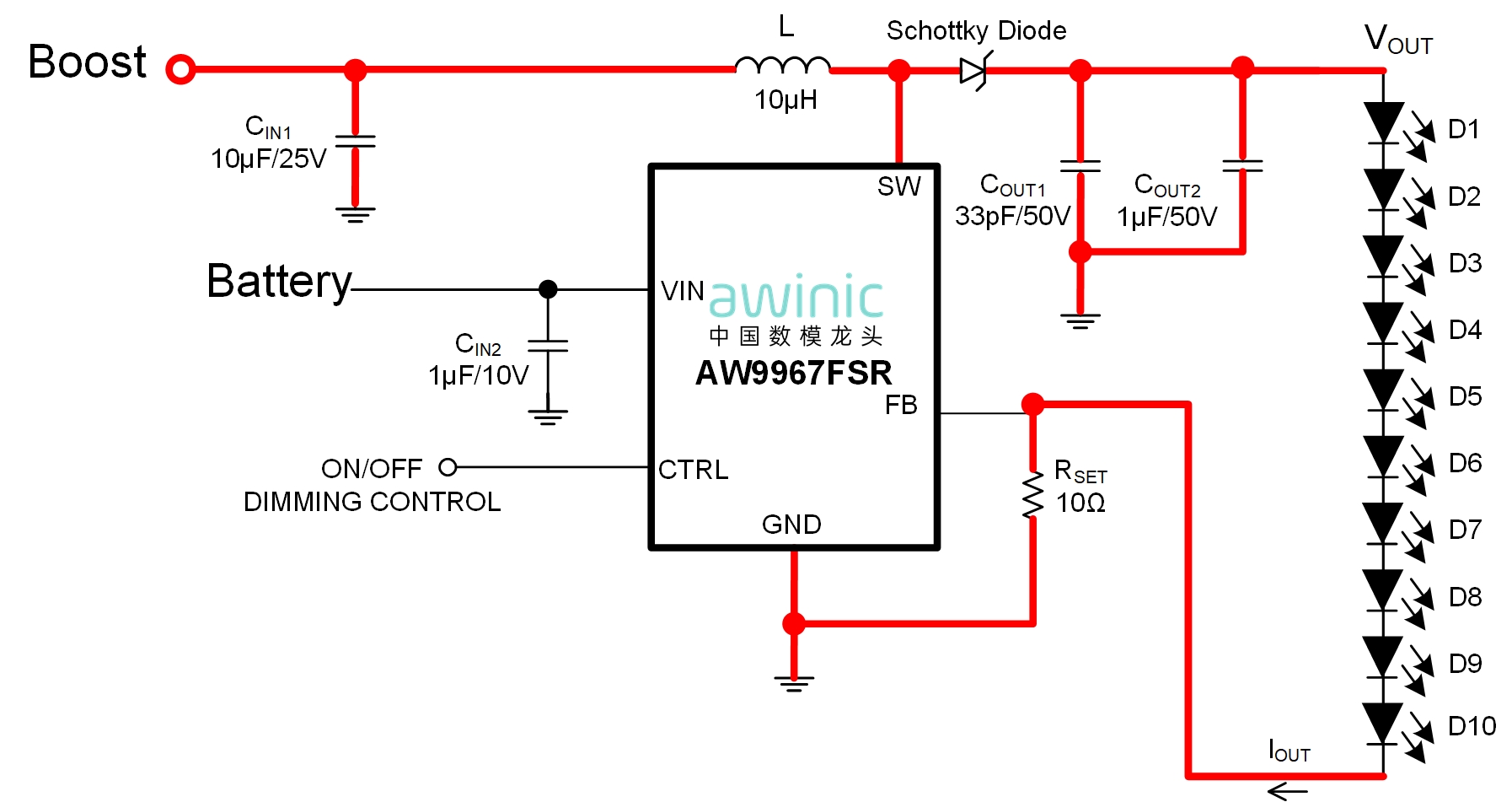

図2 50以上のランプビーズの応用

IPCネットワークカメラ、24時間稼働「クールハート」

IPC電源は一般的に12Vです。LEDの電流要件が高く、一般的に200mAよりも大きいため、このシナリオでは、Aiは2つのスキームを推奨します。

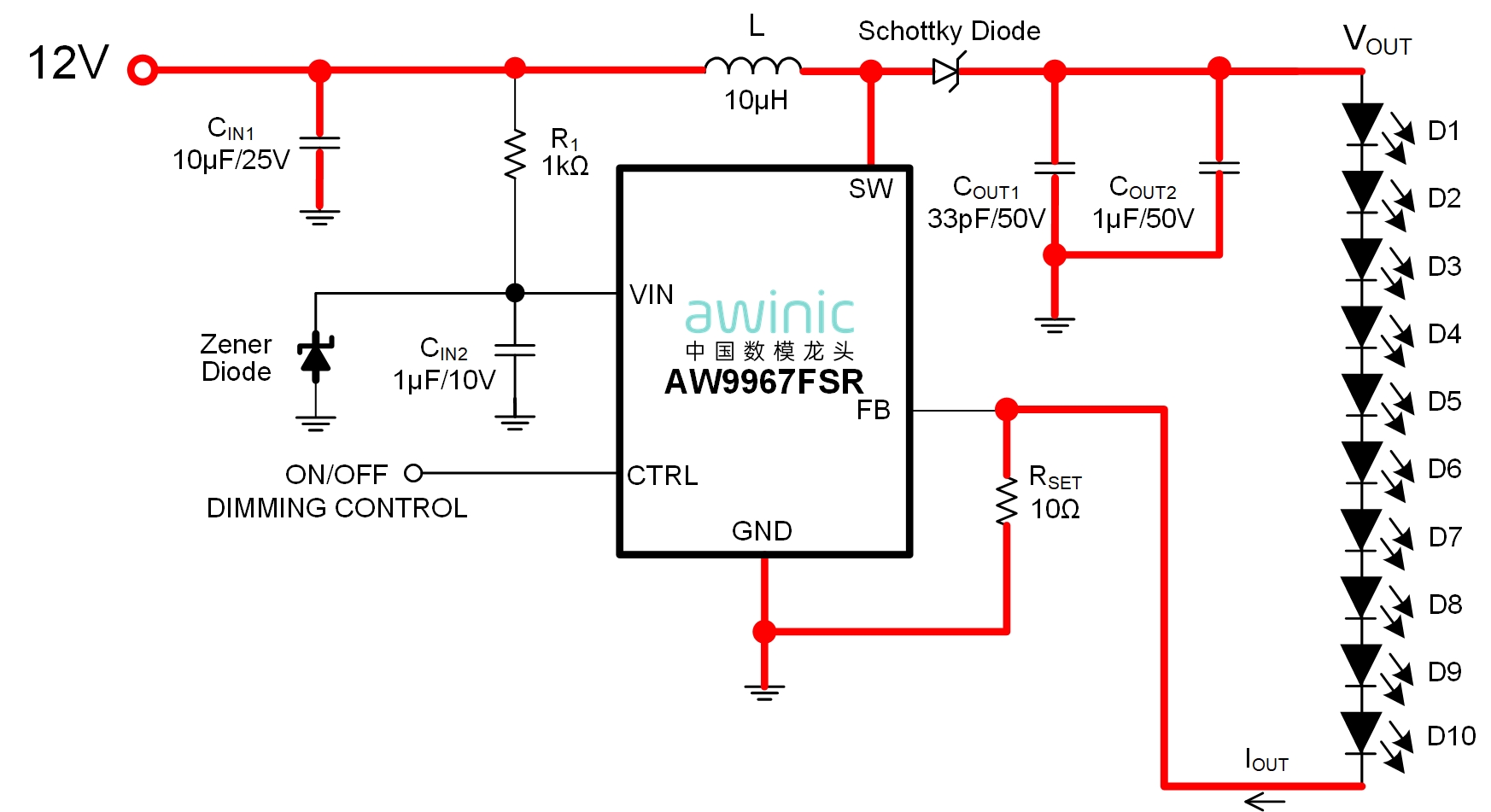

図3スキーム1


図4シナリオII


03プロダクト利点の効率が大幅に改善されました

高いバッテリー寿命は、ほとんどすべてのモバイルデバイスが追求する目標です。AW9967FSRは、11P6Sランプビーズ構成で85% 以上の10-100ma効率と90% 近くの超高効率を備えており、デバイスのバッテリー寿命をさらに向上させることができます。

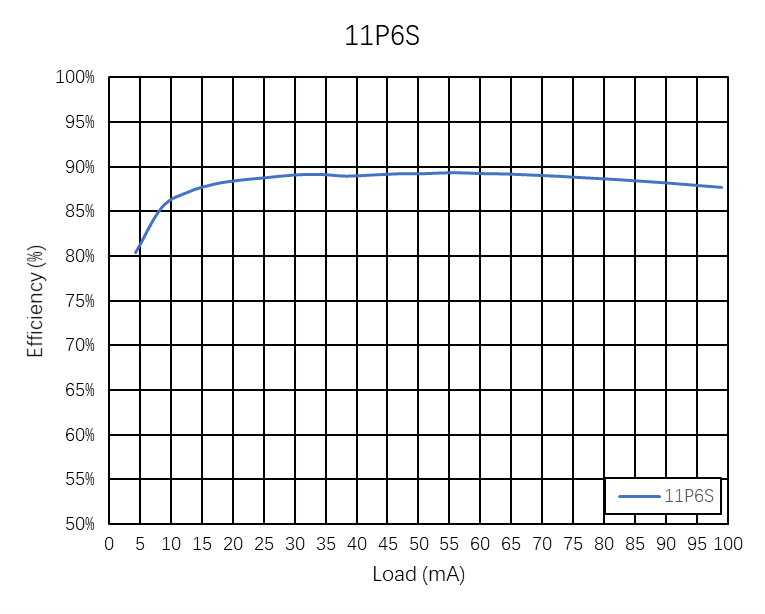

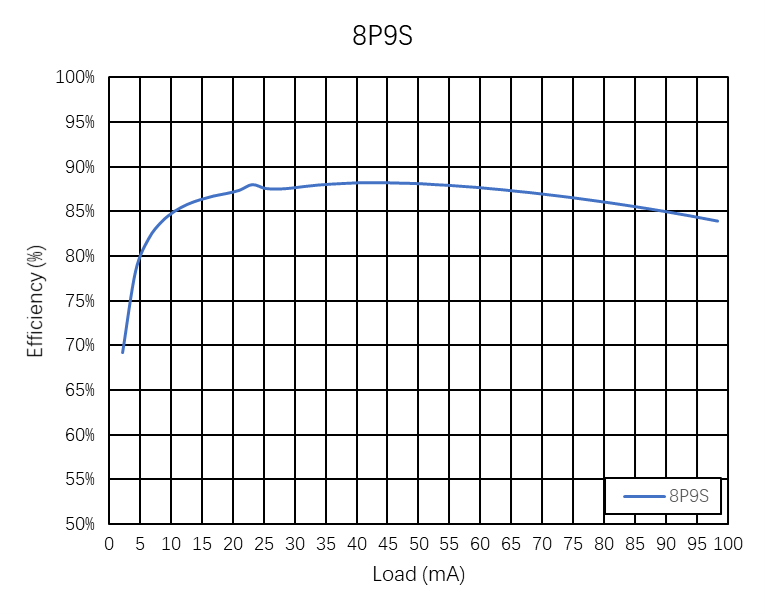

図5大幅に改善された効率



パッケージの改善、熱抵抗の低下

FC (フリップチップ) パッケージは、チップを逆さまにしてバンプを介して基板パッドに直接接続する方法を使用し、通常のWB (ワイヤーボンド) パッケージの金属ワイヤーを置き換えます。WBパッケージと比較して、FCパッケージには次の利点があります。

1.パッケージの耐熱性を効果的に低下させ、チップの放熱能力を向上させます。

2.信号の遅れを短くし、ピンの中の寄生を減らして下さい;

3.パッケージはより薄く、より多くのアプリケーションシナリオに適応します。

FC-SOT高度なパッケージの祝福により、AW9967FSRの熱抵抗 (rθ ja) はYoushangのそれに比べて80 ℃/W大幅に低下します。熱抵抗の比較を以下の表に示す。

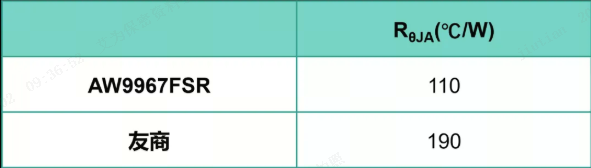

表1熱抵抗の比較

AW9967FSRは、その軽負荷効率の利点がピアをはるかに超えており、高度なパッケージによってもたらされる低熱抵抗の利点により、バックライト駆動分野により多くの可能性をもたらします。

04 Aiはシリーズバックライト制品セレクションテーブルです

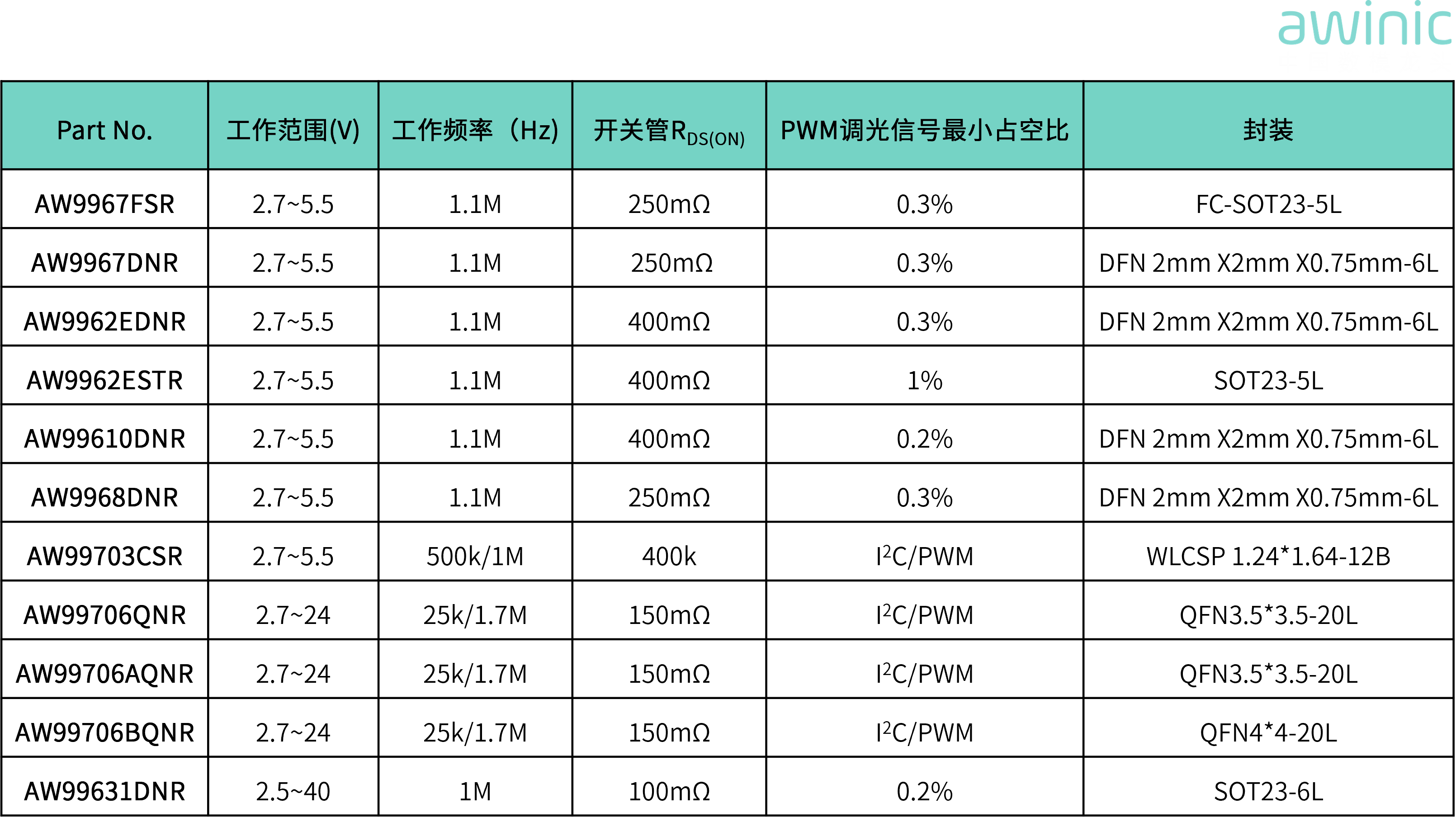

表2 AIシリーズバックライト製品の選択表
