【新製品】マルチカメラ搭載機器の電源に新たなベンチマーク：アイウェイ電子が7系統の出力を備えた高性能LDO PMICをリリース

2025-12-22

携帯電話を使用して夜のシーンをキャプチャし、XRメガネに没頭すると... マルチカメラの共同作業の背後にある「電源」が重要だと思ったことはありませんか。電源のわずかな変動は、画面のノイズ、フォーカスの低下、またはバッテリーの寿命の短縮を引き起こす可能性があります。によって、によって、そしてによって

デジタルアナログリーダーであるAW37007CSRは、7チャネルの高性能LDOを統合したPMICであり、2チャネルの1.5A DVDDを高電流で含みます。低電圧ドロップと高速過渡応答機能、および高PSRRと低ノイズの5チャンネルのAVDD (3チャンネルは600mAをサポート、カメラモジュールに必要なCore、IO、Analog、AF、OISなど、あらゆる種類の電源に完全に適合する2チャンネルのサポート700mA)。同時に、高度に統合されたフォームは、PCBが占めるボードスペースを効果的に削減し、AON (常時オン) 機能をサポートすることができます。携帯電話、タブレット、XRなどのマルチカメラデバイスの理想的な適応スキームになります。

製品の利点

低いドロップアウト电圧

AW37007CSRのドロップアウト電圧は非常に低くなっています。LDO1/2が1.2V/1.5Aを出力するとき、ドロップアウト電圧の典型的な値は120mVです。LDO3/4/6が2.8V/0.3Aを出力するとき、ドロップアウト電圧の典型的な値は100mVです。LDO5/7は、2.8V/0.6Aを出力するときのドロップアウトの典型的な値135mVです。このパフォーマンスにより、顧客はより低い入力電圧を使用できるため、効率が向上し、耐久性が向上します。

高いPSRR

AW37007CSRのLDO3-7は高いPSRR性能を有する。VINとVSYSの場合、PSRRは1Kで92dB以上、1mで50dB以上に達する可能性があります。ノイズに敏感なデバイスに電力を供給するのに非常に適しています。カメラモジュールの応用では、それは効果的に電力変動によって引き起こされるカメラの電源リップルを減らし、イメージング品質を保証することができます。

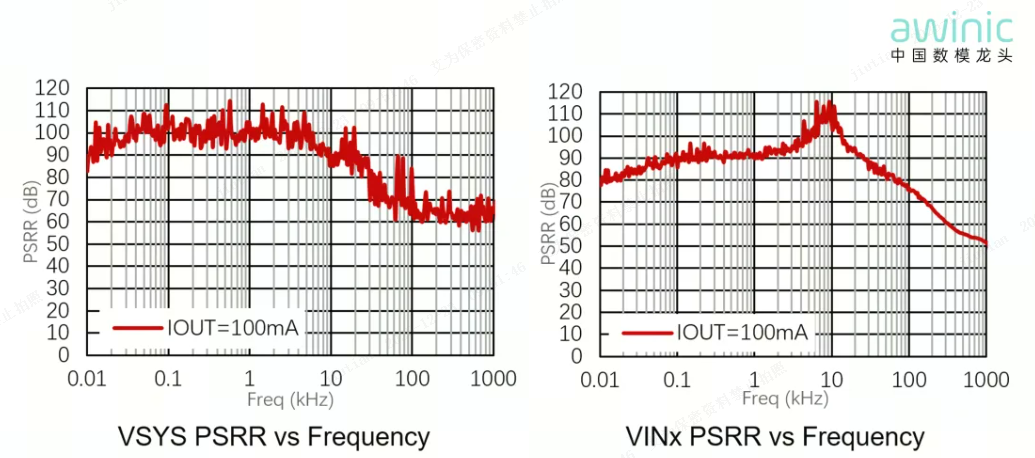

図1高いSPRRの性能

高速トランジェント応答

カメラモジュールのアプリケーションでは、解像度の切り替え、フレームレートの切り替え、フォーカシング、およびアンチシェイク作業には、負荷の突然変異が伴うことがよくあります。電源の過渡対応能力が不十分な場合、電圧は大きく変動し、画質に影響を与えます。AW37007CSRはそれぞれ高速トランジェント対応機能を備えており、カメラモジュールに安定した電圧を提供できます。

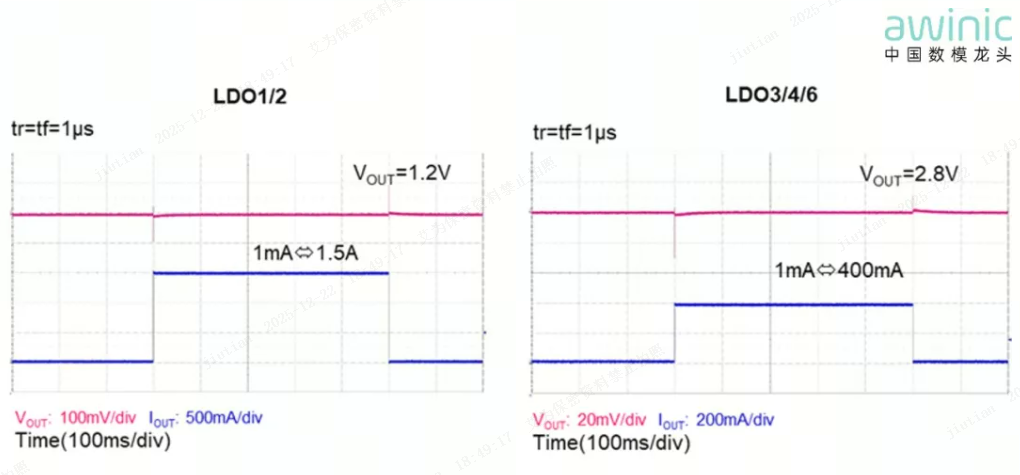

図2高速トランジェント応答機能

サポートAON (常にオン) 機能

AON(Always-on) 、カメラは常にオンですが、顔、眼球、ジェスチャー、動きの状態、2次元コードなどを認識できる低ピクセルモードで動作します。カメラの助けを借りて特徴的な機能を実現しながら、デバイスが消費電力を効果的に制御できるようにします。この機能の実現には、カメラモジュールに電力を供給するマルチチャネルLDO PMICに対する特定の要件があります。各LDOのENレジスタビットは異なるレジスタに格納する必要があります。そうしないと、実装プロセスで構成が失われるという問題が発生します。AW37007CSRは設計を完全に支え、プラットホームがAON機能を実現するのを助けることができます。

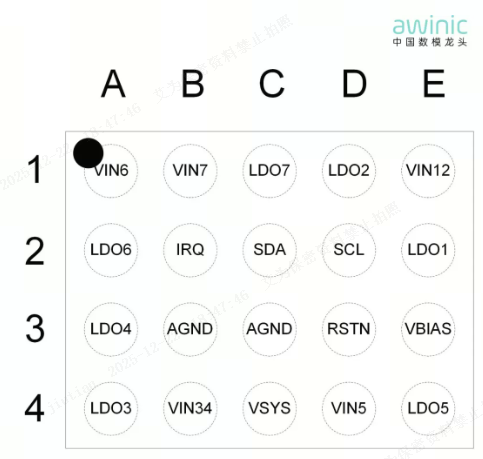

超小型パッケージ

上记の高性能仕様は、1.821mm × 1.405mmの超小型パッケージサイズで実现されており、同仕様の制品よりも约10% 小さく、そして顧客のPCB設計のための区域を救うことができます。

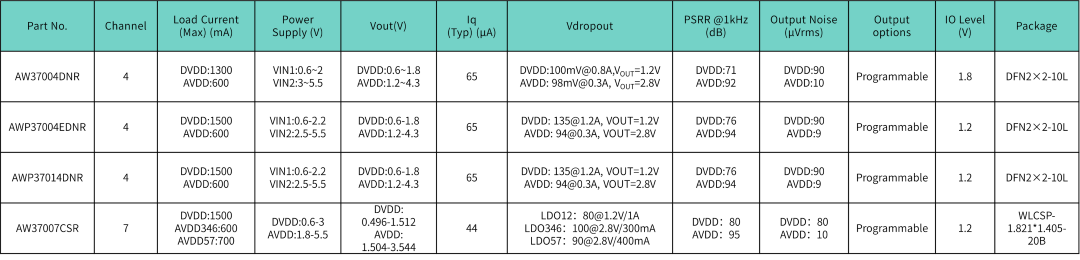

AW37007CSR製品仕様

VIN12入力電圧範囲: 3vへの0.6V

LDO1/2出力電圧範囲: 0.496V ~ 1.512V @ 8mVステップ径

LDO1/2ドロップアウト電圧: 120mV@1.2V、1.5A

LDO1/2出力電流能力: 1.5A

LDO1/2 PSRR to VSYS: 80dB (IOUT = 150mA、freq = 1kHz)

VIN34 ~ VIN7入力電圧範囲: 1.8V〜5.5V

LDO3 ~ 7出力電圧範囲: 1.504V ~ 3.544V @ 8mVステップ径

LDO3/4/6ドロップアウト電圧: 100mV@2.8V、300mA

LDO5/7ドロップアウト電圧: 135mV@2.8V、600mA

LDO3/4/6出力の現在の能力: 600mA
