【新製品発売】熱暴走を克服！Awinicの「Plus-TVS」がポートを強固に保護し、サージ電圧のスパイクを排除！

2026-04-20

デジタルオフィスの仕事とモバイルの生産性がユビキタスになるにつれて、ラップトップ、タブレット、および急速充電デバイスは日常の必需品になりました。PD 3.1 EPR 28V急速充電プロトコルの広範な採用は、より高い電力とより速い充電速度を提供すると同時に、ポート保護に前例のない課題をもたらします: 雷サージ、グリッド変動などの一時的な障害、静電放電、および異常なプラグ/プラグ解除イベント。これは、インターフェースチップの故障、システムの停止、さらには完全なデバイスの損傷につながる可能性があります。熱電の正のフィードバック効果により、従来のTVSデバイスは、電圧の「膨らみ」または「こぶ」現象を起こしやすく、クランプ特性が不均一になり、安全マージンが不十分になります。そして不十分な長期信頼性-ハイエンド機器の厳しいEMCおよび寿命要件を満たすことを困難にします。

業界全体の一般的な問題点に対処するために、Aiwei Electronicsは新しいPlus-TVSフラットウェーブ外科保護TVS-AW403063TCSRを開始しました。革新的なフィードバックメカニズムを活用して、従来のデバイスの熱電気暴走制限を克服し、超低動的抵抗と非常にフラットなクランプを提供します。厳しいサージ条件下では、十分な安全マージンを備えた安定したピークのない電圧を確保します。堅牢なESD保護、コンパクトなパッケージ、超低消費電力を組み合わせて、ラップトップ、PC、タブレット、その他のデバイスのPD3.1対応ポートと完全に互換性があります。次世代のスマート端末に、より信頼性が高く、安全で、長期にわたる一時的な保護ソリューションを提供します。

私は。製品概要

AW403063TCSRは、PD3.1準拠のEPR 28Vポートベースシステム用に設計された、耐外科性のフラットクランプTVSデバイスです。緊密に一致し、非常に均一なクランプ電圧、堅牢なサージ保護、およびコンパクトで極薄のフォームファクターを備えているため、ラップトップ、デスクトップPC、タブレット、およびその他のアプリケーションでのポート保護に最適です。

二。製品の利点

従来のディスクリートTVSデバイスがオンになると、その動的抵抗Rdは温度の上昇とともに増加します (正の温度係数)。この抵抗の増加により、電力散逸P = I ² × Rdがさらに上昇し、正のフィードバックが生成されます。

サージエネルギーが注入され続けると、放熱率が熱発生率よりも小さいとき、接合部温度は指数関数的に上昇する。このプロセス全体を通して、熱電気フィードバックループが不安定になり、図1に示すように、最終的に「キャメルハンプ」字型のVclamp曲線が生成されます。

28V PDポートアプリケーションでは、36VクランプTVSダイオードと定格40Vのチップの従来の組み合わせは非常に高いリスクをもたらし、安全マージンはわずか10% と非常に不十分です。サージテストでの合格率が低く、長期的な信頼性が低い。TVSの故障は、チップの損傷を直接もたらす可能性があります。

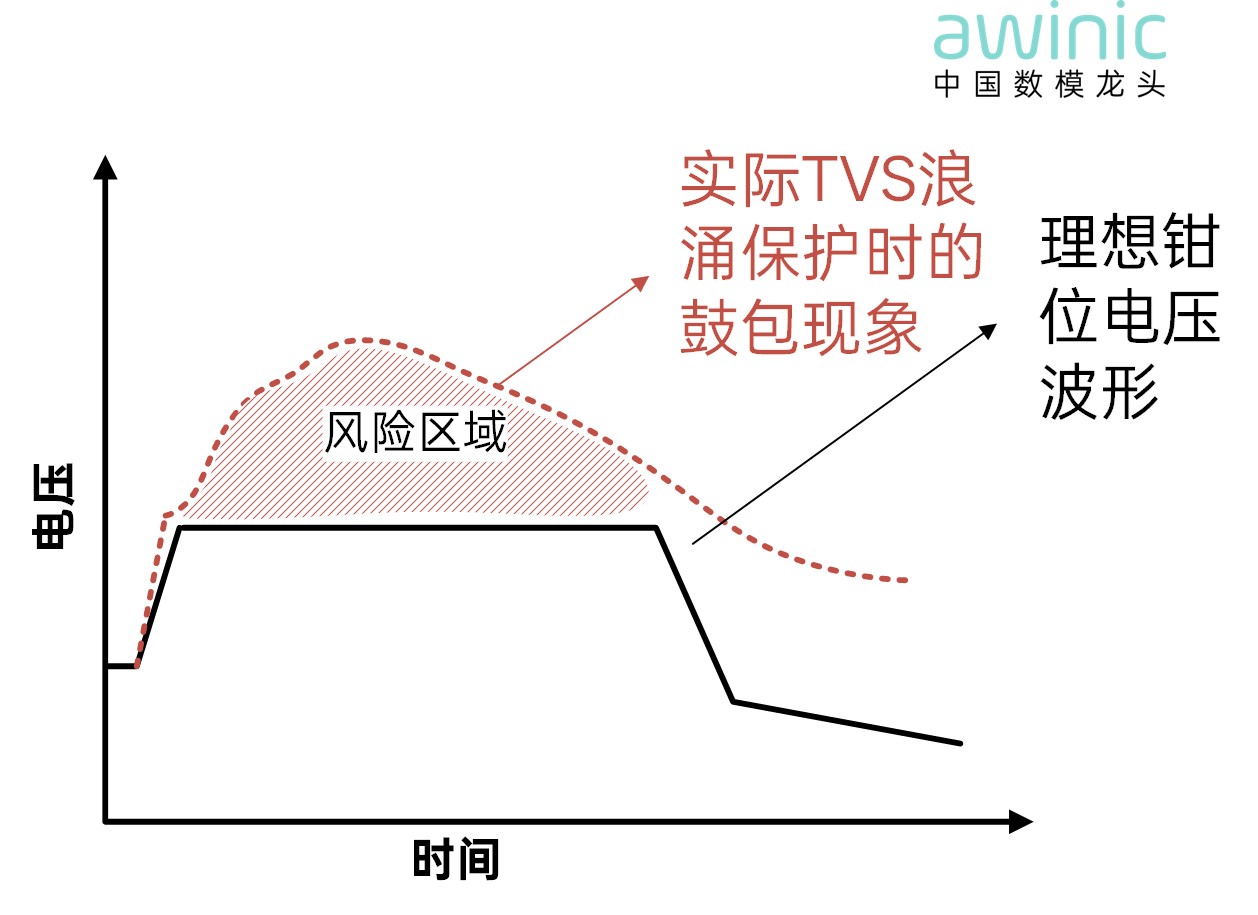

図1従来のTVSダイオードによって引き起こされるサージ保護中の電圧オーバーシュート現象



Aiweは、正確でソフトクランプを提供する独自のフィードバックメカニズムを備えた新しいAW403063TCSRを発売しました。200 V、8/20 µ sのサージ電流の下で、システムから接地までの電圧を40V未満にしっかりと保ち、動的抵抗をわずか5mΩ に維持します。落雷や電力網の変動によって引き起こされる高電力の一時的な急増から効果的に保護します。

産業用信号線の一般的なEMC要件に対応して、42Ω 抵抗器を介して結合された場合、IEC 61000-4-5に従って最大1kVの開回路電圧に耐えることができます。また、レベル4でIEC61000-4-2 ESD保護を組み込んでいます。この包括的なソリューションは、静電「雷」とサージ「津波」の両方を効果的に遮断し、過渡電圧がソースに機器の損傷を引き起こすのを防ぎます。

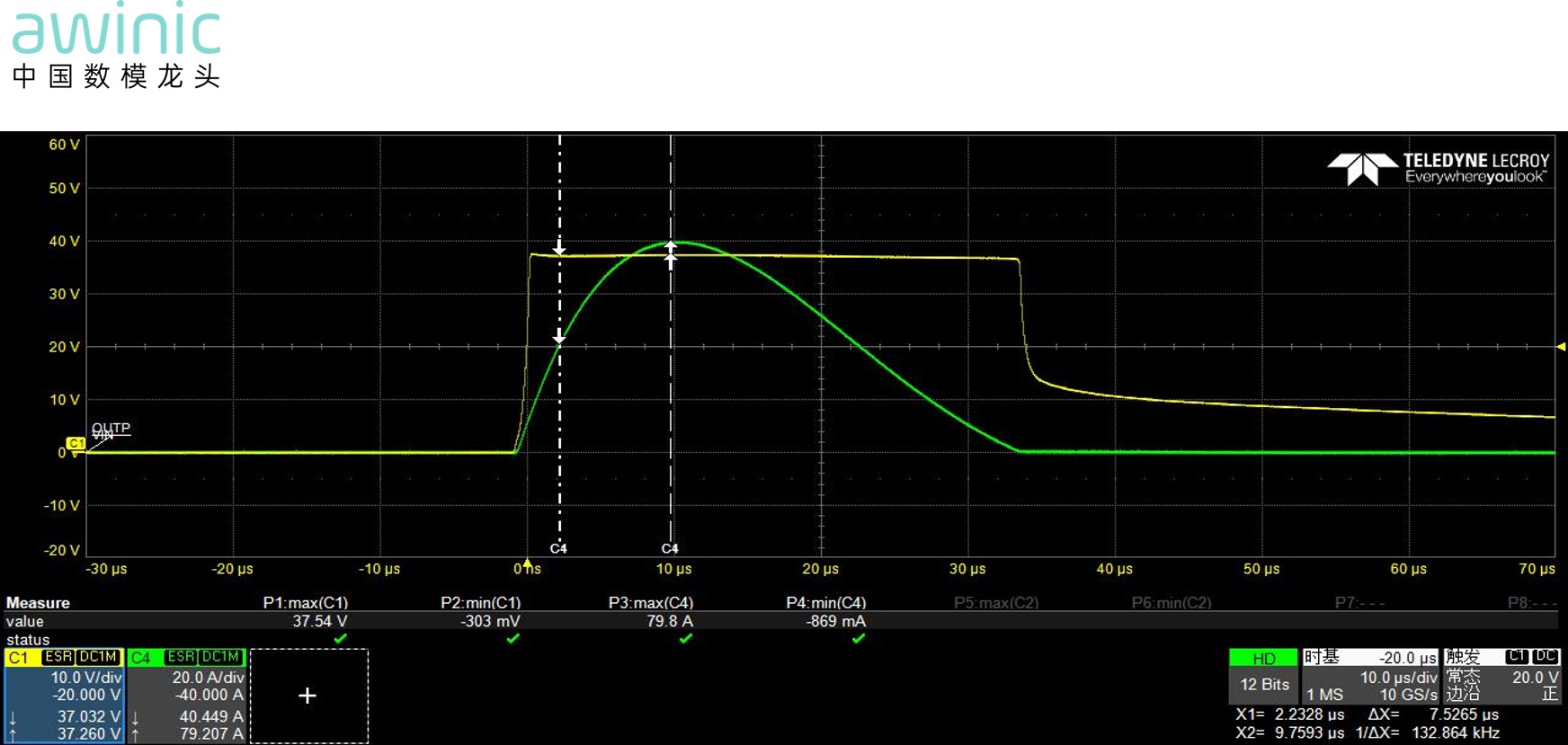

図2測定された突入電流と保護電圧の波形


三。製品の特長

L 200Vサージの能力

Lクランプ電圧の高平坦度は、図3を参照してください。

L最大クランプ電圧39V

L ± 30kV ESDコンタクト & エアギャップ (IEC 61000-4-2)

L最大逆働き電圧: 33V

超低スタンバイ消费电力

L超低ダイナミック抵抗

L超小型パッケージ: WLCSP 1.578 × 1.478 - 6B

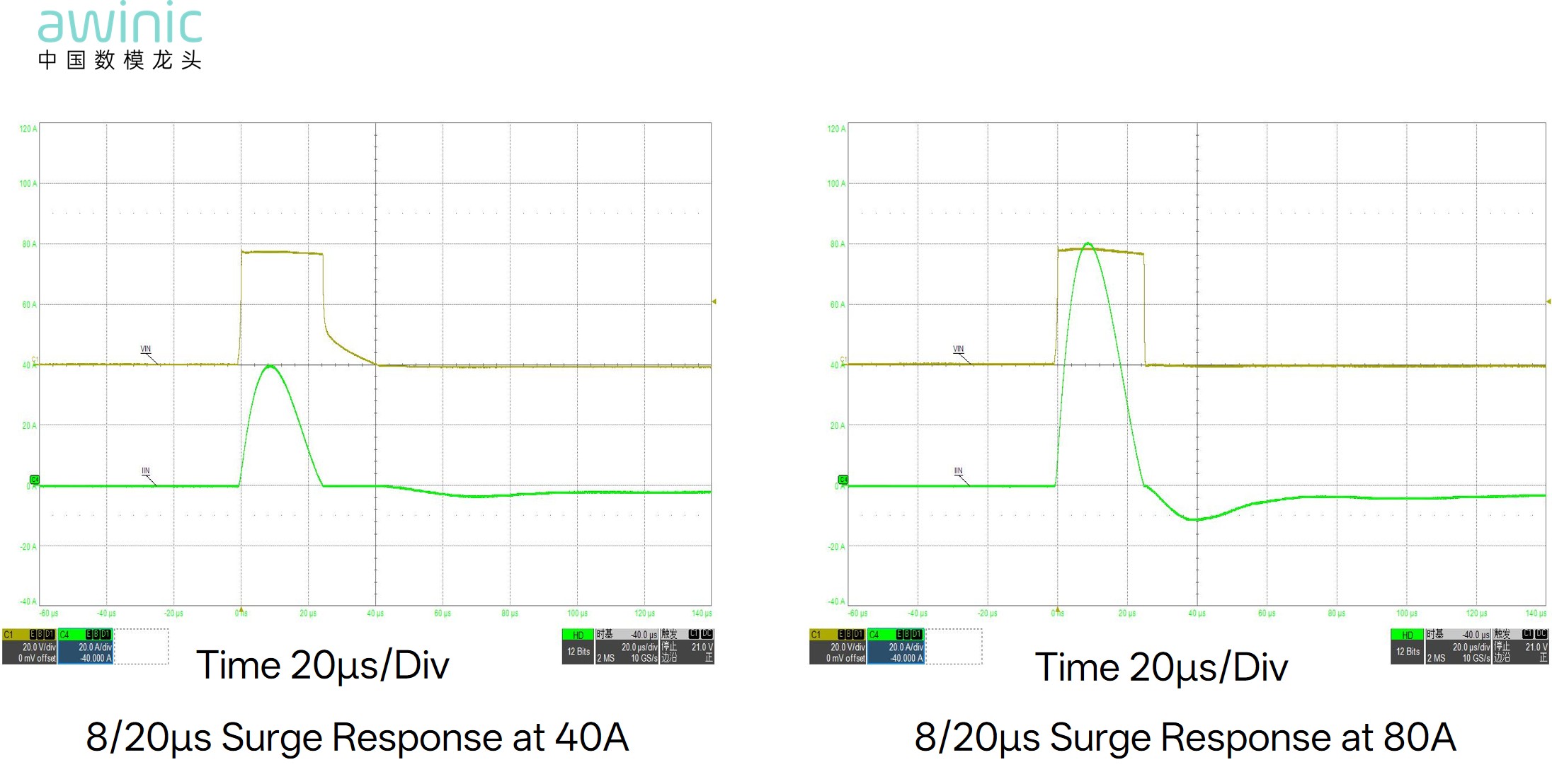

図3さまざまな突入電流の下での応答保護曲線


四。製品仕様


図4制品仕様図

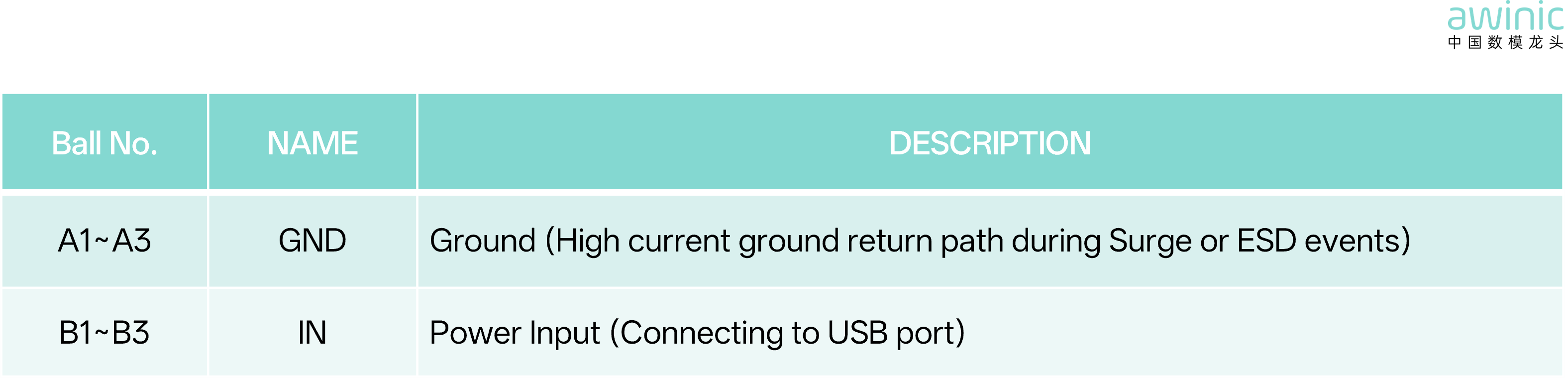

表1制品仕様

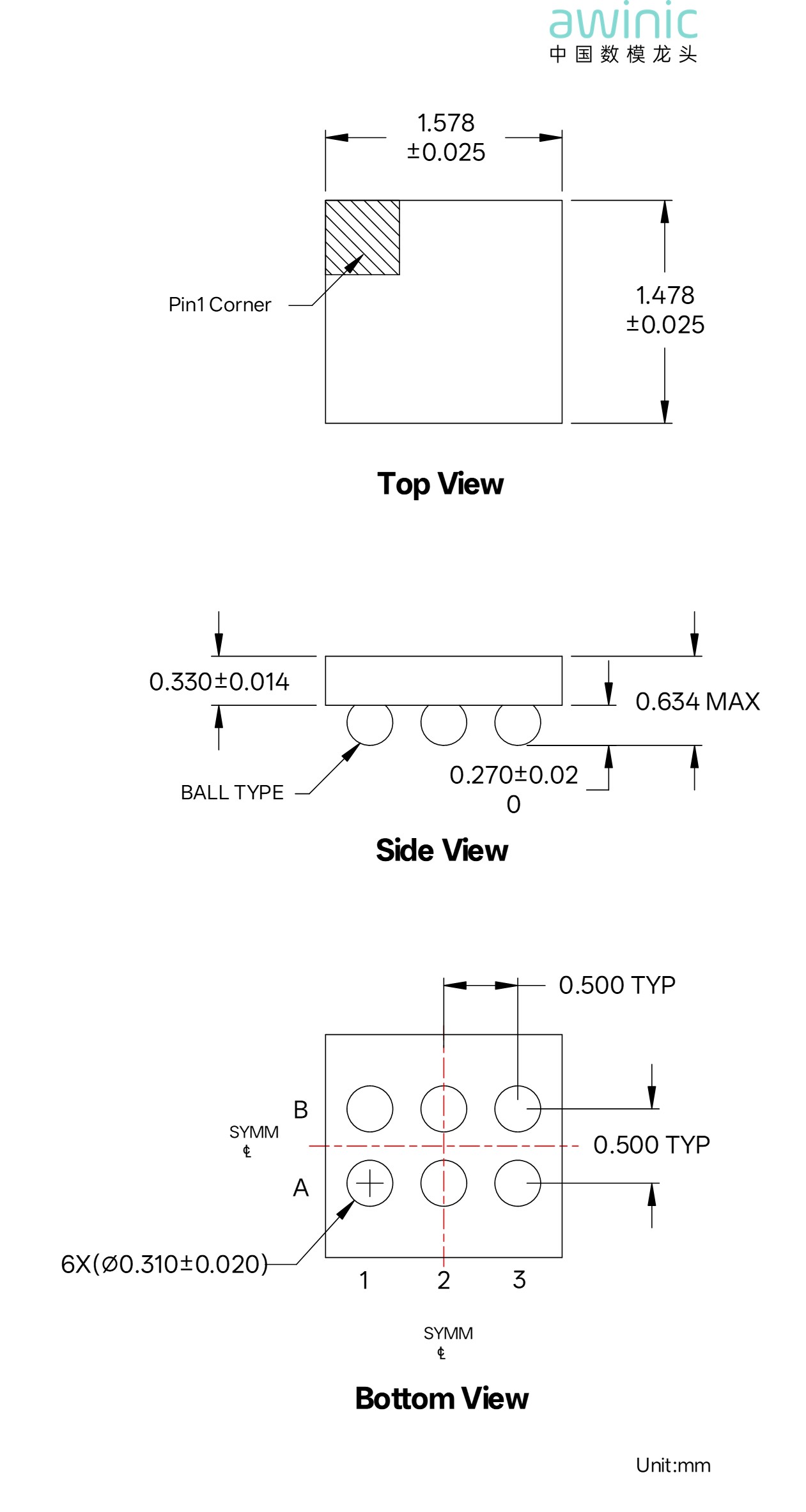

図5製品仕様図


5.AW403063TCSRの特性パラメータの表:

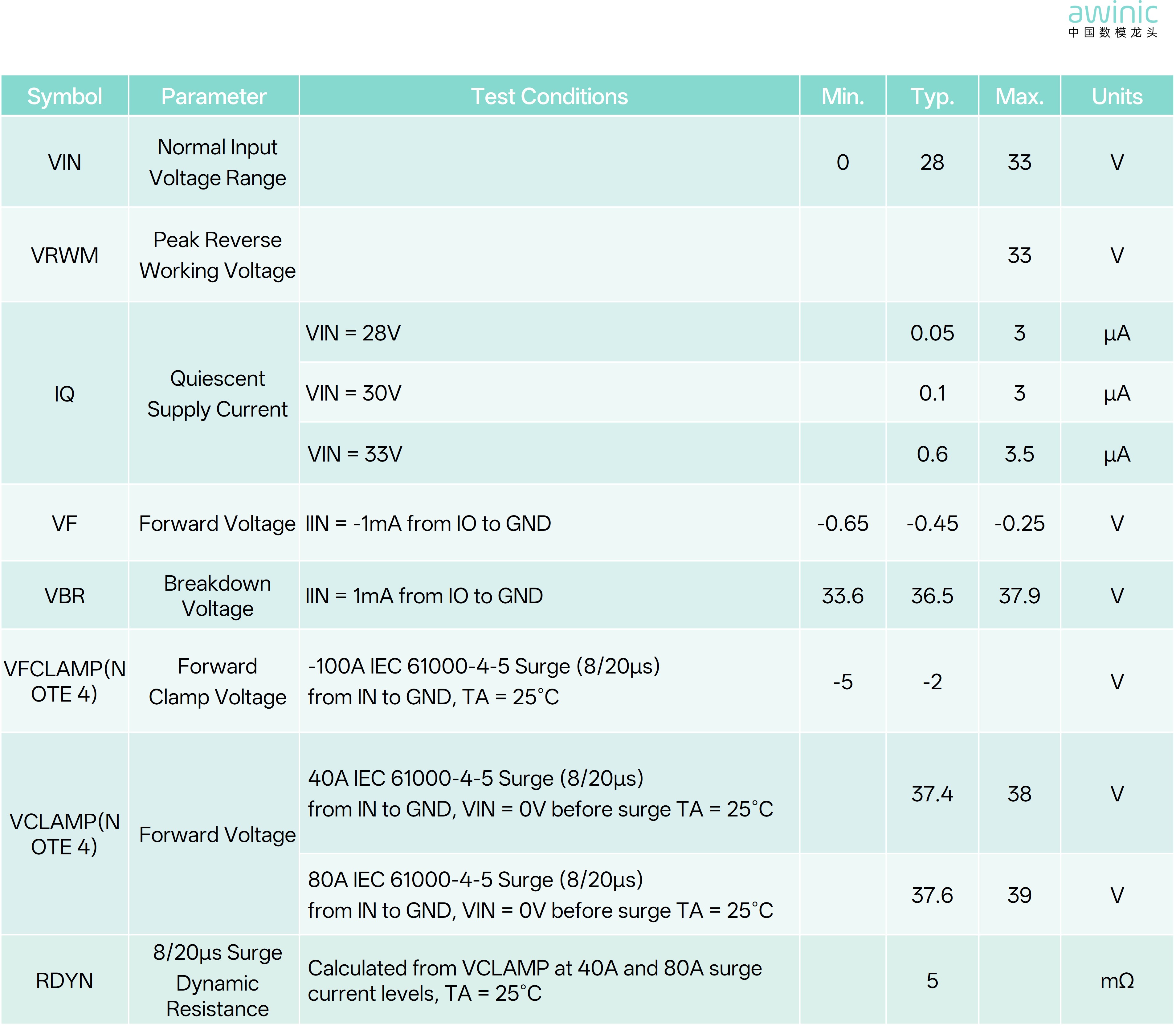

表2: AW403063TCSRの特性パラメータ



六。適当なプロダクトの例


図6適当なプロダクトの例



従来のTVSデバイスの熱暴走や電圧膨らみなどの業界の問題点への対処から、並外れた平坦性、超低動的抵抗、高い安全マージンを特徴とする次世代の保護ソリューションの提供まで、aiweiElectronicsのAW403063TCSRは、技術革新を通じてPD3.1ポート保護標準を再定義しています。

優れたサージ抑制、安定したフラットクランプ特性、堅牢なESDおよびEMCパフォーマンス、小型化と低電力の利点を活用したこの製品は、ラップトップなどのハイエンドのスマートデバイスに最適です。PC、およびタブレット。急速充電シナリオと複雑な電力使用環境では、デバイスインターフェイスに強力で信頼性の高い保護バリアを確立します。

今後も、Aiwei Electronicsは、信号および電力線保護の専門知識を深め、より革新的なテクノロジーと最先端の製品を活用して、モバイルスマートデバイスがより安全に、より確実に動作するようにします。そしてより長い期間のために。
