AIメガネ、AR/VRデバイス、ポータブルイメージング機器、モバイル決済端末など、家庭用電化製品やスマート端末のステップアップ電源要件に対応するため、ロボットとエッジAI端末周辺機器であるAiweiElectronicsは、新しい高性能ブーストコンバータを発売しました。この製品は、成熟したアナログパワーマネジメントのR & Dの専門知識を活用して、ポータブルデバイスの電源の問題点に対応しています。回路アーキテクチャを最適化することにより、出力能力、変換効率、電圧精度の点でパフォーマンスが向上しました。幅広いポータブル周辺機器に安定した信頼性の高いステップアップ電力供給ソリューションを提供し、さまざまな消費者向け電子機器の電力供給アプリケーションをサポートします。
コア制品の利点
1.高出力電流、強い負荷の互換性。
このチップは、1.5 Aの最大連続出力電流を供給し、NFC高周波数の読み取り/書き込み操作、モーターの始動/停止および振動、およびOTG接続された周辺機器などの高瞬間負荷シナリオを安定して処理できます。これにより、負荷が大きい場合の電力供給不足や機能の遅れを効果的に防ぎ、外部デバイスの長期的かつ安定した動作を確保し、ポータブル端末の電流の高い電力供給要件を満たします。
二。超高変換効率、低消費電力、精密な温度制御により耐久性を向上
この製品は、高性能の同期ブーストトポロジを採用しており、最大93% の変換効率を実現し、動作中のエネルギー損失を大幅に削減します。高い変換効率は、全体的な消費電力を削減し、デバイスのバッテリー寿命を延ばすだけでなく、チップの動作温度を効果的に下げ、熱管理を最適化します。軽負荷や重負荷のシナリオなど、さまざまな動作条件にシームレスに適応します。耐久性を大幅に向上させ、機器の長期的で安定した日常的な操作を保証します。
3.高出力電圧精度、クリーンで安定した電源を提供します。
このチップは、 ± 2% の精度で高精度の電圧出力を提供し、電圧変動を正確に調整して、NFC無線周波数回路や精密モーターなどの敏感な電子モジュールにクリーンで安定した電源を提供します。電圧偏差によって引き起こされるコンポーネントの劣化や動作異常を効果的に防止し、精密周辺機器の電源要件を満たし、ポータブルデバイスの動作安定性と信頼性を包括的に向上させます。
AW3615X制品シリーズの绍介
入力電圧範囲: 2.4V〜5.5V
出力電圧:
AW3615ACSR:VIN ~ 6V
AW3615BCSR: 固定5V
AW36151CSR: 固定5.25V
AW36152CSR: 固定5.4V
出力電流: Vin ≥ 3.3VでIload ≥ 1.5A
静的なパワー消费量: 35 µ A
高効率: ≥ 93%
スイッチング周波数: 2.5MHz
主な特徴: 真のシャットダウンとバイパスモードをサポートします。
複数の保護機能を統合: OVP、OTP、UVLO、SCP
パッケージ仕様: WLCSP 1.253mm × 1.253mm-9B

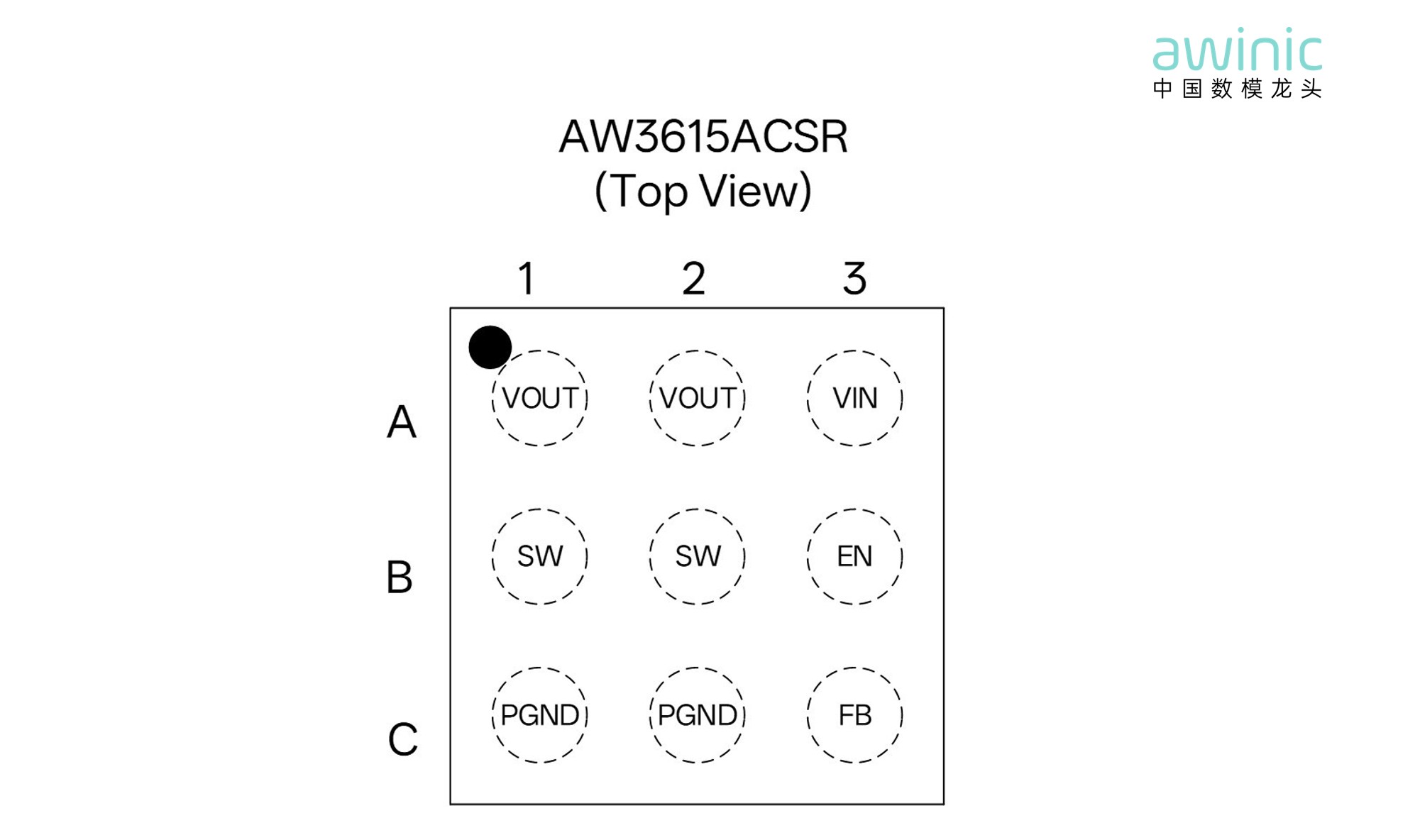

図1: AW3615ACSRパッケージ情報

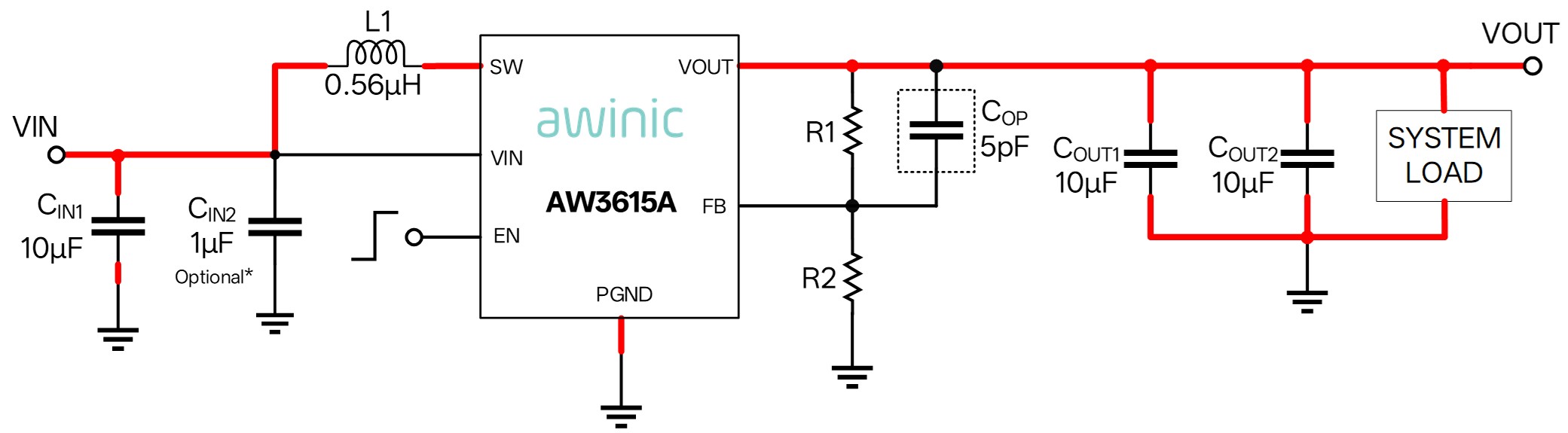

図2 AW3615ACSRの典型的なアプリケーション回路

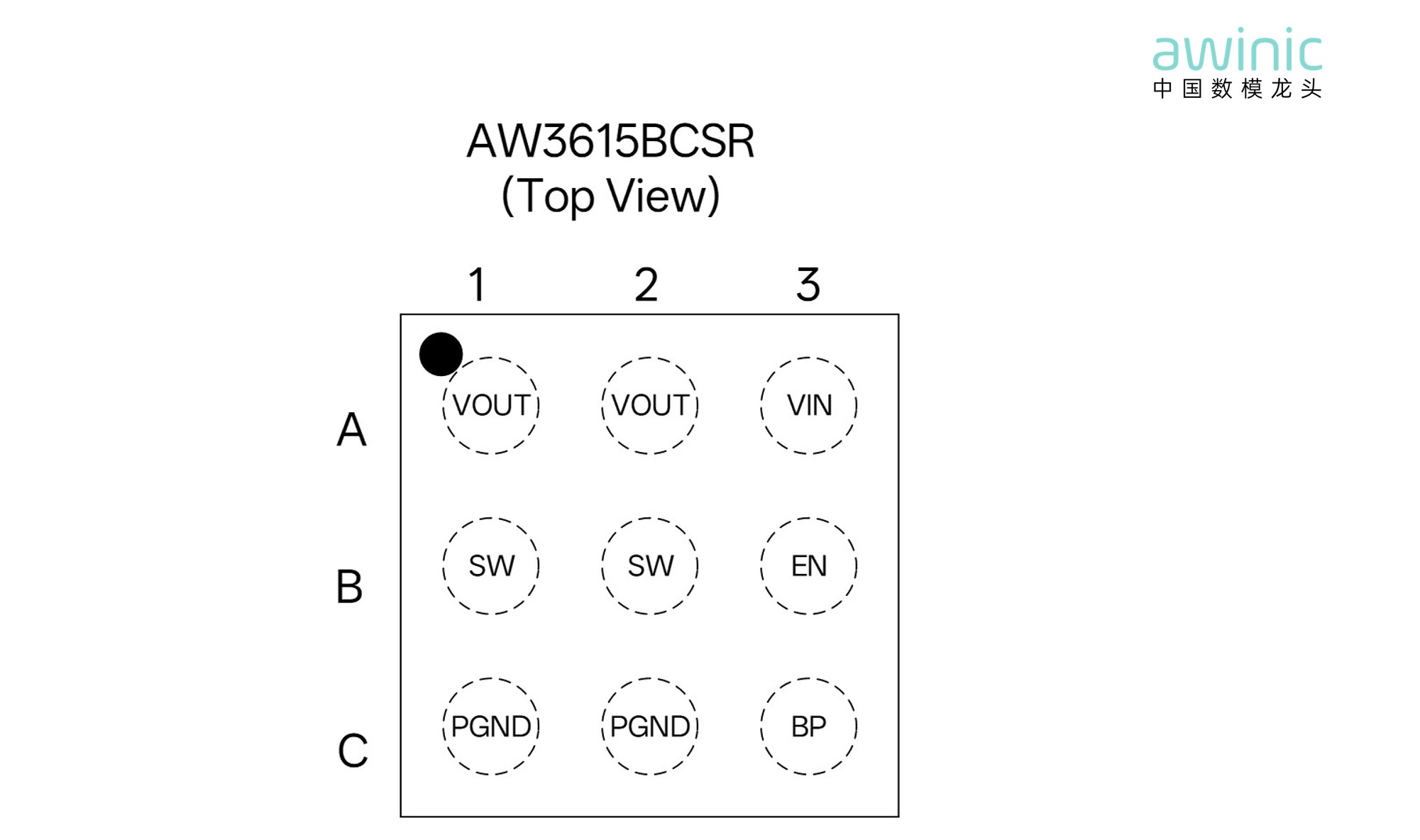

図3: AW3615BCSRパッケージ情報
図4: AW3615BCSRの典型的なアプリケーション回路

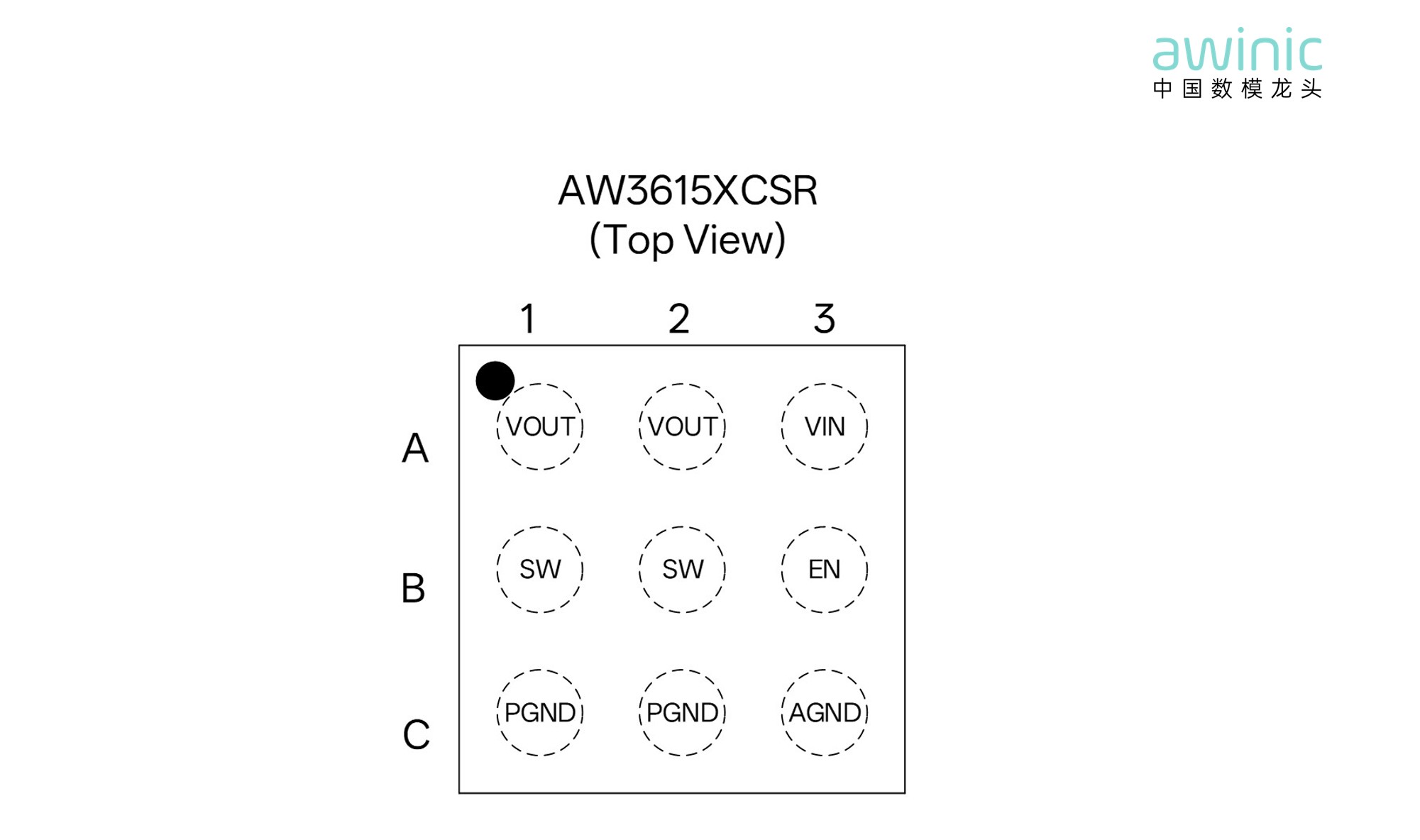

図5: AW36151/2 CSRパッケージ情報
図6 AW36151/2CSRの典型的なアプリケーション回路
アプリケーションシナリオ
この新しい高性能ステップアップコンバータは、AIメガネ、AR、VR、ポータブルイメージングデバイス、モバイル決済端末、ロボット、その他の家電製品、スマート端末、エッジAIデバイス。さまざまな周辺コンポーネントのステップアップ電源要件を正確に満たしています。この製品は、その卓越した負荷処理能力、高効率、および高精度の電源性能を活用しています。私たちは、ポータブルデバイスの幅広い電力供給の課題を克服し、家電製品の運用要件を包括的に満たす、適応性が高く、安定し、耐久性のあるパフォーマンスを提供しています。

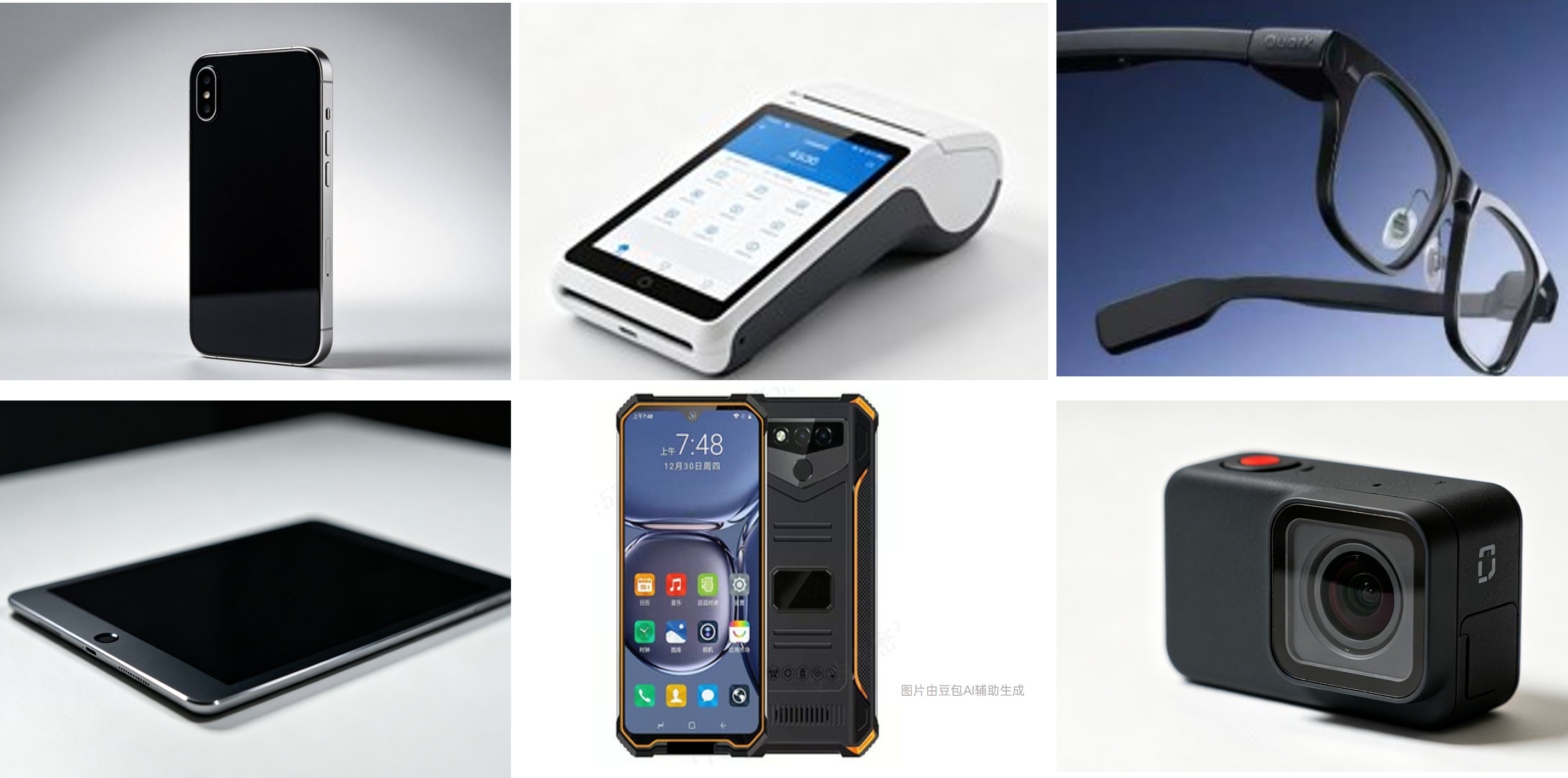

図7: アプリケーションシナリオ図
商品選択表
バックブースト

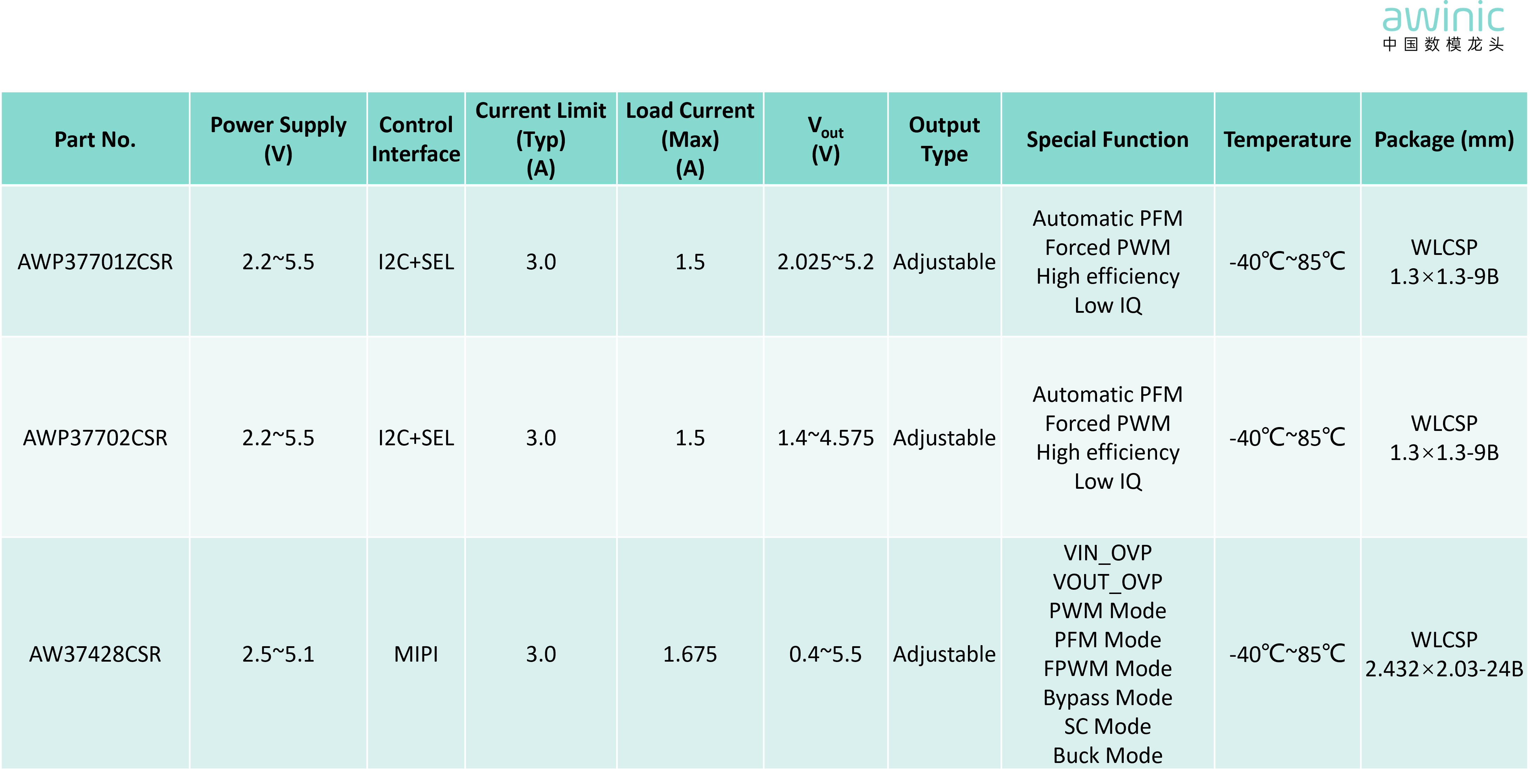

表1バックブースト選択チャート
バック
表2: バックコンバータの選択表
ブースト

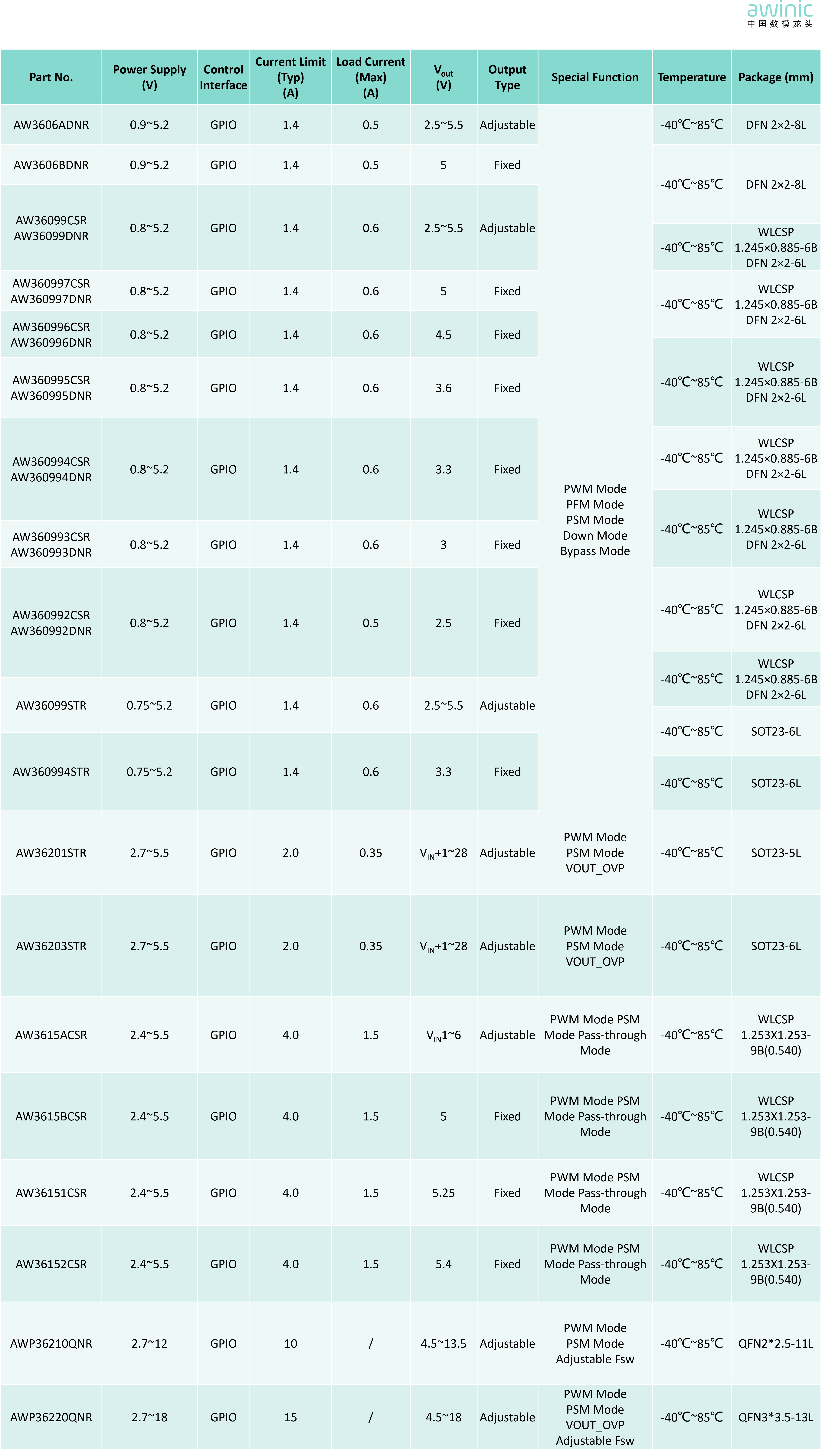

表3: ブーストコンバータの選択表
AW3615Xシリーズは、ポータブルデバイス向けに特別に設計された高性能ブースト変換ソリューションとして、コンパクトなフットプリント、高効率、正確な規制、従来のブーストICの電力供給制限を克服するための卓越した信頼性。このシリーズのチップは、その堅牢な性能、豊富なモデルラインナップ、および包括的な安全保護により、幅広いポータブルデバイスの電源要件を正確に満たすことができます。エンドデバイスの全体的なパフォーマンスを効果的に最適化し、ユーザーエクスペリエンスを向上させ、家庭用電化製品や携帯端末周辺機器の電力供給アプリケーション向けに高品質で成熟した国内開発のチップソリューションを提供します。
