まっすぐな高層ビルを目指しますが、フィルムは不可解に傾いています。スピード違反の車両をキャプチャすると、画像が歪んでいます。連続撮影はファンを回転させ、ファンブレードはファジーな残像になります-撮影体験に影響を与えるこのイメージングの問題は、「ローリングシャッター効果」 (ゼリー効果とも呼ばれます) です。写真の分野でよく呼ばれます。機器の故障でも操作上のエラーでもありません。これは、シャッター動作メカニズムとセンサー信号読み取りロジックによって決定される根本的な技術現象です。

[技術記事] 「シャッター効果」の解明――デジタル一眼レフからスマートフォンに至るまでの撮影課題とその克服策

プロの一眼レフカメラからポータブルスマートフォンまで、あらゆる種類のデジタル画像機器が影響を受ける可能性がありますが、パフォーマンスの原因と強度には違いがあります。このペーパーでは、この現象をレイヤーごとに分解します。最初にSLRメカニカルシャッターによって埋められた固有の隠れた危険性を分析し、次に携帯電話の軽くて薄いデザインの下での二重の技術的ジレンマに焦点を当てます。次に、業界の主流のソリューションを整理し、最後に、電子機器用AIの「チップアルゴリズム」の統合OISスキームのコアバリューを客観的に説明します。

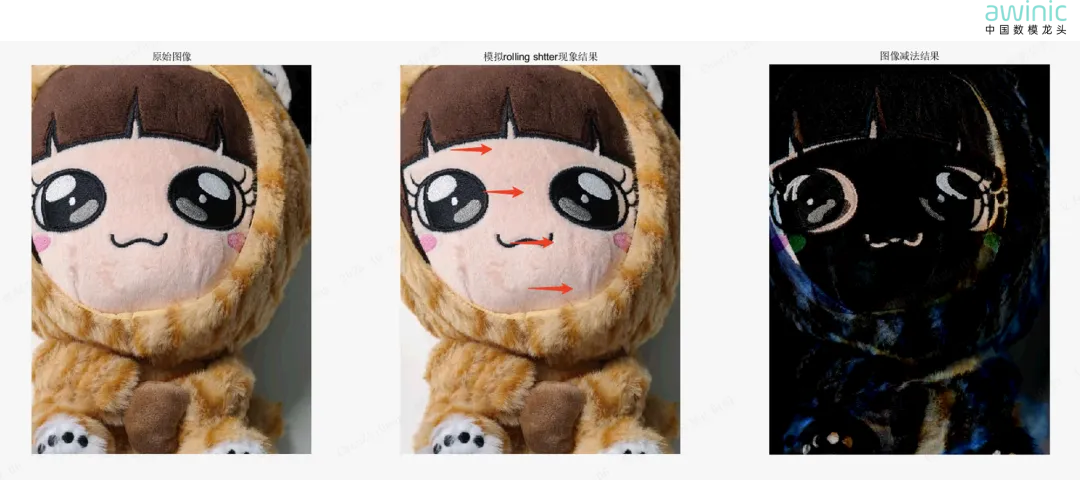

図1シャッタードアのローリング効果一眼レフカメラ: メカニカルシャッターの自然な制限

スマートフォンが普及する前は、一眼レフカメラはプロ仕様のイメージングのコアツールでしたが、メカニカルシャッターの操作により、シャッター効果の危険が隠されていました。この問題を明確にするには、SLRメカニカルシャッターのコアロジックを明確にする必要があります。制御可能な「シャッター」を形成するための2セットのカーテンで構成されています。レンズと感光性要素の間に取り付けられ、カーテンの開閉間隔を正確に制御することにより、感光性要素を照射する光の持続時間が決定されます。これは、私たちがよく露光時間と呼んでいます。

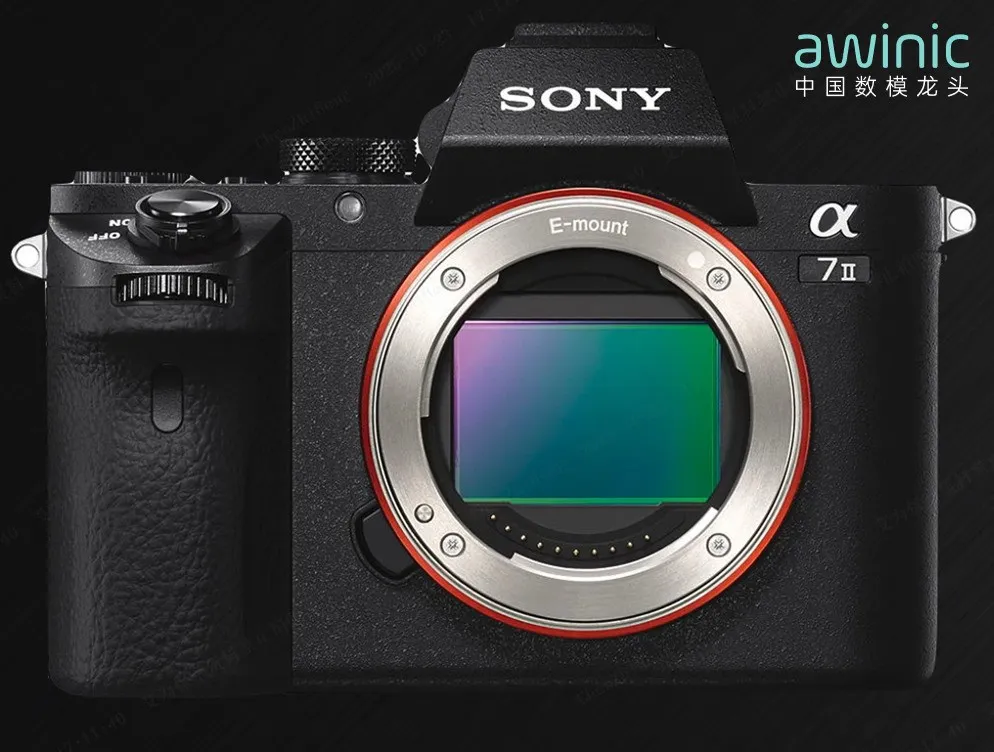

2一眼レフカメラのメカニカルシャッター

通常の撮影中、メカニカルシャッターは「フロントカーテンの開きとリアカーテンの閉じ」の固定プロセスに従います。初期状態では、フロントカーテンは光を遮断するために閉じられます。そして後部カーテンは開いたスタンバイ状態にあります; シャッターを押した後、フロントカーテンは写真の縦方向 (上から下または左から右) に沿って急速にスライドして開き、光は感光性要素に投影されます。事前設定された露光時間に達した後、後部カーテンは同じ方向に閉じてスライドし、露出は終了します。この設計により、感光性要素の各領域の露光時間が一貫していることを確認できますが、コアの欠陥は避けられません。物理的に時間のかかるカーテンのスライドがあります。

一眼レフの機械式カーテンのスライド速度は、つかの間ですが、通常は1/250秒ですが、高速移動オブジェクトまたはハンドヘルドカメラの高速移動を撮影すると、この時間差は画像の歪みに直接変換されます。例としてスピード違反の列車を取り上げます。フロントカーテンを開いて画面の上のピクセルを露出させると、列車は前進しました。リアカーテンが閉じられ、画面の下のピクセルが露出すると、列車の位置は明らかに変化しており、最終的なフィルムは上部と下部の脱臼と歪みを示しています。これは、ローリングシャッタードアの動的な残留画像と非常に一致しています。

一眼レフシャッター効果は操作によって軽減することができます: メカニカルシャッター高速ギアを切り替える、カメラの移動速度を減らす、非常に高速の移動物体を避ける、歪みを弱めることができます。この問題を全国的な射撃の問題点に本当にエスカレートさせるのは、スマートフォンの人気です。画像機器をプロのツールから携帯用の必需品にすると、「ランダム撮影」の安定性に対するユーザーの要求が急激に高まり、シャッター効果の発生の頻度と影響の程度が大幅に増加するように、携帯電話のハードウェア設計上の制限。

携帯電話カメラ: 光と薄い要求の下での二重技術的ジレンマ

SLRの単一の機械的ソースと比較して、携帯電話のシャッター効果の原因はより複雑です。これは、技術的な選択とボディデザインの間の妥協の二重の結果です。中心的なこだわりは、携帯電話は一般に機械式シャッターの代わりに電子式ローリングシャッター (ローリングシャッター) を使用し、薄くて軽いボディによるハードウェアの厳しい制限を重ね合わせていることです。毎日の撮影でこの効果が頻繁に発生する原因となります。

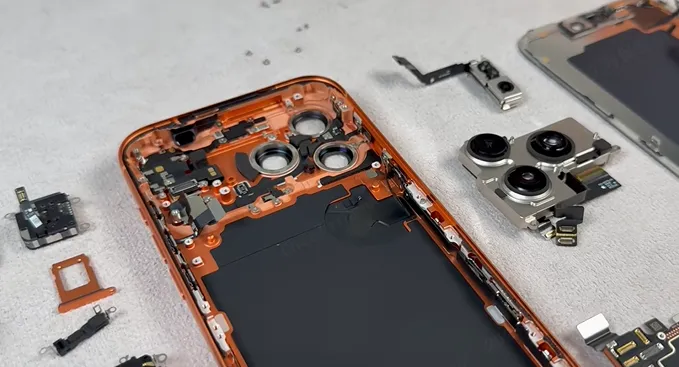

写真はステーションBのアップマスターから来ています: 解体機械のKG-Area21ビデオ

ここでは、一般的な誤解を明確にする必要があります。携帯電話にはシャッター機能はありませんが、SLRの複雑な機械式カーテン構造を放棄し、そのシャッター機能はCMOS感光素子によって直接実現されます。CMOSは、プリンターのインクジェットインクラインごとのように、「プログレッシブスキャン」の光記録方式を採用し、各ピクセルの露出と信号読み取りプロセスを上から下に開始します。すべてのピクセルが同時に機能するわけではありません。この設計の利点は非常に顕著です: 機械部品はボディスペースを大幅に圧縮することはできず、同時により速いシャッター応答、より低い消費電力および動作ノイズを達成することができます。携帯電話のポータブル属性に完全に一致しますが、プログレッシブスキャンの特性、排除できない時間差がなければなりません。

通常の携帯電話CMOSのプログレッシブスキャンの合計時間は約20ミリ秒であり、これはSLRメカニカルカーテンのスライド時間の5倍です。静的オブジェクトを撮影するとき、この時間差は非常に小さいため、肉眼ではまったく認識できません。ただし、ダイナミックなシーンに直面して、歪みの問題はすぐに表示されます。たとえば、CMOSの上のピクセルが露出している場合、歩行者はまだ写真の左側にいます。下のピクセルがスキャンされると、歩行者は一定の距離を右に移動しました。そして最後に、フィルムの歩行者は、「体のゆがみとエッジのストレッチ」のゼリーのような変形を示します。移动する地下鉄で窓の外の风景を撮影したり、高速で通过する车両をスナップしたり、高速で回転する连続撮影ファンなどのシーンでは、この種の歪みはより明白になり、撮影効果に深刻な影響を与えます。

電子シャッター特性に加えて、携帯電話の2つの主要なハードウェアショートボードは、シャッター効果をさらに悪化させた。

まず、軽くて薄いボディは不十分な安定性につながります: 携帯電話の重量は一眼レフの重量よりもはるかに低く、ハンドヘルドシューティングのわずかなジッターは、プログレッシブスキャンの時間差によって増幅され、重ねられた歪みが生じます。

第二に、高ピクセルと高フレームレートの需要の矛盾: 携帯電話のピクセルは1,000万から1億に急増しました。すなわち、CMOSによって処理される画像信号の量は幾何学的に増加しており、同期的に走査速度を向上させることは困難である。4Kビデオと高速連続撮影シーンでは、歪みの問題がより顕著になります。

さらに重要なことに、携帯電話ユーザーは一眼レフユーザーのようなシャッターモードを切り替えることで問題を回避できません。軽くて薄いボディと撮影の経験を考慮に入れるために、携帯電話の大部分はメカニカルシャッターを備えていません、電子ローリングシャッターは唯一の選択です。この状況により、業界は技術レベルから突破することを余儀なくされ、同時にシャッター効果の抑制において、我々は携帯電話のポータブルコアの利点を保持しなければならない。

主流のブレークパス: ハードウェアイノベーションとアルゴリズム補償二輪駆動

携帯電話のローリングドア効果の問題点について、業界は、コスト、適応シナリオの違いに応じて、「ハードウェアのアップグレードとアルゴリズムの補償」デュアルソリューションシステムを形成しました。ハイエンドとローエンドのモデルをカバーしています。すべてのスキームのコアロジックは同じです。ピクセル露光時間差を短くしてソースからの歪みを弱めるか、技術的な手段で発生した歪みを修正します。最終的に、安定したイメージングが達成される。

ハードウェアレベル: センサーからPTZまでの技術的進歩

グローバルシャッター: 根本的な歪みに対する究極の解決策。電子ローリングシャッターのプログレッシブ動作モードとは異なり、グローバルシャッターはCMOS上のすべてのピクセルが同時に露光を開始し、信号を終了および読み取ることを可能にします。根からのピクセル間の露出時間差を排除します。これは、強い光の瞬間で画像全体をフリーズすることに相当します。シャッター効果を完全に回避できます。ただし、この技術には明らかな欠点があります。同期露光を実現するために、各ピクセルは、ピクセルの有効感光領域を占める追加の独立したストレージコンデンサを統合する必要があります。その結果、感光効率が低下し、画像ノイズが増加し、センサーの制造コストの大幅な増加。現在、グローバルシャッターは主にプロのモーションカメラ、産業検査カメラ、携帯電話の分野では、少数のフラッグシップモデルのみがフロントカメラまたは特殊機能センサー (ToFレンズなど) を備えています。

マイクロジンバルアンチシェイク: 物理的な補償のコア手段。マイクロパンチルト技術は、携帯電話のレンズとCMOSを柔軟に移動できる統合モジュールに統合します。内蔵の高精度ボイスコイルモーターとジャイロスコープの助けを借りて、体の揺れトラックをリアルタイムでキャプチャできます。そして同期的に射撃プロセスの変位の偏差をオフセットするために逆の動きをするためにモジュールを運転して下さい。プログレッシブスキャンによって引き起こされる時間差の問題を直接解決することはできませんが、ハンドヘルドジッターとスキャン時間差の重ね合わせによって引き起こされる歪みを効果的に弱めることができます。歩行中に撮影するとき、マイクロホルダーはCMOSの相対位置を安定させ、スキャン中の変位干渉を減らすことができ、そして間接的にローリングドア効果の視覚的影響を減らします。现在、主流のマイクロヘッドの反揺れ角度は约 ± 3 ° であり、ハイエンドスキームは ± 5 ° に達することができ、これはほとんどの毎日の撮影シーンをカバーするのに十分です。

高速スキャンCMOS: 費用効果の高い最適化スキーム。CMOS回路の設計と信号処理ロジックを最適化することで、プログレッシブスキャン速度が向上し、上部ピクセルと下部ピクセルの露光時間差が短くなります。たとえば、スキャン時間を20ミリ秒から10ミリ秒に短縮すると、スキャン中のオブジェクトの変位を大幅に減らし、歪み効果を弱めることができます。プログラムのコストは制御可能であり、互換性は強く、ハイエンドの携帯電話の主流の選択ですが、チッププロセスによって、消費電力の制約、明らかな技術的なボトルネックの存在を改善するためのスキャン速度。
アルゴリズムレベル: ソフトウェア修正の補助パス

ハイエンドハードウェアを装備できないローエンドモデルの場合、アルゴリズムによる補償が最も費用効果の高いソリューションです。ISP (画像信号プロセッサ) のリアルタイム分析と画像データの補正により、歪んだ画像をある程度復元することができ、ローリングドア効果の視覚的な影響を弱めることができます。

フレーム間補間アルゴリズム: 隣接するフレームの画像データを分析し、歪み領域を正確に特定し、補間計算によって不足しているピクセルを補足し、オブジェクトのエッジ形状と位置偏差を修正します。このスキームは、静的およびスローモーションのシーンに良い効果をもたらしますが、高速のモーションシーンに直面して、画像のぼかしや詳細の損失の問題が発生しやすいです。

動き軌道予測アルゴリズム: ジャイロスコープと加速度センサーのリアルタイムデータをヒューズし、胴体の動き軌道と物体の移動方向を予測し、事前にCMOSスキャンタイミングを調整し、または生成する画像を事前に修正します。たとえば、水平方向に撮影する場合、アルゴリズムはオブジェクトの変位を事前に補正できるため、上下のピクセルによって記録された画像はよりコヒーレントになります。歪みを減らします。

マルチフレーム合成技術: 複数の写真またはビデオフレームの連続撮影、ベンチマークとしてフレームの最小歪みをフィルタリングするアルゴリズム、最終的な画像を生成するための他のフレームの詳細の融合。このソリューションは、画像の安定性と明瞭さを同時に向上させることができますが、ISP操作のプレッシャーを高め、撮影の遅延につながり、スナップショット体験に影響を与える可能性があります。

明確にするために: 既存の単一のスキームは、ローリングドア効果を完全に根絶することはできません-グローバルシャッターコストが高すぎて普及できません。マイクロヘッドとアルゴリズムは歪みを軽減するだけです。ルートから削除することはできません。真に理想的なソリューションは、「ハードウェアアンチシェイクアルゴリズム最適化チップドライブ」の深い共同統合を実現することです。これは、電子機器向けのAIのOISソリューションのフルセットのコア競争力です。

Aiはエレクトロニクスの中核であり、OISのフルソリューションの安定化です。

光学アンチシェイク (OIS) テクノロジーが広く使用されていますが、ほとんどのスキームは単一のハードウェアまたはアルゴリズムリンクにのみ焦点を当てており、閉ループの利点を形成することは困難です。カメラモータードライブの分野での6年間の技術の蓄積により、AI weielectronicは「チップアルゴリズム」統合のOISソリューションの完全なセットを作成しました。ローリングドア効果によって引き起こされる歪みを効果的に軽減できるだけでなく、また、手持ち式の撮影ジッタブラーの問題を解決し、全方向の画像安定化を実現することもできます。

このスキームの中核は、統合されたOISドライバーチップと自己開発の「震動クラウド」アルゴリズムです。両者は深く協力して閉ループを形成し、ハードウェア制御からソフトウェア最適化までの完全なリンクカバレッジを実現します。AIの公式の公開情報によると、その統合されたOISドライバICは超高精度制御能力を持っています、14/16ビット高精度ADC (アナログデジタルコンバータ) を備えた高出力32ビットプロセッサを内蔵し、正確なサンプリングとモーター変位の電流駆動を実現できます。サポート2ウェイ/3ウェイ/4ウェイ閉ループOIS制御シリーズ製品マトリックスは、リアルタイムでジャイロスコープのジッタデータに応答することができますそしてすぐに逆補償の動きを完了するためにレンズかCMOSモジュールを運転して下さい。± 200mAのリニア電流駆動能力は、 ± 5の超大型アンチシェイク角度と高倍率のペリスケンスのアンチシェイクを実現できます。暴力的なスポーツシーンでも安定した画像を維持できます。

「揺れる雲」OISアルゴリズムは、ハードウェアの利点をさらに増幅します。この自己開発アルゴリズムは、「体のジッター」と「物体の動き」を正確に区別し、高速移動する被写体の過剰補償を回避できます。ローリングドア効果の中心的な原因のために、ピクセルスキャンタイミングとフレーム間合成ロジックを最適化します。たとえば、動く物体を撮影するとき、このアルゴリズムは、動きの軌跡を予測し、OISチップを調整してモジュールの位置を動的に調整し、CMOSプログレッシブスキャンの相対時間差を短縮し、ソースからのゼリー状の歪みを減らします。ハンドヘルドジッタシーンでは、アルゴリズムはリアルタイムで補償パラメータを最適化します。絵の安定性と細部の明快さを考慮に入れて。

このスキームには、強力な互換性とシーンスケーラビリティもあります。携帯電話、スポーツカメラ、無人航空機などの軽量で薄型のデバイスに簡単に適合させることができます。IIC/I3Cインターフェイスと高速SPIインターフェイスをサポートし、さまざまなブランドのCMOSセンサー、ジャイロスコープ、モーターモジュールに深く対応できます。公共生産情報によると、このソリューションはAsus ROG9などのフラッグシップモデルにうまく適用されており、その6軸アンチハンドシェイクハイブリッドパンチルト4.0モジュールは、電子機器用AIのOIS駆動チップとアルゴリズムを正確に備えています。これは、モーションシーンで安定したイメージングを実現し、国内のOISスキームの大規模な着陸の典型的なケースになります。

AI Electronicsは、OISドライバーチップと「クラウドシェイク」アルゴリズムに加えて、VCM (サスペンションワイヤー、リード、ボール) をカバーする一連のカメラモータードライバー製品マトリックスも構築しました。SMA (形状記憶合金) 、ピエゾ (圧電) など。自動フォーカス (AF) から光学アンチシェイク (OIS) まで、端末メーカーにワンストップカスタマイズソリューションを提供できます。モーターメーカーやカメラモジュールメーカーとの深い協力を通じて、このスキームはシャッター効果を効果的に軽減するだけでなく、しかし同時に、低照度の撮影画質を改善します-モジュールの位置を安定させることによって露光時間を延長し、同時にISO値を減らし、画像のノイズポイントを減らし、ジッターやぼかしを避け、「安定性」と「クリア」の二重改善を実現し、関連する技術的パラメータは、企業の公開情報からのものです。

結論: テクノロジーイテレーションにおけるイメージングバランスの芸術

シャッター効果の本質は、イメージング装置の「速度」と「精度」の間の核となる矛盾です。電子シャッターは光と高速の応答を追求し、しかし、同期露光精度を犠牲にして。メカニカルシャッターは均一な露出を保証しますが、機械的な動きの速度によって制限されます。一眼レフから携帯電話まで、単一のハードウェアから統合ソリューションまで、業界のあらゆるテクノロジーの反復、彼らは皆、この矛盾の中で最適なバランスを探しています。

通常のユーザーのために、過度の絡み合いシャッター効果なし-毎日の撮影は、カメラの移動速度を下げ、非常に高速の移動オブジェクトを避け、効果的に歪みを減らすことができます。極端なイメージングの安定性を追求する場合、電子「チップアルゴリズム」統合OISソリューション用のAIは間違いなくより信頼性の高い選択肢です。その閉ループ設計は、携帯電話のイメージングの中心的な痛みのポイントを正確に突き上げます。

将来的には、世界的なシャッターコストが低下し、CMOSスキャン速度が向上し、AIアルゴリズムが繰り返され続けると、ローリングドア効果がパブリックビューから徐々に消えていく可能性があります。しかしその前に、AIが電子機器やハードウェアの制限を補うためのフルセットのソリューションなどの根深いテクノロジーを探求することは、携帯電話のイメージング体験のアップグレードを推進する重要な力です。優れた写真技術の本質は、「長所をうまく活用し、短所を回避する」というバランスの取れた芸術です。機器の特性を理解し、コア技術で限界を打ち破り、あなたがカジュアルなショットを撮るたびに、あなたは明確で安定した瞬間を凍結することができます。
