이 문서에서는 Awinic 의 AW8940X 시리즈의 고성능 ADC에 초점을 맞추어 ADC 칩의 핵심 장점과 꼭 필요한 응용 프로그램 시나리오를 간단하게 분류합니다. 강력한 성능이 엔드 디바이스 센싱의 주요 문제를 해결하는 방법을 설명합니다.
I. ADC 칩의 핵심 장점: 스마트 장치에 없어서는 안될 이유는 무엇입니까?
ADC 칩의 핵심 가치는 정확한 데이터 수집, 낮은 손실 변환 및 안정적인 출력에 있으며 지능형 장치 인식의 민감도와 충실도를 직접 결정합니다. 이 세 가지 주요 이점은 일반 사용자 장치의 중요한 요구 사항을 완전히 해결합니다.
1. 실제 신호 세부 정보를 복원하는 고정밀 샘플링
기존의 신호 수집은 미세한 디테일이 왜곡되고 손실되기 쉽기 때문에 오디오 및 데이터 부정확성이 저하됩니다. 고성능 ADC는 높은 해상도와 높은 신호 대 잡음비를 특징으로 하여 약한 아날로그 신호를 포착하고 미세한 신호 변화를 정확하게 구분할 수 있습니다. 음성, 주변 사운드 및 센서 신호를 무손실 수집하여 소스에서 신호 품질을 보장합니다.백엔드 AI 알고리즘의 사후 처리에 필요한 계산 워크로드를 줄입니다.
2. 저소음 및 저왜곡, 복잡한 환경에 적합
작동 중에 회로 및 전원 공급 장치 노이즈가 신호를 쉽게 방해하여 왜곡을 유발할 수 있습니다. 고품질 ADC는 뛰어난 간섭 방지 성능과 초저 고조파 왜곡을 특징으로 주변 소음을 효과적으로 필터링하고 큰 신호 과부하 및 작은 신호 마스킹과 같은 문제를 완화시킵니다. 복잡한 작동 조건에서는 깨끗하고 안정적인 디지털 신호를 전달하여 정확한 상호 작용과 안정적인 탐지를 보장합니다.
3. 실시간 상호 작용을 위한 초저지연
실시간 음성 상호작용과 동적 데이터 모니터링은 지연에 매우 민감합니다. 고성능 ADC는 마이크로초 수준의 고속 변환 및 데이터 전송을 지원하므로 동기 신호 수집, 변환 및 응답을 보장합니다. 이렇게 하면 스터터와 지연 시간이 완전히 제거되어 다양한 실시간 지능형 터미널 응용 프로그램에 적합합니다.
4. 저전력 소비 및 높은 통합, 소형 터미널에 적합
얇고 가벼운 저전력 웨어러블 및 소형 IoT 장치에 대한 현재의 요구에 부응하여 고성능 ADC는 높은 통합, 최소 외부 회로 및 소형 폼 팩터를 제공합니다. 따라서 PCB 공간을 절약하고 하드웨어 설계를 단순화합니다. 동시에, 초저전력 소비는 전체 시스템 에너지 사용량을 효과적으로 줄이고 장치 배터리 수명을 연장하며 성능과 실용성 사이의 균형을 유지합니다.
II. 외부 ADC를 선택하는 이유?
내장된 마스터 컨트롤러 ADC의 핵심 기술적 약점
대부분의 마스터 컨트롤 칩에는 ADC가 내장되어 있으므로 하이엔드 오디오 및 AI 인터랙티브 디바이스에 외부 이산 ADC가 필요한 이유는 무엇입니까? 근본 원인은 컨트롤러의 통합 ADC가 범용 설계이며 기본 데이터 수집 만 가능하고 고화질 오디오 녹음과 같은 고급 요구 사항을 충족시킬 수 없다는 사실에 있습니다. 저노이즈 상호 작용 및 다중 채널 동기 샘플링. 그 결과, 고급 터미널 애플리케이션에서 극복할 수 없는 고유한 한계를 보여줍니다.
기존의 IoT 및 간단한 감지 장치는 내장 ADC를 활용하여 안정적으로 작동 할 수 있습니다. 그러나 오디오 순도, 실시간 성능에 대한 요구 사항이 매우 엄격한 응용 프로그램의 경우, AI 웨어러블, 스마트 스피커 및 휴머노이드 로봇과 같은 안정성은 임베디드 ADC의 본질적인 한계로 인해 전체 사용자 상호 작용 경험이 크게 저하될 수 있습니다.
1. 낮은 신호 대 잡음비, 심각한 배경 잡음, 낮은 음성 선명도
광범위한 호환성 및 제어 비용을 보장하기 위해 메인 컨트롤러는 노이즈 내성이 약한 간소화 된 온칩 ADC 아날로그 회로를 특징으로합니다. 내부 칩 버스, 고주파 회로 및 전원 공급 장치 전환으로 인한 간섭에 매우 취약하여 배경 노이즈가 증가하고 신호 대 노이즈비가 부적절합니다. 실제 사용에서는 현재의 소음과 잔류 환경 소음이 종종 발생하며 부드러운 음성 명령과 먼 목소리가 노이즈에 의해 빠져 나옵니다.이로 인해 오디오 선명도가 떨어지고 웨이크업이 잘못되고 인식 정확도가 낮아 고음질 오디오 캡처 표준을 충족하지 못합니다.
2. 다이내믹 레인지가 부족하여 왜곡과 클리핑이 발생하기 쉽다.
인간의 목소리는 매우 넓은 동적 범위를 나타냅니다. 속삭이는 말은 희미한 신호를 생성하는 반면 큰 대화는 눈에 띄는 피크를 생성합니다. 한편, 대부분의 마스터 제어 장치에 내장 된 ADC는 상대적으로 제한된 동적 범위를 가지므로 강한 신호와 약한 신호를 동시에 처리 할 수 없습니다. 작은 신호 수집시 해상도가 불충분하면 세부 정보가 손실되고 큰 신호는 과부하 및 클리핑 왜곡이 발생하기 쉽습니다. 결과적으로 낮은 볼륨에서는 음성이 흐려지고 높은 볼륨에서는 왜곡된 사운드가 발생하는 일반적인 문제로 인해 AI 음성 인식 및 에코 캔슬링 성능이 심각하게 저하됩니다.
3. 채널 수가 제한되어 있으며 다중 채널 동기 획득과 결합 된 에코 제거 요구 사항을 충족시킬 수 없습니다.
메인 컨트롤러의 내장 ADC 채널은 심각하게 제한되며 에코 제거 (AEC) 주류 스마트 오디오 장치에 필수적인 알고리즘-에코 억제를 위해 스피커의 재생 참조 신호를 획득하려면 하나 또는 여러 개의 전용 ADC 채널이 필요합니다. 이는 이미 부족한 채널 리소스를 직접 침해하여 장치가 다중 채널 마이크 배열 기록 및 오디오 수집을 동시에 지원하지 못하게합니다.샘플링 스위칭을위한 시간 분할 멀티플렉싱에만 의존 할 수 있으므로 오디오 드롭 아웃 및 데이터 동기화가 쉽게 발생하여 에코 캔슬링이 실패하고 노이즈 감소가 저하됩니다. 부정확한 사운드 필드 현지화로 인해 고급 지능형 오디오의 요구를 충족시킬 수 없습니다.
요약하자면, 고성능 전용 ADC의 포함은 중복되는 것이 아니라, 고급 스마트 장치에서 사용자 경험을 향상시키는 데 필수적인 요건입니다. 독자적인 아날로그 프런트엔드, 멀티 채널 아키텍처, 전문적인 노이즈 감소 및 저지연 디자인을 갖춘 전용 독립형 ADC는 기본 컨트롤러의 통합 ADC의 고유한 한계를 완벽하게 해결합니다. Awinic AW8940X 시리즈는 앞서 언급 한 업계 문제를 해결하도록 특별히 설계된 고성능 오디오 ADC 솔루션입니다.
III. 아이웨이의 AW8940X 시리즈 ADC,
핵심 터미널 요구사항에 정확하게 맞추기
ADC 칩의 성능은 최종 사용자 경험의 상한을 직접 결정합니다. 시중의 저가형 ADC는 일반적으로 신호 대 잡음비, 높은 왜곡, 상당한 지연 시간 및 제어되지 않은 전력 소비로 인해 어려움을 겪습니다. 이로 인해 오디오, 심한 배경 소음 및 부진한 상호 작용. 주요 업계의 어려움을 해결하는 Awinic Electronics는 광범위한 실제 응용 프로그램 시나리오를 통해 제품을 개선하고 AW8940X 시리즈의 고성능 오디오 ADC 칩을 출시했습니다.AI 웨어러블, 스마트 오디오 장치, 스마트 홈 및 휴머노이드 로봇과 같은 주류 응용 프로그램에 완벽하게 적합한 포괄적 인 고성능 ADC 기능을 제공합니다.

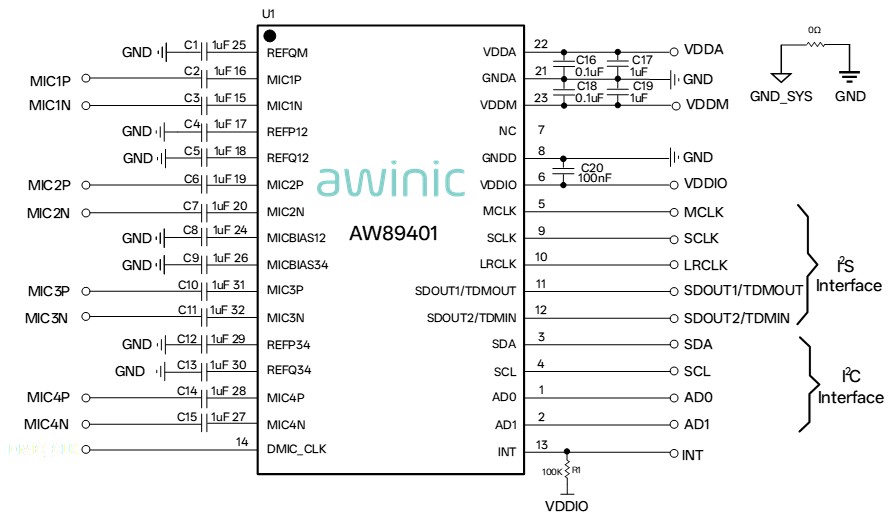

그림 1: AW8940X 시리즈의 일반적인 응용 회로
1. 최첨단 음향 매개 변수, 신호 수집 정확도 재정의
AW8940X 시리즈는 Awei의 독자적인 Summixer 아키텍처 덕분에 108dB 로 향상된 102 dB 의 초고 신호 대 노이즈비를 가진 다중 채널을 특징으로 합니다. 또한 매우 낮은 총 고조파 왜곡 + 노이즈 (THD + N)-94 dB 를 제공하여 성능 메트릭이 동급 최고 수준으로 지속적으로 순위를 매깁니다. 초고음 신호 대 잡음 비는 정확한 배경 노이즈 억제와 대상 음성의 정확한 격리를 가능하게 합니다.넓은 다이내믹 범위 적응은 속삭임 레벨과 고데시벨 오디오 시나리오를 손쉽게 처리하므로 “너무 조용해서 명확하게 들을 수 없음” 과 “높은 볼륨에서 왜곡” 이라는 일반적인 문제를 완전히 제거하고 true-HD 소스에서 무손실 캡처.
2. 실시간 지능형 상호 작용에 최적화된 초저지연
이 칩은 Ai-Wei의 독점 고속 변환 아키텍처를 통합하여 60 μs의 매우 낮은 대기 시간을 제공하고 8-32 비트 구성 가능한 비트 심도로 최대 샘플링 속도 768 kHz를 지원합니다. 고화질 오디오 및 실시간 AI 상호 작용과 같은 고급 요구 사항을 충족하므로 AI 인터콤, 스피커 웨이크업, 로봇 상호 작용과 같은 응용 프로그램에 대해 동기적이고 지연 없는 성능을 보장합니다.
3. 저전력 소비와 높은 통합성, 소형 터미널에 적합
소형 휴대용 장치의 요구를 충족시키기 위해 AW8940X 는 매우 낮은 정전기 전류와 7.8mA 의 최소 작동 전류를 특징으로하여 장치 배터리 수명을 크게 연장시킵니다. 동시에이 칩은 높은 통합성을 자랑하며 외부 구성 요소가 거의 필요하지 않으므로 PCB 공간을 크게 절약하고 슬림하고 가벼운 장치 설계를 지원하는 최소한의 레이아웃을 사용할 수 있습니다. 제조업체의 R & D 및 대량 생산 비용을 절감합니다.
IV. 지능형 사용자 경험의 보이지 않는 토대인 고품질 ADC
스마트 장치의 보이지 않는 “감각 신경” 인 ADC 칩은 일반 대중에게 널리 알려지지 않았지만 뛰어난 스마트 장치 경험의 초석입니다. 칩의 샘플링 정확도, 응답 속도 및 안정성은 최종 사용자 상호 작용 경험의 기준선을 직접 결정합니다.
장치 내 AI와 초박형 웨어러블 장치가 빠르게 반복됨에 따라 저가형 ADC는 더 이상 고화질, 실시간 성능 및 저전력 소비에 대한 업계의 요구를 충족시킬 수 없습니다.
Awinic AW8940X 시리즈 ADC 칩은 고정밀, 낮은 왜곡, 낮은 대기 시간, 강력한 기능을 활용하여 고성능 아날로그-디지털 변환의 4 가지 핵심 이점을 제공합니다. 터미널 측 신호 수집의 단점을 해결하기 위한 초저전력 소비. 다양한 스마트 장치의 감지 및 상호 작용 기능을 뒷받침하므로 부드럽고 안정적이며 고화질 온디바이스 인텔리전스를 지원합니다.
