[기술게시물] LNA 부족? 아니! 아이웨이 일렉트로닉스는 풀 사양 커버리지를 제공합

2026-04-27

RF 프론트 엔드의 "신호 게이트 키퍼" 인 LNA (저소음 증폭기) 는 터미널 장치의 수신 감도, 간섭 방지 기능 및 통신 안정성을 직접 결정합니다.

Aiwei Electronics 는 10 년 이상 단일 밴드 FM 응용 프로그램의 획기적인 발전을 시작으로 GNSS 분야의 글로벌 리더십을 달성하면서 LNA 분야에 깊이 관여해 왔습니다. 이후 블루투스 및 4G/5G 를위한 포괄적 인 솔루션을 배포합니다. 이 회사는 모든 시나리오 및 주파수 대역에 걸친 LNA 제품 포트폴리오를 점진적으로 구축하여 RF 프런트 엔드 세그먼트의 벤치 마크로 자리 매김했습니다.

오늘날 우리는 Aiwei Electronics의 LNA의 10 년 이상의 진화를 추적 할뿐만 아니라 각 제품 시리즈의 핵심 장점을 해부하고 정확한 선택 지침을 제공합니다. 신속한 제품 매칭 및 설계 구현에 대한 단계별 지침을 제공하여 고객이 제품을 효율적으로 업그레이드할 수 있도록 지원합니다.

I. Aiwei 전자의 LNA의 진화: 단수 돌파구에서 전체 시나리오 커버리지로

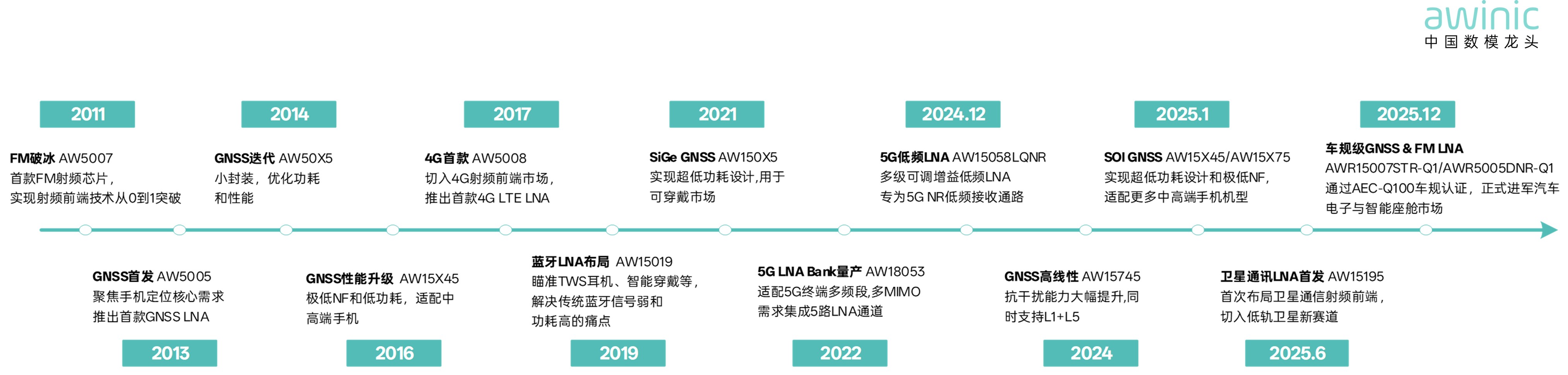

그림 1: 아이웨이 전자의 LNA 기술의 진화

II. Aiwei 전자의 포괄적 인 LNA 제품 포트폴리오: 응용 시나리오에 의한 정확한 선택

아이웨이 전자의 LNA는 FM, GNSS, 블루투스, 4G 및 5G 를 포함한 모든 시나리오를 포함합니다. 각 제품은 특정 요구 사항에 최적화되어 있습니다. 응용 프로그램별로 다음 분류를 통해 고객 요구 사항과 정확하게 일치합니다.

1. FM LNA: 헤드폰이없는 라디오 수신을위한 첫 번째 선택

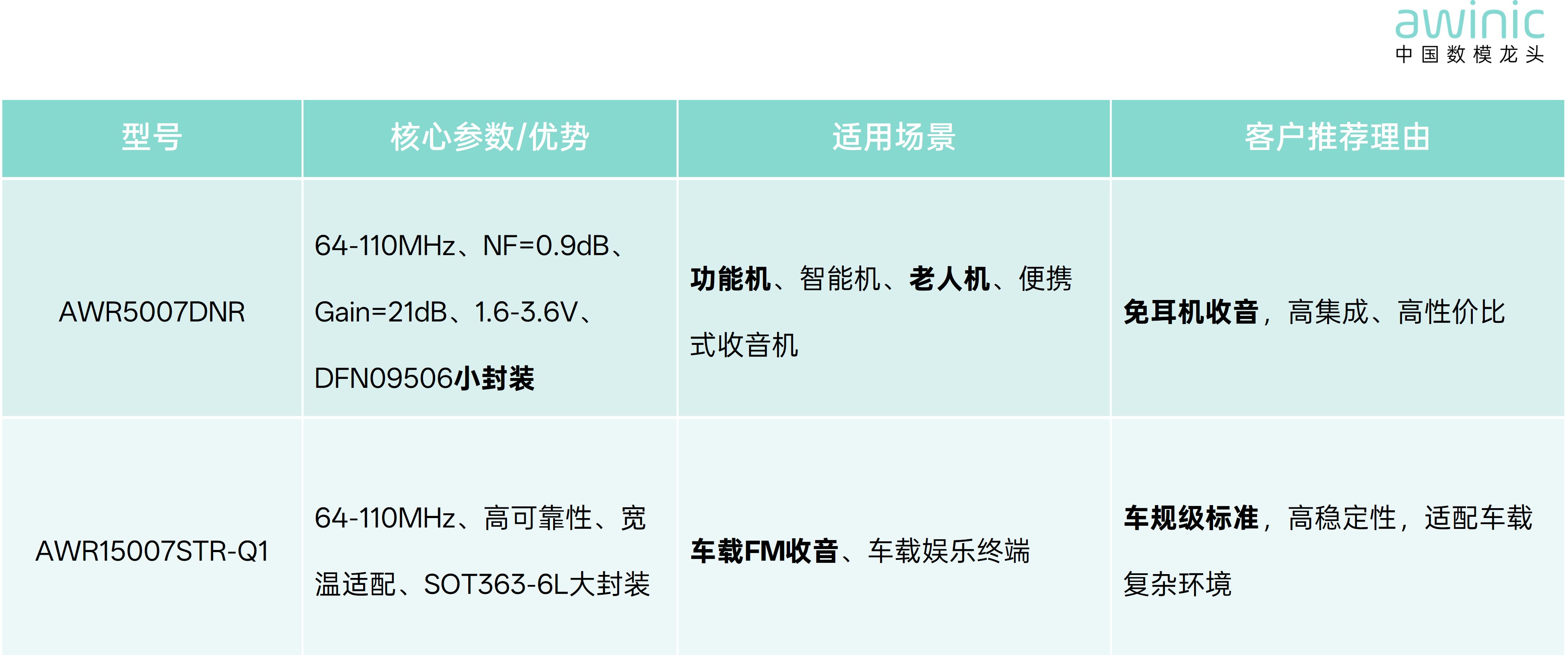

표 1 FM LNA 선택 표

2. GNSS LNA: 포지셔닝 정확도를위한 벤치 마크 (자동차 등급을 포함한 모든 시나리오에 적용)

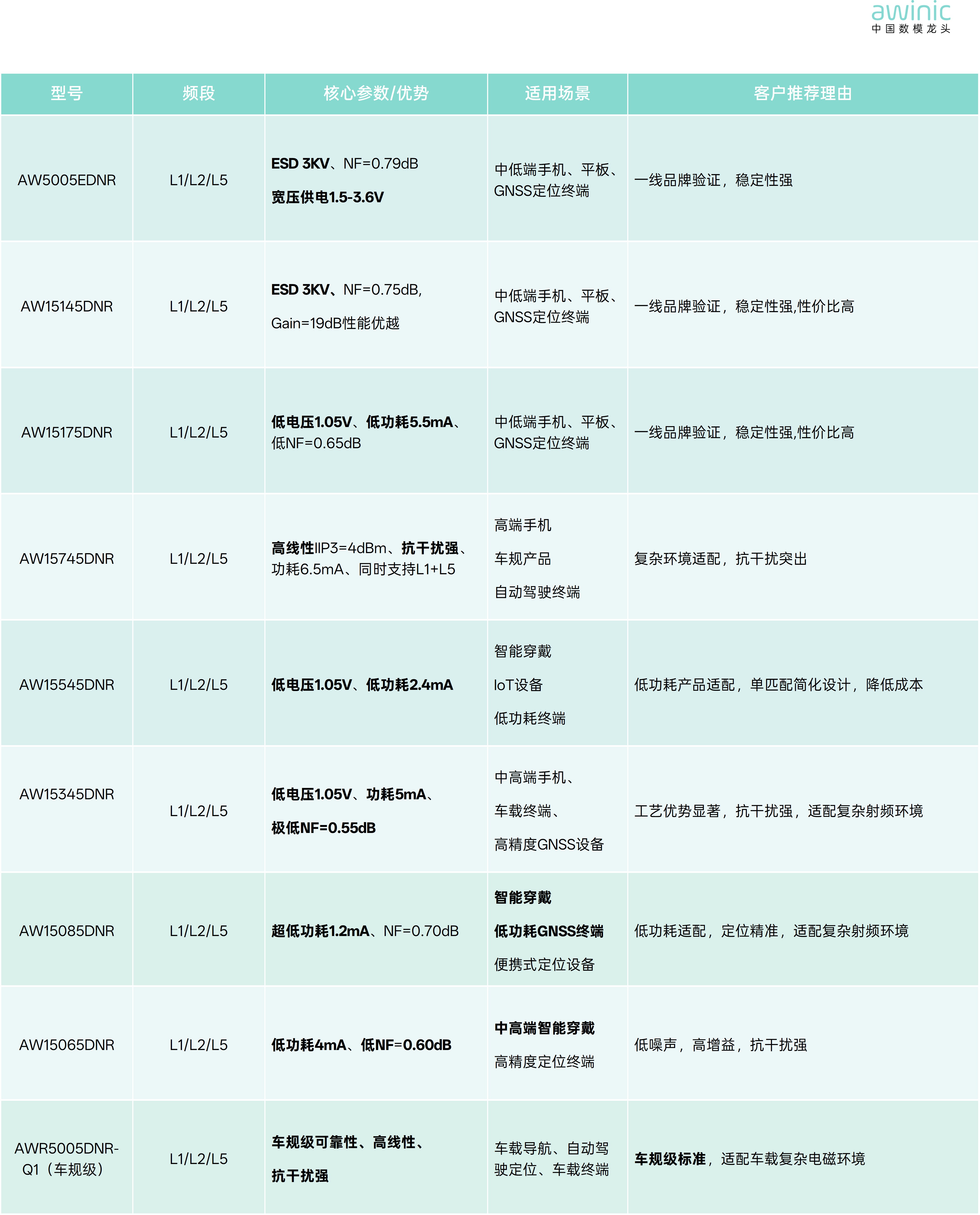

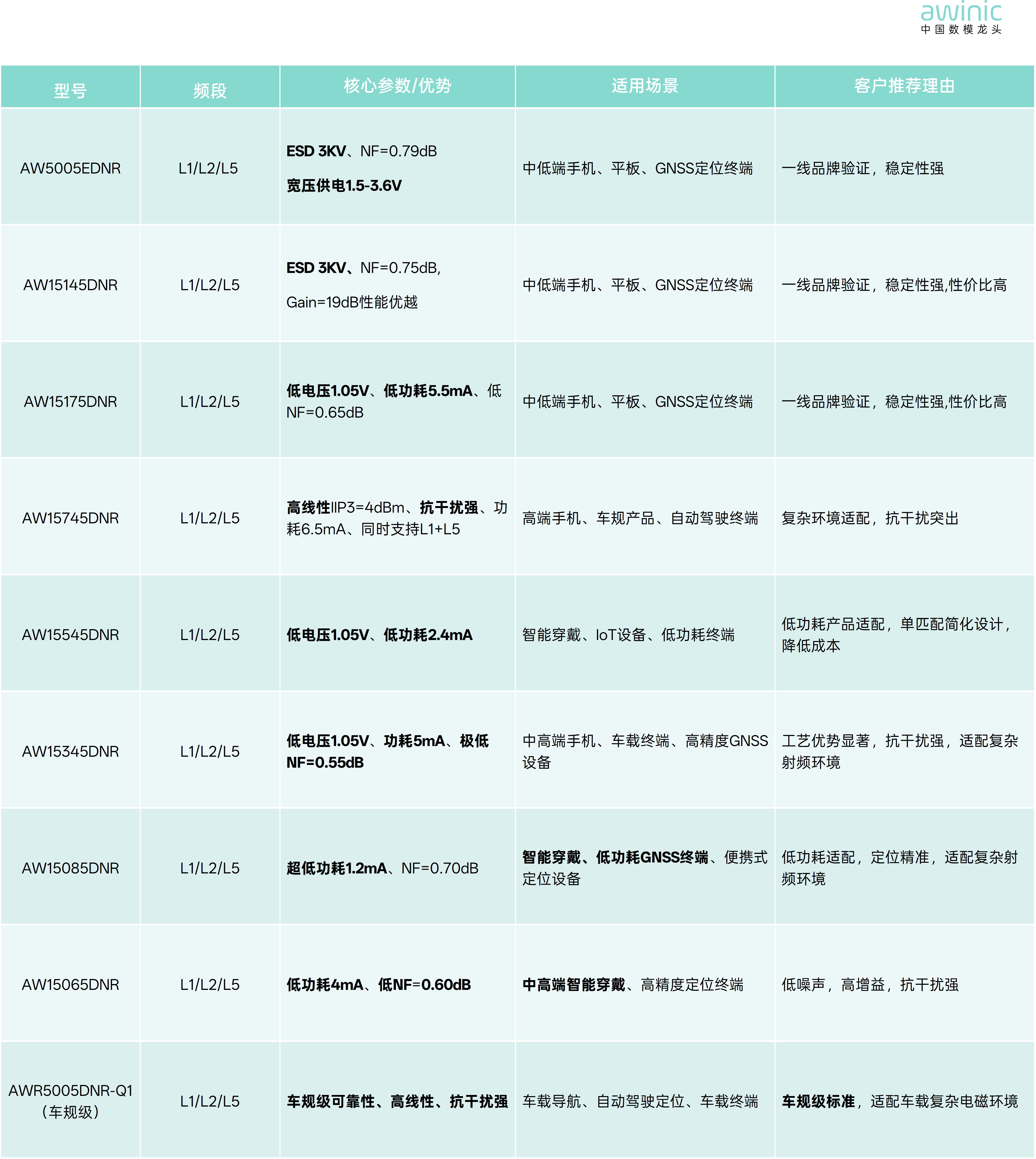

표 2 GNSS LNA 선택 가이드

3. 블루투스 LNA: TWS/웨어러블 전용 (높은 통합성, 낮은 전력 소비)

표 3 블루투스 LNA 선택 테이블

4. 4G LTE LNA: 중고주파수 대역을위한 메인 스테이 (높은 안정성, 쉬운 호환성)

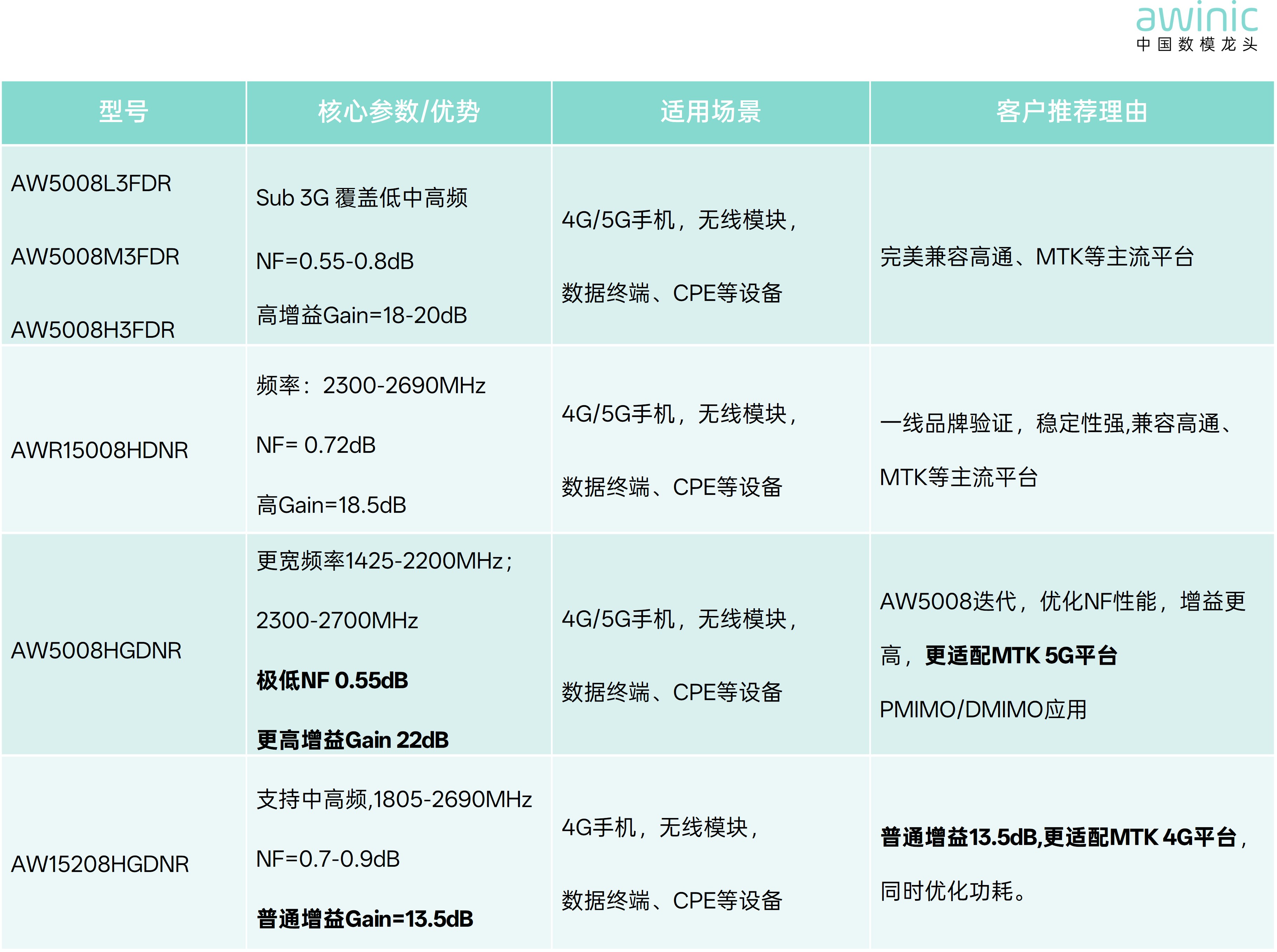

표 4: LTE LNA 선택 표

5. 5G LNA 뱅크: 멀티 모드 통합 솔루션

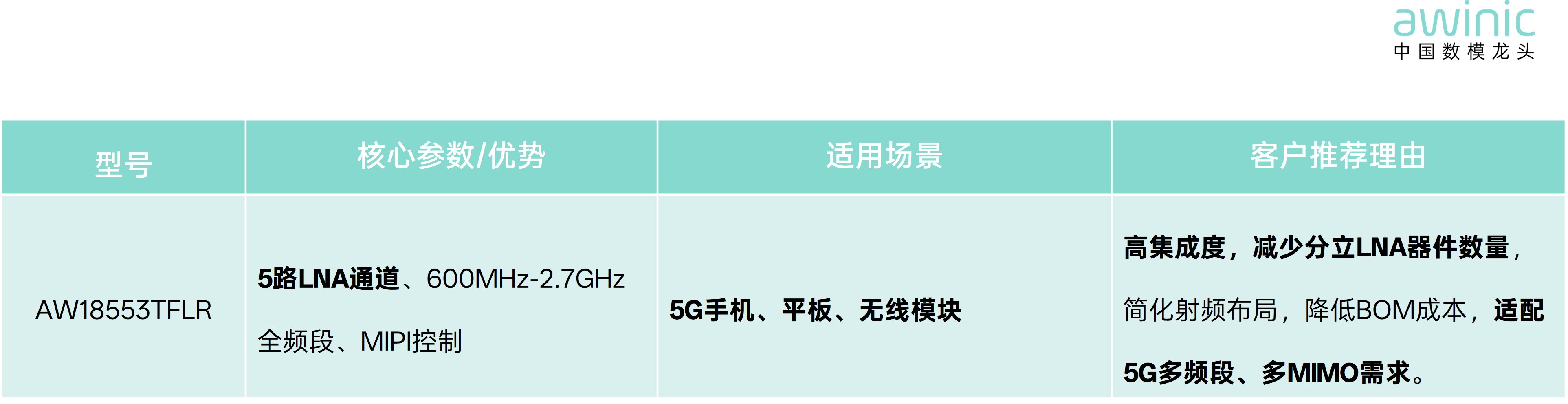

표 5: LNA 은행 선택 표

6. 다단계 조정 가능-게인 저주파 LNA

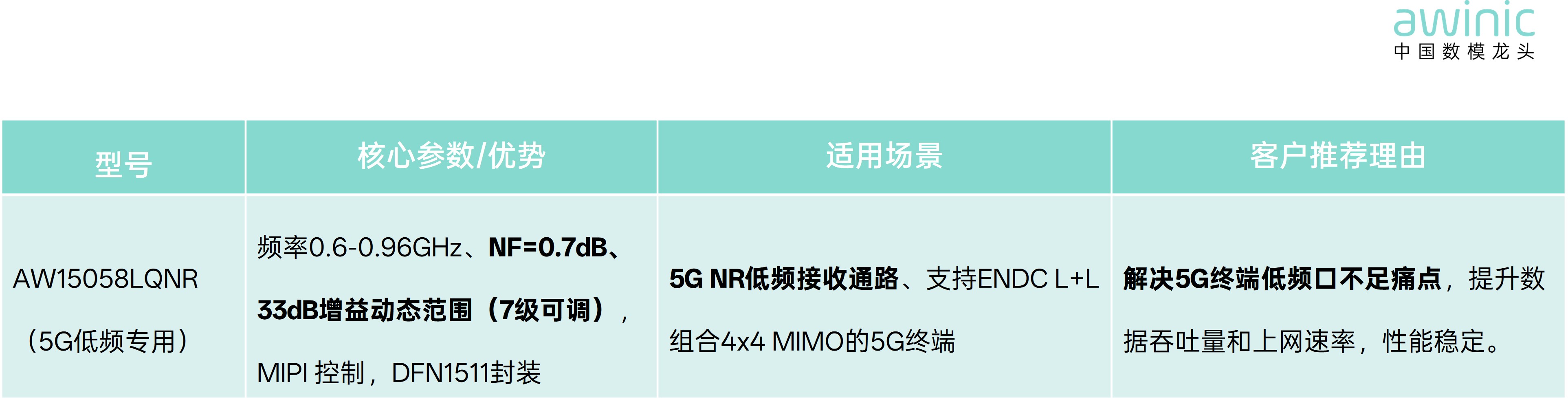

표 6: 조정 가능한 이득 저주파 LNA의 선택 표

7. 위성 통신 광대역 LNA

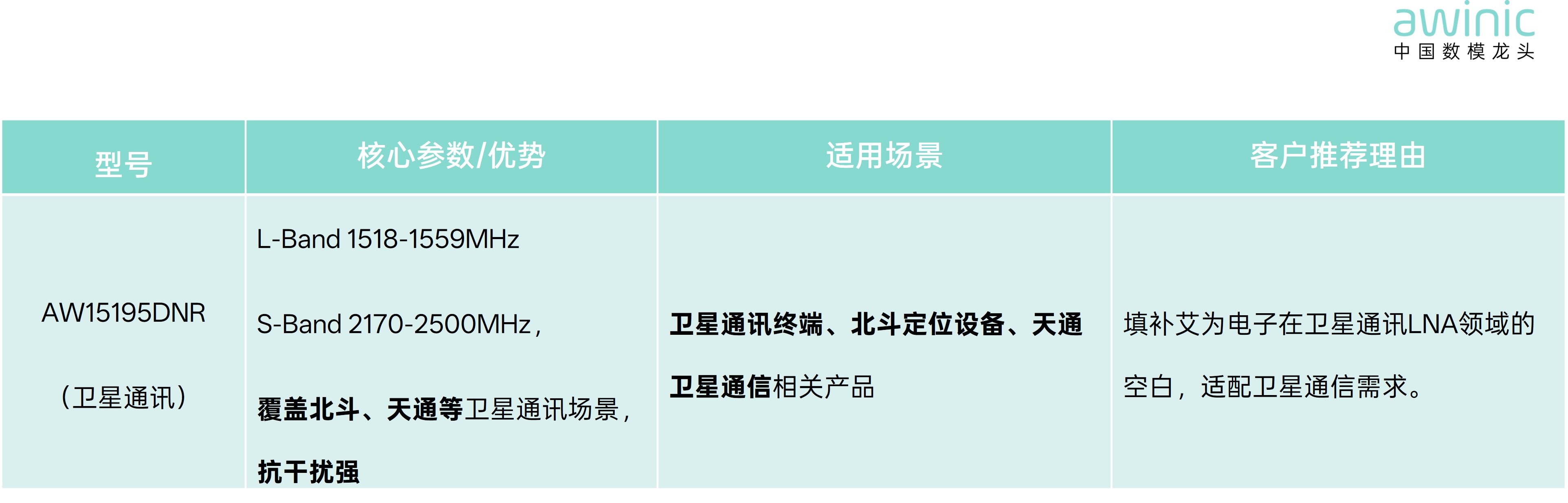

표 7: 위성 통신을위한 LNA 선택 표

III. 실용 가이드: Aiwei 전자의 LNA를 사용하는 방법? 디자인 필수요소의 종합적인 분류

다음 설계 지침을 마스터하면 Aiwei Electronics의 LNA를 안정적으로 구현하고 일반적인 문제를 피하며 제품 성능을 향상시킬 수 있습니다.

1. 일반 설계 원칙 (모든 LNA에 공통)

레이아웃 우선 순위: LNA는 안테나 공급 지점 가까이에 배치해야 하며 LCD, FPC 및 배터리와 같은 간섭 소스에서 멀리 떨어져 있어야 합니다. RF 트레이스는 신호 손실을 최소화하기 위해 굴곡을 최소화하면서 가능한 한 짧아야합니다.
임피던스 제어: 50-Ω 임피던스 매칭으로 IN/OUT 트레이스를 라우트하고 상단, 하단 및 양쪽에 전면 접지를 구현하며 균일 한 간격의 바이아를 사용하여 안정적인 접지를 보장하고 신호 간섭을 최소화합니다.
전원 공급 조절: VCC 핀에 디커플링 커패시터를 추가하고 EN 핀에 RC 필터를 구현하고 장치 주위에 3 차원 접지 가드를 제공합니다. GND 핀을 주 접지면의 비아-토-그라운드에 직접 연결하여 다층 PCB의 가교 상태를 최소화합니다.

2. 시나리오별 주요 애플리케이션 포인트 (빈도가 높은 고객 요구)

(1)GNSS 신청서 (휴대폰)

신호 체인: ANT (안테나) → Pre-SAW (프론트 엔드 표면 음향 파 필터) → GNSS LNA → Post-SAW (후방 표면 음향 파 필터) → TR (트랜시버)

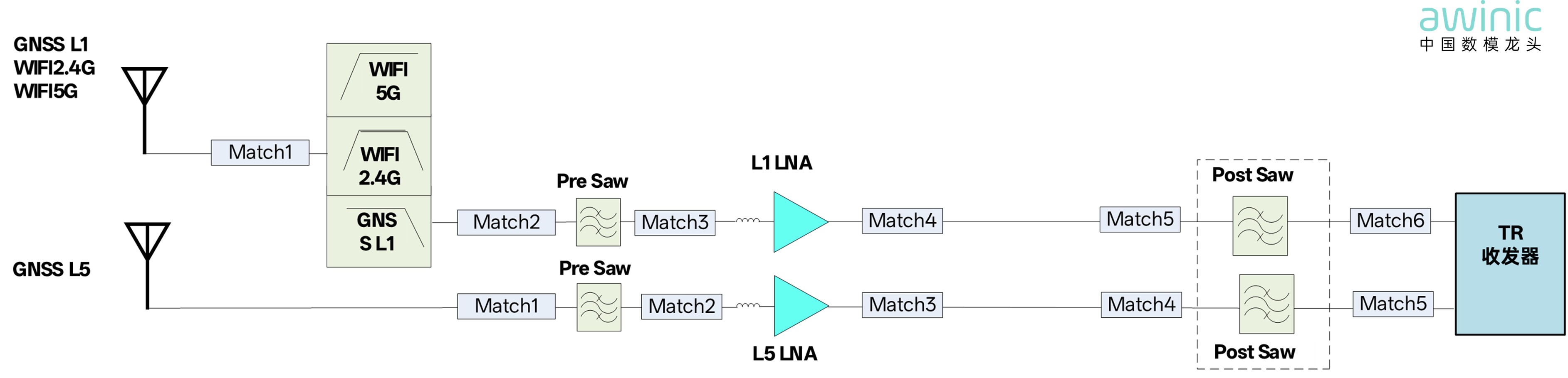

그림 2 GNSS 회로 적용의 블록도

주요 세부 사항:

Quual ** 플랫폼 참조 디자인은 Post SAW를 권장합니다. MT ** 플랫폼은 실제 요구 사항에 따라 선택적으로 추가할 수 있습니다.

L1 밴드 안테나는 일반적으로 2.4G/5G Wi-Fi와 공유되지만, L5 안테나는 전용 구성을 사용하거나 MIMO 2.4G/5G Wi-Fi 또는 기본 RF 프런트엔드와 함께 배치할 수 있습니다. PCB 레이아웃 및 안테나 환경에 따라 다릅니다.

간섭 완화 기술: 구성 요소 격리를 높이고, 억제 수준이 높은 사전 SAW 필터를 선택하고, LC 감쇠 네트워크를 예약하고, B13 (787 MHz) 에서 2 차 고조파 간섭을 방지합니다.

(2) 블루투스 LNA 애플리케이션 (TWS/웨어러블 디바이스)

신호 체인: ANT (안테나) → 블루투스 SAW (표면 음향 파 필터) → 블루투스 LNA → TR (트랜시버)

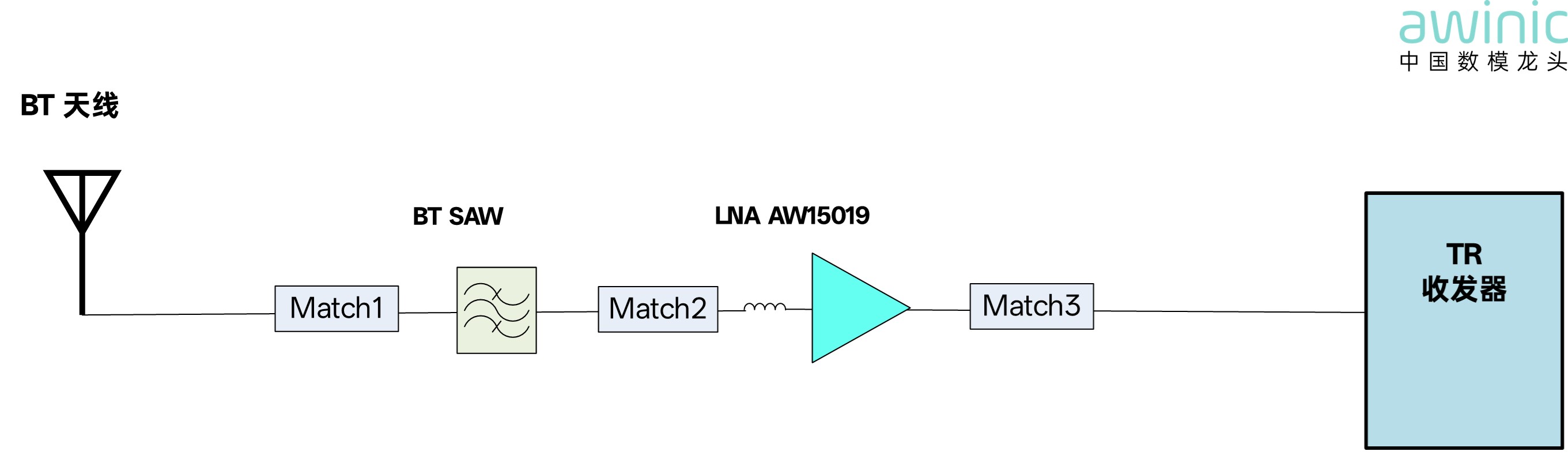

그림 3 블루투스 회로 응용 프로그램의 블록 다이어그램

주요 세부 사항: AW15019FDR 은 신호 수신을 위해 LNA를 활성화하고 전송 중에 직접 통과 바이 패스 모드로 전환하는 바이 패스 스위치를 통합하여 외부 스위치가 필요하지 않습니다. 이렇게하면 PCB 공간을 절약하고 전력 소비를 줄일 수 있습니다.
레이아웃 고려 사항: LNA를 Bluetooth 안테나 가까이에 놓고 오디오 전원 증폭기 및 충전 회로와 같은 강한 간섭 소스에서 멀리 두어 안정적인 Bluetooth 신호를 보장합니다.

(3) 5G LNA 뱅크 신청 (5G 터미널)

신호 체인: ANT (안테나) → 주파수 분배기 → PAMID (PRX)/ DIFEM (DRX) → LNA BANK → TR (트랜시버)
주요 기능: AW18553TFLR 은 MIPI RFFE 인터페이스를 통해 제어되며 5 개의 LNA 경로 간을 동적으로 전환하여 다양한 주파수 대역 및 MIMO 요구 사항에 유연하게 적용할 수 있습니다. 이는 5G RF 프런트엔드 설계를 상당히 단순화하고 고객의 개발 주기를 단축시킵니다.

4. 신속한 고객-제품 매칭: 터미널 유형별 직접 대응 (효율적인 선택)

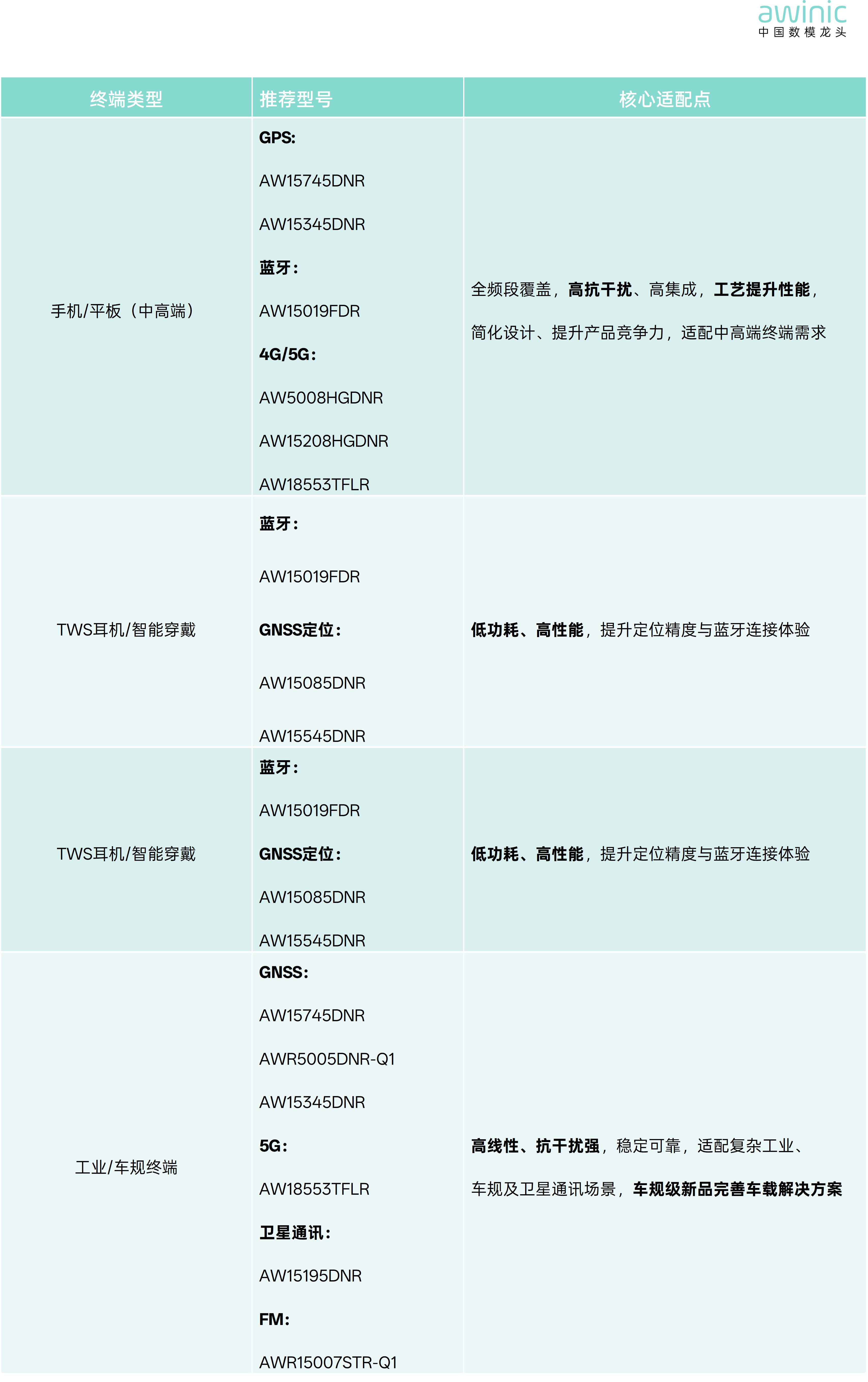

표 8: 고객 제품 선택 빠른 안내서

V. 결론: Aiwei 전자의 LNA는 RF 프론트 엔드 모듈의 업그레이드를 구동합니다.

2011년 FM LNA의 시장 개척을 시작으로 현재는 FM, GNSS, 블루투스, 4G 및 5G에 이르는 전 주파수 대역을 아우르고 있는 아이웨이 전자의 LNA는 ‘FM 시장 진입, GNSS 확대, 블루투스 돌파, 4G 고도화 및 5G 통합’을 핵심 로드맵으로 삼고 있으며, OQ 노이즈 저감과 스마트-리니어 기술에 기반하고 있습니다. 기술 및 기타 핵심 기술기술 장벽 및 포괄적 인 제품 포트폴리오 수립. Aiwei Electronics의 LNA는 스마트폰, TWS 이어버드, 스마트 웨어러블, 산업용 단말기 또는 자동차 등급 제품에 상관없이 비용 효율적이고 설계가 용이하며 신뢰성이 높은 솔루션을 제공합니다. 제품 출시 및 성능 업그레이드를 가속화하기 위해 고객의 모든 단계를 지원합니다.
